Комплексная производственная линия по наполнению капсул: оборудование, процесс и руководство по выбору машин

Планирование полной производственной линии по наполнению капсул включает в себя нечто большее, чем выбор одного станка. Вся производственная линия строится вокруг машины для наполнения капсул как центрального элемента оборудования. Практичная система должна обеспечивать стабильную подачу материала, точно разделять и наполнять пустые капсулы, надежно закрывать их, очищать и проверять готовые капсулы, а затем перемещать их на требуемый процесс упаковки.

В большинстве проектов оборудование, которое работает в тесной связке с наполнителем, включает в себя загрузчик пустых капсул, вакуумный питатель, машину для полировки и сортировки капсул, а также — когда этого требуют стандарты контроля качества — металлодетектор. Также может быть добавлено оборудование, расположенное выше по потоку, такое как смесители или грануляторы, и оборудование, расположенное ниже по потоку, такое как блистерные упаковочные машины или линии для подсчета и розлива, но их необходимость зависит от рецептуры и формата конечной упаковки.

Что такое полная производственная линия по наполнению капсул?

Полная линия по производству капсул — это скоординированная производственная система, а не фиксированный набор машин. Процесс обычно начинается с подготовленного порошка, гранул или пеллет, продолжается наполнением капсул и обработкой после наполнения, а заканчивается выбранным форматом упаковки. Некоторые рецептуры могут требовать смешивания, грануляции или сушки перед наполнением, в то время как другие могут поступать непосредственно из подготовленного материала в наполнитель капсул.

Для большинства автоматических линий ключевая производственная последовательность выглядит так: подача пустых капсул + подача наполнителя → наполнение капсул → полировка и сортировка капсул → опциональное обнаружение металлов → финальная упаковка. Подготовка материала на начальном этапе может быть добавлена, если того требует рецептура.

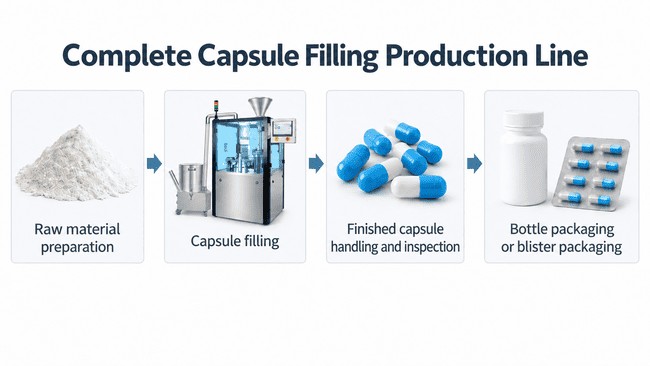

Типовое оборудование в полном процессе производства капсул

Основная последовательность: подача пустых капсул + подача наполнителя → наполнение → полировка/сортировка → опциональный контроль → финальная упаковка; подготовительные операции и последующая упаковка зависят от продукта.

Капсулонаполнительная машина: основа производственной линии

Капсулонаполнительная машина определяет базовую производственную мощность, стабильность наполнения и уровень автоматизации линии. Надежная машина должна непрерывно выполнять несколько операций в правильной последовательности: ориентация пустых капсул, разделение крышечек и корпусов, дозирование наполнителя, закрытие капсул и выгрузка готовой продукции для дальнейшей обработки.

Для коммерческого фармацевтического и нутрицевтического производства выбор капсулонаполнительной машины не должен основываться только на максимальной скорости. Стабильная работа, точность дозирования, надежность разделения капсул, удобство переналадки, простота очистки и конструкция, соответствующая нормативным требованиям, одинаково важны, поскольку эти факторы напрямую влияют на фактический ежедневный выпуск и долгосрочную производительность линии.

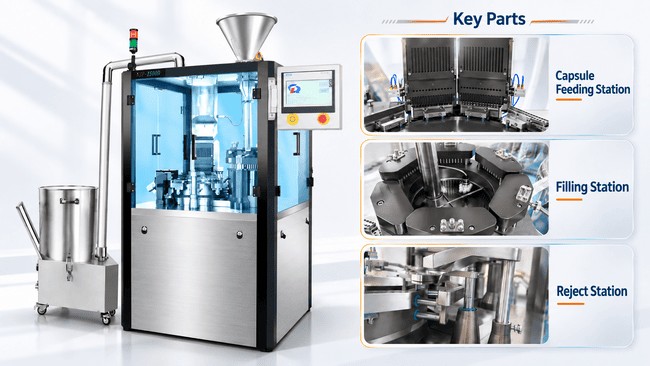

Автоматический капсулонаполнитель и его основные рабочие станции.

2.1 Как работает автоматическая капсулонаполнительная машина

Пустые капсулы сначала подаются в машину и ориентируются. Затем крышечка и корпус разделяются, после чего дозирующая система наполняет корпус капсулы требуемым количеством материала. Крышечка соединяется с корпусом, капсула закрывается, и готовая капсула выгружается для полировки, контроля или упаковки.

Наиболее распространенным наполнителем является порошок, но в зависимости от машины и дозирующей системы капсулы также могут наполняться гранулами, пеллетами и некоторыми комбинированными продуктами. Поэтому правильную конфигурацию дозирования следует выбирать в соответствии с фактической рецептурой, а не только с размером капсулы.

2.2 Размеры капсул и совместимость с материалами

Автоматические машины для наполнения твердых капсул обычно могут быть настроены на стандартные размеры капсул от #000 до #5, в зависимости от модели капсулонаполнителя и оснастки. При изменении размера капсулы необходимо также заменить и отрегулировать соответствующие пресс-формы и сменные детали.

Свойства материала так же важны, как и размер капсулы. Текучесть, насыпная плотность, размер частиц и склонность к расслоению влияют на стабильность дозирования. Если порошок плохо течет, решением может стать корректировка рецептуры, предварительная обработка или использование другой конфигурации дозирования, а не просто снижение скорости работы наполнителя.

Материал оболочки капсулы также должен быть подтвержден при выборе и настройке капсулонаполнительной машины. Желатиновые капсулы и капсулы на растительной основе, такие как HPMC капсулы, могут вести себя по-разному во время разделения крышечки и корпуса, поэтому вакуумная система может потребовать различных настроек отрицательного давления в зависимости от материала капсулы, качества оболочки и фактических условий эксплуатации. Если капсула имеет нестандартный размер или особые габариты, проект не обязательно требует другой машины: индивидуальные пресс-формы для наполнения капсул и сменные детали могут быть разработаны по образцам или утвержденным чертежам.

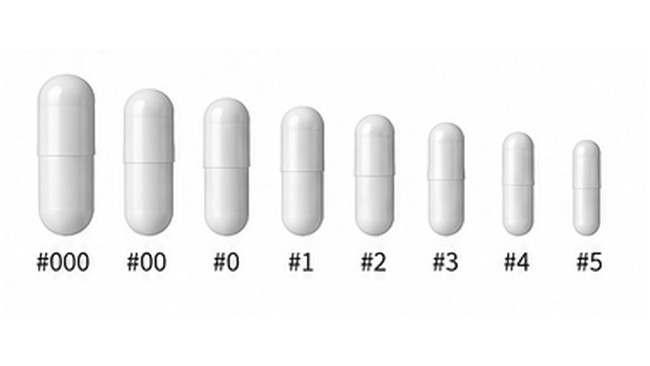

Стандартные размеры твердых капсул. Фактическая совместимость зависит от модели машины и оснастки.

2.3 Производительность и точность наполнения

Производственная мощность должна быть одним из первых определяющих факторов. Серия автоматических капсулонаполнительных машин NJP от Rich Packing варьируется от NJP-200C до NJP-7600D. В названии модели число представляет номинальное количество капсул, которое машина может обработать в минуту при испытаниях без порошка / на холостом ходу. Фактический объем производства зависит от качества капсул, наполнителя, настроек дозирования и условий эксплуатации. Для проектов с меньшим объемом выпуска можно использовать полуавтоматическое оборудование для наполнения капсул, но производительность не должна быть единственным фактором при сравнении полуавтоматических и полностью автоматических машин.

В реальном производстве полезный выход зависит не только от номинальной скорости. Качество капсул, текучесть материала, стабильность дозирования, настройки оператора и согласованность с последующим оборудованием — все это влияет на эффективность линии. Подходящая машина должна обеспечивать целевой объем выпуска при стабильном разделении и закрытии капсул, стабильном весе наполнения и низком уровне брака.

2.4 Автоматические и полуавтоматические капсулонаполнительные машины

Полуавтоматические капсулонаполнительные машины подходят для небольших партий, пилотного производства и проектов с меньшими первоначальными инвестициями. Они требуют большего участия оператора при загрузке, наполнении и закрытии капсул, а требования к персоналу могут быть выше в зависимости от производственного процесса.

Полностью автоматические машины — это не просто вариант с более высокой скоростью. Rich Packing также предлагает модели NJP с более низкой скоростью, такие как NJP-200C и NJP-400C, поэтому их преимущество может быть очевидным, даже если целевая производительность совпадает с полуавтоматической моделью. Автоматическая работа сокращает постоянное ручное вмешательство и нагрузку на обучение операторов, помогает снизить требования к персоналу, обеспечивает более стабильный контроль цикла и легче интегрируется с вакуумным загрузчиком, полировщиком и сортировщиком капсул, металлодетектором и упаковочным оборудованием. Их закрытая, стандартизированная и более простая в очистке конструкция также лучше подходит для фармацевтических фабрик, работающих в соответствии с требованиями cGMP. Для фабрик, ожидающих будущего роста, полностью автоматическая линия предоставляет больше возможностей для стандартизации операций и последующей интеграции линии.

2.5 Ключевые факторы, которые следует учитывать при выборе капсулонаполнительной машины

• Рецептура продукта и текучесть: подтвердите, является ли материал порошком, гранулами, пеллетами или их комбинацией, и по возможности предоставьте данные о насыпной плотности и образец материала.
• Размер капсулы и целевой вес наполнения: они определяют оснастку и конфигурацию дозирования.
• Требуемая производительность: рассчитывайте производственную потребность исходя из ежедневного выпуска и рабочих часов, а не выбирайте только по самой высокой заявленной скорости.
• Стабильность наполнения и контроль брака: стабильное дозирование, разделение и закрытие капсул важнее, чем кратковременная пиковая скорость.
• Утечка порошка и контроль пыли: запустите капсулонаполнитель с фактическим или репрезентативным материалом и проверьте, нет ли чрезмерной утечки порошка вокруг станций дозирования и наполнения. Серьезная утечка увеличивает объем работ по очистке и может указывать на плохую герметизацию или неподходящую настройку.
• Заедание капсул и стабильность работы: наблюдайте, плавно ли разделяются пустые капсулы и часто ли машина заклинивает во время непрерывной работы. Стабильная автоматическая машина для наполнения капсул должна обеспечивать плавное индексирование, наполнение и закрытие без частого ручного вмешательства.
• Рабочий шум и кулачковый механизм: запросите измеренный уровень рабочего шума машины и проверьте, остается ли он на уровне или ниже 75 дБ при нормальных условиях испытаний. Чрезмерный механический шум может быть предупреждающим признаком проблем с трансмиссией, кулачками или сборкой. Также подтвердите, использует ли машина для наполнения капсул внутренний кулачковый механизм, и оценивайте вибрацию, долгосрочную стабильность и требования к техническому обслуживанию в совокупности, а не судите только по скорости.
• Переналадка и очистка: пресс-формы, контактные детали и дозирующие компоненты должны быть доступны для плановой очистки и смены продукта.
• Интеграция в линию: подтвердите, будет ли наполнитель работать как отдельная машина или подключаться напрямую к оборудованию для подачи, полировки, инспекции и упаковки.
• Материал машины и детали, контактирующие с продуктом: подтвердите, какие детали используют марки нержавеющей стали, такие как SUS 304 или 316L в зависимости от применения. Если марка материала важна для проекта, попросите поставщика предоставить документацию на материал и, при необходимости, проверьте ее с помощью реагента для идентификации нержавеющей стали или другого подходящего метода проверки материала.
• Дизайн, ориентированный на CE и cGMP: для фармацевтического производства проверьте не только наличие документации CE у оборудования для наполнения капсул, но и то, могут ли его защитные ограждения, электрическая система, система контроля пыли, возможность очистки, конструкция деталей, контактирующих с продуктом, и структура управления поддерживать производственные требования cGMP.

Ключевое вспомогательное оборудование

Машина для наполнения капсул может работать самостоятельно, но с ней обычно используется несколько вспомогательных машин, чтобы сделать производство более чистым, стабильным и легким для автоматизации. Для автоматических проектов загрузчик пустых капсул и вакуумный загрузчик выполняют две разные задачи по подаче: один поставляет пустые оболочки капсул, а другой переносит порошок или гранулы. После наполнения полировщик и сортировщик капсул, а также опциональный металлодетектор обеспечивают последующую очистку и контроль качества.

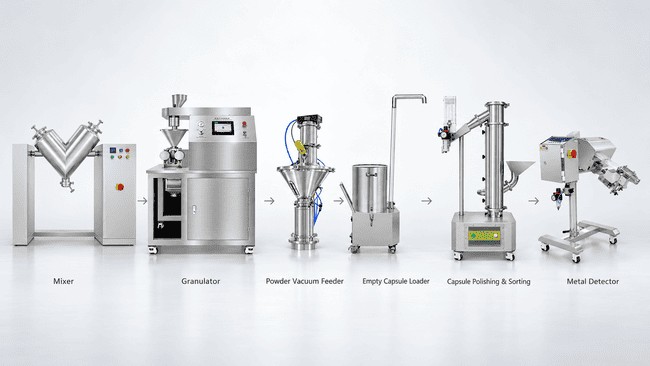

Примеры вспомогательных машин, используемых вокруг автоматической машины для наполнения капсул.

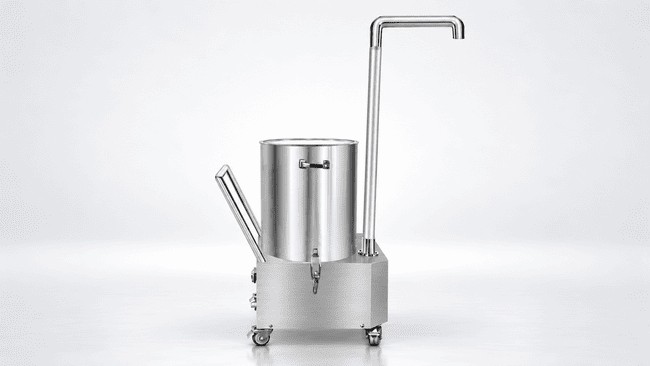

3.1 Загрузчик пустых капсул

Загрузчик пустых капсул автоматически переносит пустые твердые капсулы в бункер машины для наполнения. Это сокращает количество повторных ручных загрузок и помогает поддерживать стабильную подачу капсул во время непрерывного производства.

Для высокоскоростных автоматических линий автоматическая подача капсул может уменьшить вмешательство оператора и улучшить непрерывность производства. Загрузчик должен соответствовать размеру капсул, материалу оболочки и требуемой скорости производства. Он выполняет иную функцию, чем вакуумный загрузчик, который работает с наполняющим материалом, а не с пустыми оболочками капсул.

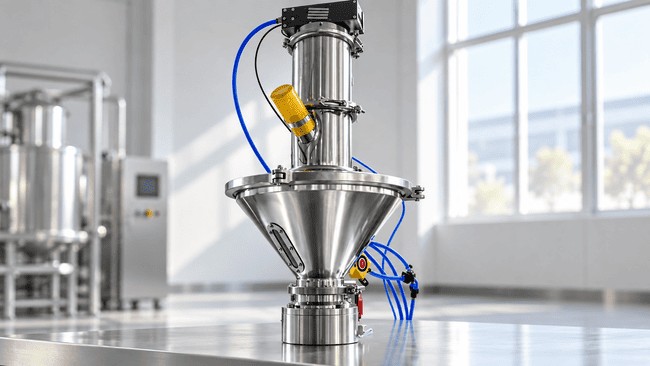

3.2 Вакуумный загрузчик

Вакуумный загрузчик автоматически переносит порошок или гранулы из контейнера с материалом в бункер машины для наполнения капсул. Он особенно полезен на автоматических линиях, поскольку сокращает количество повторных ручных загрузок, ограничивает воздействие пыли и помогает поддерживать более стабильный уровень материала в бункере.

Вакуумный загрузчик не является обязательным для каждого наполнителя капсул, но он становится все более полезным по мере увеличения производственной мощности и уровня автоматизации. Для непрерывного производства это одна из самых практичных вспомогательных машин, которую стоит рассмотреть.

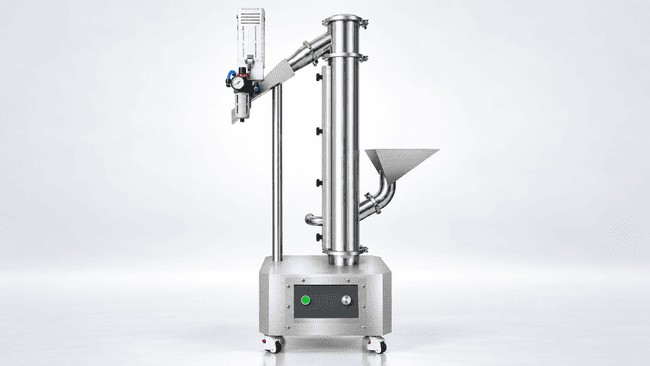

3.3 Машина для полировки и сортировки капсул

После наполнения на внешней стороне капсул может оставаться мелкий порошок. Полировщик капсул удаляет этот остаток и улучшает чистоту и внешний вид готового продукта перед инспекцией или упаковкой.

Функция сортировки может дополнительно удалять пустые, сломанные, незакрытые, поврежденные или иным образом аномальные капсулы, в зависимости от конструкции оборудования. Поскольку полировка и сортировка происходят сразу после наполнения, эта машина является одним из наиболее полезных партнеров для автоматического наполнителя капсул и может быть подключена в линию для непрерывного производства.

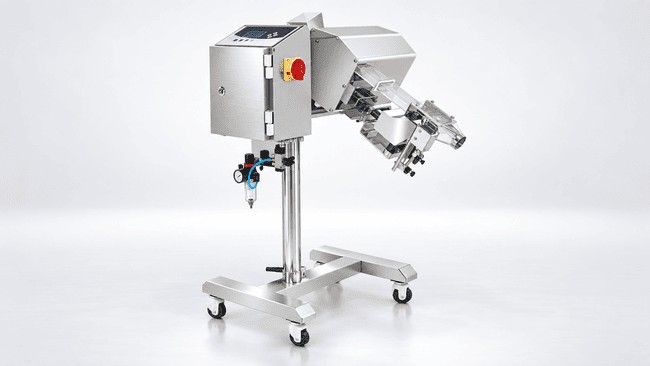

3.4 Металлодетектор: опционально, но полезно для контроля качества

A металлодетектор не является обязательным компонентом каждой линии по наполнению капсул и не является частью самого процесса наполнения капсул. Однако он может быть важным контрольным пунктом качества на последующих этапах, особенно когда производитель, заказчик или целевой рынок требуют дополнительного контроля над металлическим загрязнением.

Детектор обычно располагается после полировки или инспекции капсул и перед окончательной упаковкой. В зависимости от модели и условий продукта, он может использоваться для обнаружения черных, цветных металлов и загрязнений из нержавеющей стали в готовых капсулах. Следует ли его включать, зависит от системы качества завода, оценки рисков и требований рынка, поэтому его лучше рассматривать как опциональную, но рекомендуемую конфигурацию, а не как универсальную необходимость.

Другое оборудование, которое может быть добавлено

Другие машины могут быть добавлены, когда продукт или конечная упаковка требуют этого, но они не должны доминировать в конфигурации линии капсулирования. Перед наполнением можно использовать смеситель для улучшения однородности ингредиентов, в то время как грануляция и сушка могут потребоваться для составов с плохой текучестью или проблемами сегрегации. Многие продукты, однако, могут быть наполнены после соответствующего просеивания и смешивания без грануляции.

После полировки и инспекции готовые капсулы могут поступать в упаковку во флаконы или блистеры. В проектах с флаконами может использоваться счетная машина с последующим укупориванием, запечатыванием и этикетированием, в то время как продукты в индивидуальных дозах могут быть упакованы на блистерной упаковочной машине. Эти последующие системы должны выбираться в соответствии с конечной упаковкой, а не рассматриваться как обязательные части каждой линии по наполнению капсул.

Как сконфигурировать практичную линию по наполнению капсул

Для многих автоматических проектов практическая базовая конфигурация выглядит так: загрузчик пустых капсул + вакуумный загрузчик → автоматическая машина для наполнения капсул → полировщик и сортировщик капсул → опциональный металлодетектор. Два устройства подачи обслуживают отдельные входы: загрузчик пустых капсул поставляет оболочки капсул, а вакуумный загрузчик поставляет порошок или гранулы. Вместе с последующим оборудованием эта установка поддерживает стабильную подачу, наполнение, очистку и контроль качества.

Оборудование для смешивания или грануляции может быть добавлено на предыдущих этапах только тогда, когда этого требует рецептура, в то время как счетно-флаконировочное или блистерное упаковочное оборудование может быть добавлено на последующих этапах в соответствии с конечной упаковкой. Такой модульный подход позволяет избежать ненужного оборудования, сохраняя при этом легкость расширения линии по мере роста производства.

Заключение

Машина для наполнения капсул должна быть отправной точкой при проектировании полной линии по производству капсул. Как только правильная модель выбрана в соответствии с размером капсул, материалом оболочки капсул, рецептурой и производительностью, вокруг нее можно добавить наиболее полезные вспомогательные машины. Для автоматического производства загрузчик пустых капсул, вакуумный загрузчик и машина для полировки/сортировки капсул являются обычным вспомогательным выбором, в то время как металлодетектор может обеспечить дополнительный контрольный пункт качества при необходимости.

Смесители, грануляторы, блистерные упаковочные машины, а также системы подсчета и розлива по-прежнему играют важную роль, но их следует настраивать только тогда, когда этого требует производственный процесс или формат конечной упаковки. Хорошо подобранная линия — это не та, где больше всего машин, а та, в которой каждая машина решает реальную производственную задачу.
