Переналадка машины для наполнения капсул: 5 ключевых деталей для регулировки

Машина для наполнения капсулПереналадка оборудования — это стандартная операция для фармацевтических производителей, выпускающих продукцию в нескольких производственных линиях.размеры капсулХорошо спроектированная система переключения может значительно упростить этот процесс. Вместо того чтобы тратить чрезмерное время на сложную разборку и регулировку, операторы могут сосредоточиться на ограниченном количестве ключевых компонентов и эффективно завершить переключение.

В этой статье рассматриваются пять ключевых этапов смены размера капсул, типичные проблемы, возникающие при традиционной смене размера, а также то, как наша машина разработана для ускорения и повышения точности этого процесса.

1. Совместимость с машинами для наполнения капсул: Одна машина для нескольких размеров капсул.

В производстве капсул для разных продуктов могут потребоваться капсулы разных размеров в зависимости от их состава, плотности порошка и объема наполнения. Для производителей, работающих с разнообразной продукцией, возможность производства капсул различных спецификаций на одном и том же оборудовании может обеспечить большую гибкость производства. В этой части рассматриваются общие размеры капсул, обрабатываемых капсулонаполнительными машинами, и преимущества этого для производителей.

1.1 Совместимые размеры капсул

Капсулы выпускаются в различных стандартных размерах для разных составов, дозировок и объемов наполнения. Для твердых капсул распространены размеры от 000# до 5#, где 000# — самый большой, а 5# — самый маленький в стандартном диапазоне размеров.

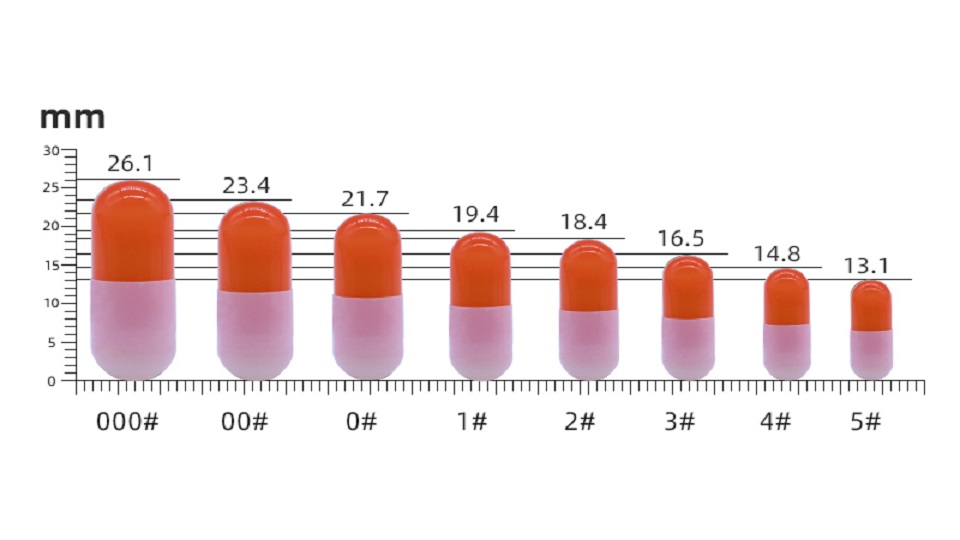

Различные размеры капсул

Капсулонаполнительная машина с широким диапазоном размеров может быть сконфигурирована для работы с капсулами различных размеров, от 000# до 5#, путем замены соответствующих деталей и внесения необходимых корректировок. Компоненты, непосредственно позиционирующие, разделяющие, наполняющие и выгружающие капсулы, должны соответствовать выбранному размеру капсул.

1.2 Преимущества совместимости с различными размерами

Возможность производить капсулы разных размеров на одной капсулонаполнительной машине обеспечивает производителям большую гибкость производства.

Производите несколько видов продукции на одном станке.

Для различных фармацевтических, нутрицевтических и медицинских продуктов могут потребоваться капсулы разных размеров в зависимости от дозировки, состава и требований к продукту. Капсульный наполнитель разных размеров позволяет производителям, особенно контрактным организациям по разработке и производству (CDMO), работать с различными продуктами, используя один капсульный наполнитель.

Сократить инвестиции в оборудование.

Машина для наполнения капсул, способная работать с капсулами разных размеров, может снизить потребность в дополнительном производственном оборудовании. Она также может помочь производителям более эффективно использовать ограниченную производственную площадь.

Повышение гибкости производства.

Производители, выпускающие несколько видов продукции или партии разного объема, могут переключаться между различными характеристиками капсул в соответствии со своим производственным графиком.

Однако совместимость с различными размерами капсул — это лишь одна часть уравнения. Эффективность процесса переналадки не менее важна. Если смена размеров капсул требует сложных процедур и длительного простоя, часть гибкости, обеспечиваемой совместимостью наполнителей для капсул, может быть утрачена.

2. Краткий обзор процесса переналадки машины для наполнения капсул.

Хотя одна машина для наполнения капсул может работать с капсулами разных размеров, переключение между ними нельзя просто изменить, выбрав соответствующую настройку на панели управления. Необходимо подобрать механические компоненты, соответствующие новым техническим характеристикам капсул.

В этой части будут представлены пять ключевых деталей, которые необходимо заменить при переналадке капсулонаполнителя, а также объяснено, в чем заключаются основные проблемы традиционной переналадки и почему конструкция, обеспечивающая простоту переналадки, важна для повышения эффективности производства.

2.1 Пять ключевых элементов для регулировки

При переходе от одного размера капсул к другому, необходимо отрегулировать работу капсульного наполнителя в пяти ключевых точках: станции подачи капсул, верхней и нижней формах, дозирующем диске и скребке для порошка, заправочных стержнях и станции выгрузки капсул.

Станция подачи капсул отвечает за направление и перемещение пустых капсул в верхнюю и нижнюю формы. Различные капсулы имеют разные диаметры и длину. Поэтому гребенка для посева капсул, поворотная доска и фиксатор должны соответствовать размерам выбранного продукта.

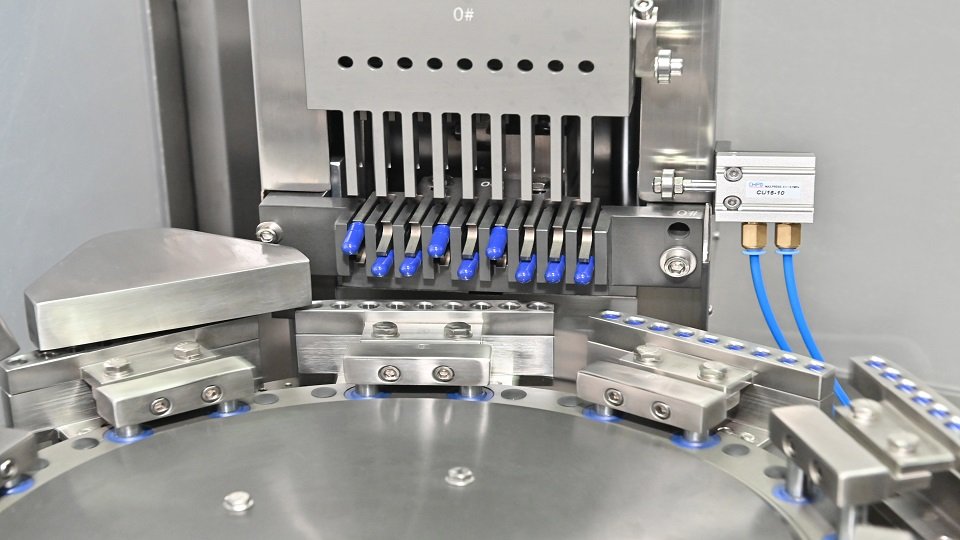

станция для капсульного питания

Верхняя и нижняя формы отвечают за удержание корпусов и крышек капсул соответственно во время процессов разделения, заполнения порошком и запирания. Поскольку капсулы разных размеров имеют разные внешние габариты, полости форм должны соответствовать спецификации капсул. Формы следует менять, чтобы капсулы правильно располагались во время работы.

Часть пресс-формы машины для наполнения капсул

Дозирующий диск — один из важнейших компонентов, влияющих на дозирование порошка.вес наполненияВ процессе работы порошок накапливается и сжимается на дозирующем диске, образуя необходимую порошковую пробку, после чего переносится в корпус капсулы. Поскольку разные капсулы имеют разный внутренний объем, дозирующий диск должен соответствовать заданным параметрам. Скребок для порошка работает совместно с системой дозирования, контролируя и поддерживая слой порошка на дозирующем диске. Его положение также необходимо правильно отрегулировать для обеспечения стабильного дозирования.

Дозирующий диск

The filling rods compress the powder within the dosing disc and help form the powder plug that is subsequently transferred into the capsule body. Different capsule sizes require corresponding filling components to ensure that the powder plugs are properly formed and transferred. Therefore, the filling rods need to be changed during capsule filler changeover.

After filling and capsule locking, finished products are discharged from the capsule filling machine. The discharge mechanism needs to accommodate the dimensions of the finished capsule. Its position therefore needs to be adjusted according to the capsule size to ensure smooth discharge.

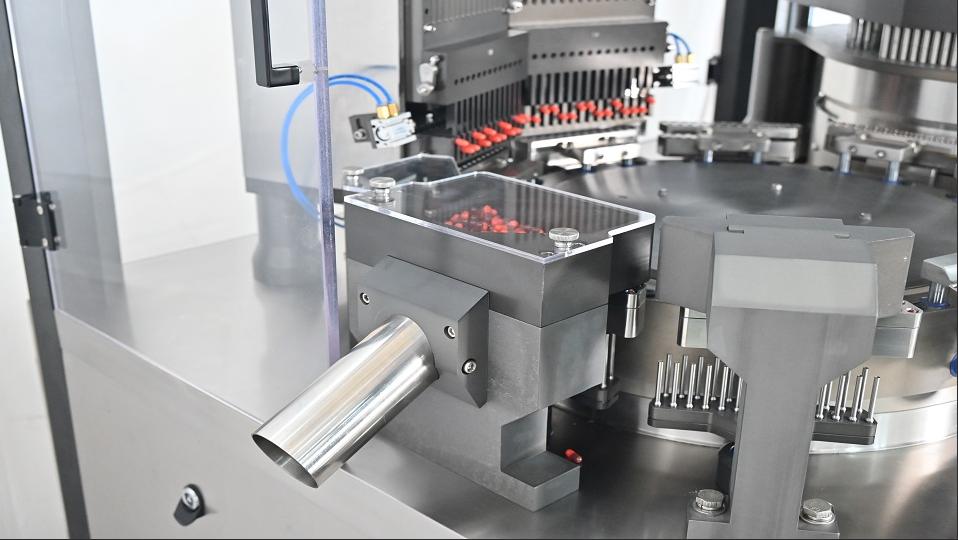

Discharge station

2.2 Common Problems with Traditional Capsule Filling Machine Changeover

Although changing capsule sizes is a standard operation, poorly designed changeover procedures of capsule filling machine can create considerable inconvenience for operators. Here are some common problems with traditional capsule filling machine changeover.

Long changeover time

Multiple format parts need to be removed, replaced, and adjusted. If every step requires complicated disassembly, the machine may remain idle for an extended period. Long downtime could significantly affect production capacity and stability.

Difficult alignment

After replacing components, their positions need to be accurately aligned. If alignment is time-consuming or relies heavily on operator experience, the changeover process becomes less efficient. What’s more, misalignment can cause inaccurate filling weight and even machine shutdown.

Repeated adjustment

Even after installing the correct format parts, operators may need to fine-tune their positions. Without convenient adjustment mechanisms, this can make the changeover process of capsule filling machine unnecessarily complicated.

These issues are particularly noticeable for manufacturers producing multiple products or frequently switching between capsule specifications.

2.3 Why Faster Changeover Matters

For manufacturers with frequent product changes,changeover timeis directly related to production efficiency.

A shorter and more convenient changeover process can:

• Reduce machine downtime
• Increase equipment utilization
• Simplify operator work
• Make multi-product manufacturing more practical

Therefore, when evaluating a capsule filling machine, manufacturers should consider not only product compatibility, but also how easily the machine can change between them.

3. How Do We Achieve Easy Changeover

Our capsule filling machine features modular design, making the key changeover parts quick and easy to replace. The operations are straightforward, reducing both changeover time and operational complexity. This allows manufacturers, especially CDMO, to switch between different products more efficiently, minimizing downtime and enabling faster production changeovers.

3.1 Capsule Feeding Station

To switch capsule feeding station during changeover of our capsule filling machine, first you only need loosen the fixing screws and orderly remove the capsule sowing comb, capsule retainer and turning board. Then install the corresponding capsule retainer, turning board and capsule sowing comb for the new capsule size in sequence.

After installation, the key issue is not simply whether the components are securely fixed, but whether they are accurately aligned with each other and the molds. Therefore testing rods are provided for right positioning between capsule retainer and upper and lower molds below it. This reduces reliance on visual judgment and makes the positioning process more repeatable and operator-friendly.

3.2 Upper and Lower Mold

The upper and lower molds are another critical group of components that must be changed when switching products. During capsule filler changeover, remove the existing upper and lower molds and install the mold set corresponding to the new capsule size.

Firstly install lower molds with screws, and then upper molds. In the whole process, alignment is of the ultimate importance. If the molds are not correctly aligned, the capsule may not be positioned properly during operation, which can affect capsule feeding and locking, and increase the risk of filling inaccuracy as well as mechanical interference.

Our machine provides high precision testing rods to assist mold alignment. During installation, two testing rods are placed each side of upper and lower molds. Then, rotate the rods while adjusting the position of the upper mold. The operator can judge the alignment by checking the tightness and resistance when turning the testing rods. If the upper mold is not correctly positioned, the rods may be difficult to turn or experience excessive resistance.

Continue fine-tuning the upper mold position until the calibration rods can move up and down smoothly without being stuck or excessively tight. Once the alignment is confirmed, tighten the fixing screws to secure the upper mold in the correct position.

This calibration method provides a clear physical reference for mold alignment, making the adjustment more accurate and easier for operators to perform. This turns what could otherwise be a time-consuming trial-and-error adjustment into a more controlled positioning process.

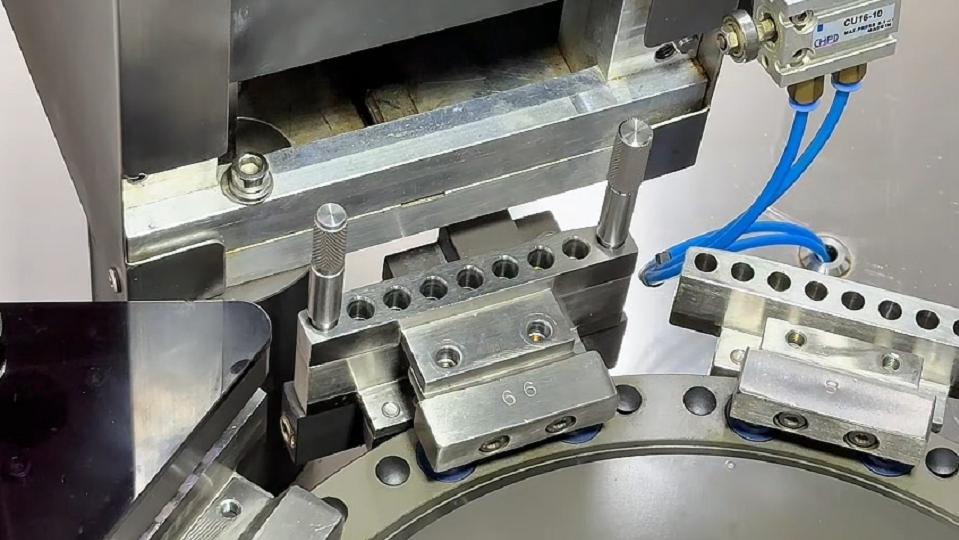

Install upper and lower molds with testing rods

3.3 Dosing Disc and Powder Scraper

During changeover of capsule filling machine, dosing disc and powder scraper of filling station should be replaced, which involves calibration adjustment after replacement.

To simplify this process and reduce material leakage, filling station of our capsule filler is equipped with a multi-dimensional adjustment mechanism, allowing the dosing disc to be adjusted in multiple directions. Also, with feeler gauge, the gap between dosing disc and copper plate can be precisely adjusted.

The powder scraper is also changed or adjusted accordingly to ensure that the powder is properly distributed and leveled across the dosing area.

What’s more, since the dosing disc directly influences the powder filling volume, different production requirements may call for different dosing configurations. Therefore, we provide dosing discs in not only different sizes, but also different thicknesses.

This gives customers greater flexibility when configuring the machine for different capsules and powder filling requirements, rather than limiting the changeover to capsule-size matching alone.

3.4 Filling Rod

Filling rod replacement is another important step in capsule size changeover. In traditional capsule filling machines, filling rods are often removed and replaced one by one. When a complete set of filling rods needs to be changed, this process can be time-consuming. In addition, the height of each filling rod needs to be adjusted accurately, making it difficult to achieve consistent positioning and increasing the operator’s workload.

To make this process faster and easier, our machine uses pull-out slot filling rod holder. Instead of replacing the filling rods individually, the holder can securely clamp a complete set of filling rods, allowing the entire set to be removed and replaced as one unit. This significantly simplifies the changeover process and reduces the time required for filling rod replacement.

The filling station is also equipped with clear calibrations, providing a direct reference for height adjustment of filling rods.

By combining the set-based filling rod replacement design with clear height graduations, our machine makes both replacement and height adjustment faster, easier, and more precise, helping maintain consistent filling weight during production.

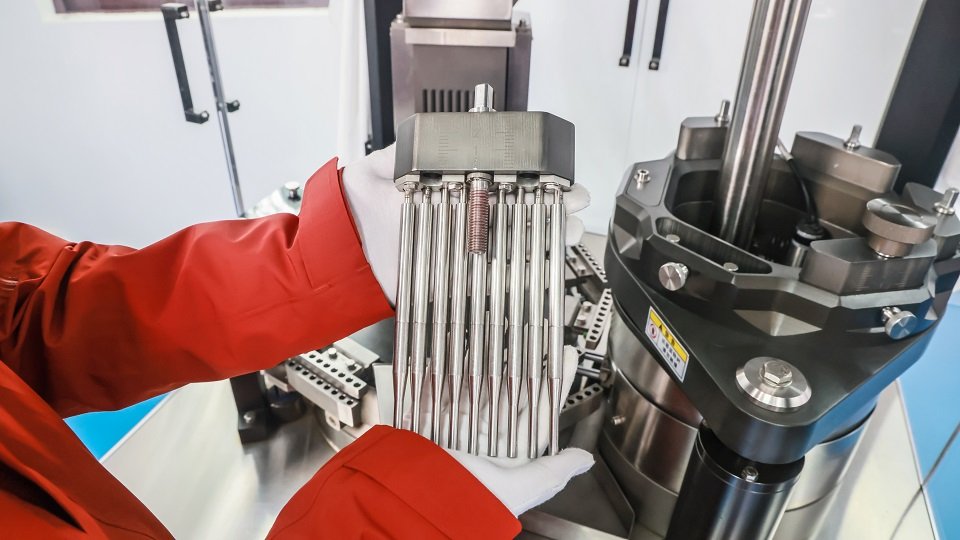

Pull-out slot filling rod holder

3.5 Capsule Discharge Station

The final part to replace is the capsule discharge station. After filling and capsule closing, the finished capsules need to be transferred out of the machine smoothly. Since different capsule specifications have different dimensions, the discharge mechanism needs to be positioned accordingly.

Simply adjusting the corresponding screws to switch discharge mechanism for the new capsule specification is enough. Also, it is important to check whether the discharge port in alignment with the capsule ejection pin.

4. Заключение

Для производителей капсул различных размеров, особенно для контрактных производителей, капсулонаполнитель с возможностью работы с капсулами разных размеров имеет большое значение. Возможность работы с капсулами разных размеров на одном устройстве обеспечивает производителям большую гибкость в удовлетворении разнообразных производственных требований и заказов клиентов.

Однако совместимость — это только отправная точка. Для капсульных наполнителей, которые часто переключаются между размерами капсул, время, необходимое для переналадки, и сложность эксплуатации могут оказывать еще большее влияние на производство. Сложная переналадка означает более длительный простой оборудования, а многократные и трудоемкие регулировки могут снизить общую эффективность производства и повлиять на его устойчивость.

Учитывая эти проблемы, с которыми сталкиваются клиенты, компания Rich Packing разработала машину для наполнения капсул с модульной и переналадочной конструкцией, позволяющей быстрее, проще и точнее заменять и регулировать пять основных переналадочных деталей.

Наша машина помогает клиентам сократить время переналадки, уменьшить сложность эксплуатации и быстрее вернуться к производству. Это обеспечивает практическую основу для стабильного и непрерывного производства, особенно для производителей, работающих с различными спецификациями капсул.

Быстрая переналадка капсулонаполнительной машины компании Rich Packing.

5. Часто задаваемые вопросы
