Конструкция блистерной упаковочной машины для производства по стандарту GMP: очистка, контроль материалов, переналадка и безопасность

Машина для упаковки в блистер конструкция поддерживает требования GMP, снижая риски загрязнения, улучшая контроль упаковочных материалов и упрощая очистку и переналадку. Поверхности, контактирующие с продуктом, должны быть пригодны для фармацевтического применения, зоны подачи должны быть доступны для удаления остатков, а система контроля материала помогает предотвратить продолжение работы с порванной ПВХ-пленкой или алюминиевой фольгой. Выдвижная оснастка для формовки, запечатывания и вырубки разработана для ускорения замены инструмента при смене форматов блистеров.

Аварийные сигнализаторы, защитные ограждения и аварийные выключатели устраняют опасности, связанные с нагретыми и движущимися частями машины. Эти функции дополняют требования GMP в отношении пригодности оборудования, очистки и технического обслуживания в соответствии с FDA 21 CFR 211.63–211.67. Их эффективность зависит от правильной конфигурации оборудования, рабочих процедур и функциональных проверок. Для фармацевтических производителей эти конструктивные особенности влияют на контроль качества продукции, безопасность оператора и время, необходимое для планового технического обслуживания и переналадки серий.

Что требует GMP от конструкции машины для упаковки в блистер?

GMP не предписывает какую-то одну универсальную компоновку блистерной машины и не требует наличия одинаковых датчиков на каждой модели. Стандарт требует, чтобы производители использовали оборудование, подходящее для предполагаемой операции, поддерживали его в контролируемом состоянии и предотвращали загрязнение и ошибки при упаковке. Конструкция машины делает эти задачи более простыми — или более сложными — для последовательного выполнения.

В питателе с труднодоступными углами после серии может задерживаться пыль таблеток. Плохой доступ к станции запечатывания затрудняет осмотр после заклинивания фольги; неорганизованная смена материалов увеличивает риск пересортицы.

В Соединенных Штатах стандарт FDA 21 CFR 211.63 охватывает вопросы надлежащей конструкции и размещения оборудования; 211.65 касается поверхностей, контактирующих с лекарственными препаратами или промежуточными материалами; а 211.67 охватывает письменные процедуры очистки и технического обслуживания и записи о них. Раздел 211.130 также требует контроля против пересортицы при упаковке и маркировке, включая проверки до начала упаковки. Глава 3 правил GMP ЕС также требует компоновки и конструкции оборудования, которые минимизируют ошибки и обеспечивают эффективную очистку и техническое обслуживание.

Рама из нержавеющей стали или защитный кожух не делают машину автоматически «сертифицированной по GMP». Производители должны продемонстрировать, что оборудование, методы очистки, рабочие процедуры и средства контроля упаковки подходят для их продукции. Механическая безопасность требует отдельной оценки.

Оценивайте оборудование, увязывая производственные риски с конструктивными особенностями и результатами испытаний.

Как конструкция машины поддерживает очистку и контроль загрязнений?

Небольшие контактные точки возле питателей, направляющих, соединений и съемных деталей могут удерживать порошок или фрагменты. Гигиенический дизайн сочетает в себе подходящие материалы и доступ для очистки, осмотра и технического обслуживания.

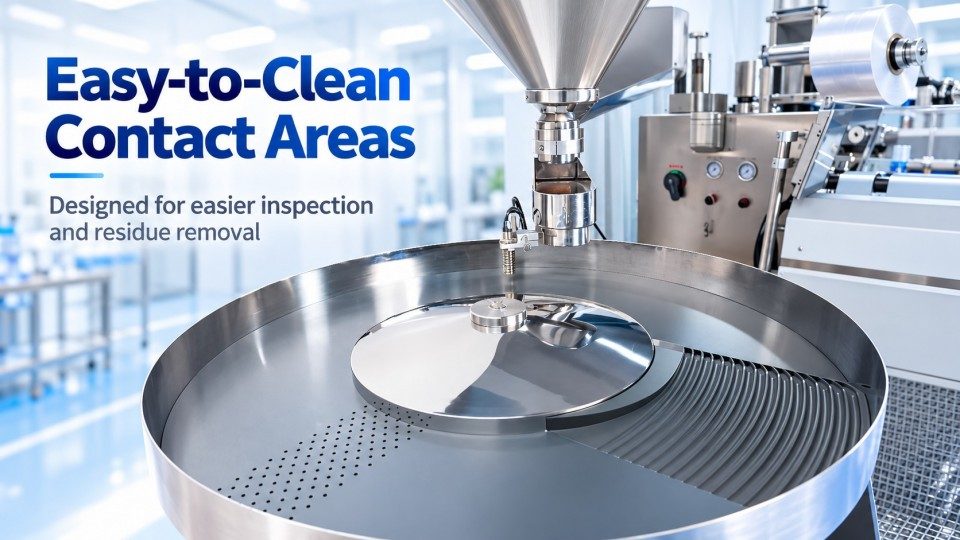

Материалы, контактирующие с продуктом, и доступные поверхности

На линии упаковки таблеток или капсул в блистеры зона подачи особенно важна, так как незапечатанный продукт подвергается воздействию внешней среды до попадания в ячейки. Остатки могут скапливаться на компонентах питателя или вокруг пути передачи продукта. Операторам требуется достаточный доступ для удаления остатков продукта и осмотра поверхностей перед следующей операцией.

Компоненты, контактирующие с продуктом, должны изготавливаться из подходящих, легко очищаемых материалов; нержавеющая сталь марки 316 является одним из вариантов для поверхностей, подвергающихся воздействию фармацевтических продуктов. Это обеспечивает долговечность материала и его очищаемость, однако сама по себе марка нержавеющей стали не гарантирует пригодность для каждой формулы или чистящего химиката. Производители также должны учитывать состояние поверхности, уплотнения, износ и совместимость с их валидированной или иным образом обоснованной процедурой очистки.

Проверьте питатель, контактные поверхности, пути направляющих, соединения и крепежные детали. Инструкции по очистке должны определять снятие деталей, сборку и осмотр перед использованием.

Отделение зон продукта от электрических и приводных компонентов

Электрические шкафы, приводы и точки смазки создают потребности в техническом обслуживании, которые отличаются от потребностей зон контакта с фармацевтическим продуктом. Правильно спроектированная компоновка при необходимости разделяет электрические зоны и зоны контакта с материалом, помогая снизить вероятность загрязнения, связанного с техническим обслуживанием.

Разделение не создает стерильного корпуса. Порошок, поврежденные уплотнения, инструменты и остатки чистящих средств по-прежнему требуют контроля. Методы очистки зависят от продукта и процедур предприятия; встроенные функции CIP или SIP не подразумеваются по умолчанию.

Стандарт FDA 21 CFR 211.67 требует наличия письменных процедур очистки и технического обслуживания, включая обязанности, методы, проверку и записи. При переходе на выпуск других продуктов производители должны определить допустимые пределы остатков и продемонстрировать эффективность очистки в соответствии со своей стратегией контроля загрязнений. Частота и степень дополнительной верификации зависят от риска, а не от произвольного правила, согласно которому каждая замена оснастки требует полной реквалификации.

Как работают система контроля материала, защитные ограждения и сигнализация?

Формовочная ПВХ-пленка и алюминиевая фольга PTP должны подаваться без разрывов и незаметного окончания рулона. В то же время нагретые поверхности запечатывания и движущиеся механизмы формовки и вырубки нуждаются в надлежащей защите для операторов.

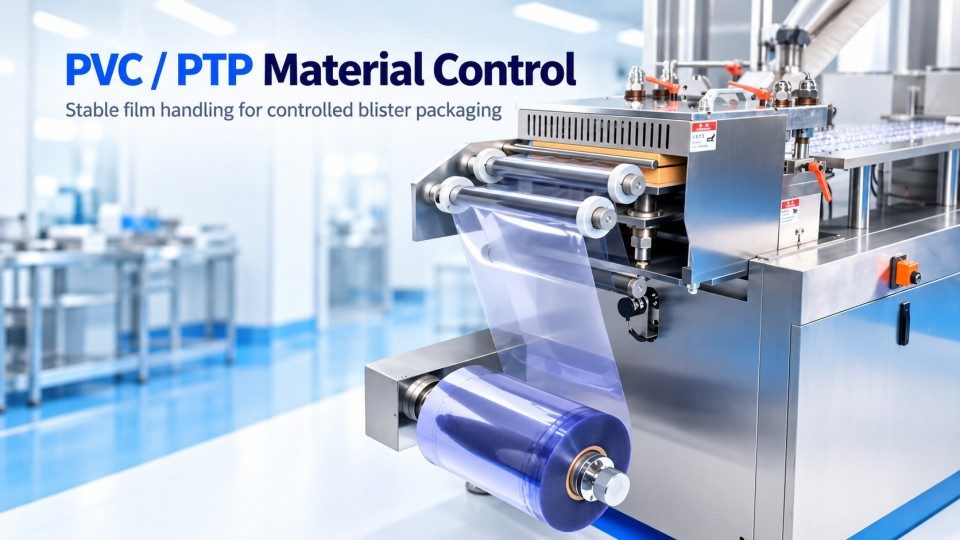

Порванная ПВХ-пленка и алюминиевая фольга

Порванный ПВХ может нарушить формовку ячеек; порванная покровная фольга может оставить ячейки незакрытыми. Продолжение шаговой подачи также затрудняет выявление поврежденных упаковок.

Правильно спроектированная машина для упаковки в блистер может обнаруживать обрывы формующей ПВХ-пленки и алюминиевой фольги PTP и автоматически останавливаться при наличии этой защиты. После того как оператор отремонтирует или заменит материал, необходимо проверить трассу полотна и приводку. Материал, подвергшийся воздействию неисправности и процесса перезапуска, должен обрабатываться в соответствии с утвержденной на линии процедурой браковки и контроля.

Закончившийся материал — это отдельное состояние. Сигнализаторы окончания материала уведомляют операторов, когда запас ПВХ или фольги PTP исчерпывается. Эти оповещения помогают операторам реагировать на пустой рулон, но они не заменяют проверку целостности запечатывания, осмотр ячеек или проверку правильности упаковочного материала.

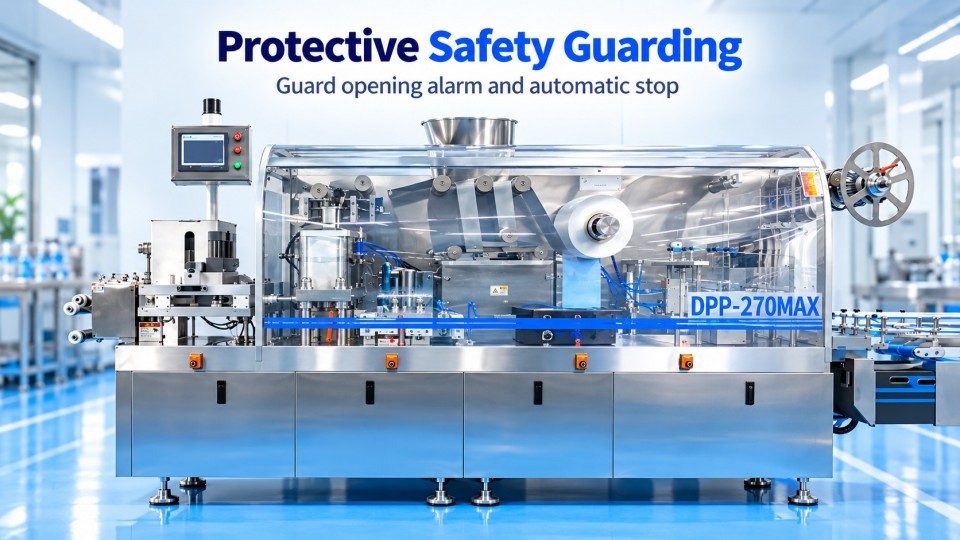

Защитные кожухи и аварийные выключатели

Ограждения ограничивают доступ к опасным частям во время работы операторов на машине. Модель DPP-270Max от Rich Packing включает защитные кожухи вокруг рабочих станций и функцию аварийной остановки. Открытие защитного кожуха между станциями термосварки и вырубки автоматически включает сигнализацию и останавливает машину.

Сигнал тревоги, реакция остановки и условия перезапуска должны быть проверены на соответствие утвержденной документации по безопасности во время приемочных испытаний оборудования.

Стандарт ISO 12100 предоставляет основу для оценки рисков машин. ISO 14120 охватывает конструкцию и выбор фиксированных и подвижных ограждений, в то время как ISO 14119:2024 касается блокировочных устройств, используемых с ограждениями. Это стандарты безопасности машин, а не замена очистке по GMP или средствам контроля упаковки.

Перед возобновлением производства операторы должны проверить машину и все затронутые материалы.

Как можно проверить обнаружение обрыва материала и аварийные сигналы защитных ограждений?

Проверьте каждый указанный аварийный сигнал с помощью безопасных, задокументированных тестов. Проверьте реакцию на обрыв ПВХ и фольги, предупреждения об окончании материала, сообщения о неисправностях и условия перезапуска. Для защитной крышки между станциями термозапайки и вырубки проверьте как автоматическое срабатывание аварийного сигнала, так и остановку машины. Проверьте аварийный останов в соответствии с отдельной утвержденной процедурой безопасности.

Как конструкция оборудования может способствовать переналадке, контролируемой в соответствии с GMP?

Переналадка блистерной машинывключает работу с упаковочными материалами, оснасткой и очистку от предыдущей партии. Более быстрая механическая работа сокращает одну из частей времени простоя; для запуска по-прежнему требуются утвержденное разрешение и проверки.

Сращивание ПВХ-пленки и переналадка материала

Специализированная платформа для быстрого сращивания ПВХ делает замену пленки более удобной. Вместо того чтобы пытаться выровнять свободные концы пленки при работе в зоне разматывания, операторы получают выделенную зону для подготовки соединения. Это помогает снизить сложность обращения с материалом при замене рулона.

Операторы должны следовать утвержденной процедуре сращивания, подтверждать спецификацию и выравнивание пленки, а также исключать неподходящие соединенные участки из готовых упаковок по мере необходимости.

Проверка идентификации материалов и макета при переналадке

Замена формовочной пленки — это лишь одна из частей переналадки материала. Когда используется печатная фольга PTP, перед перезапуском операторы должны проверить спецификацию фольги, идентификацию продукта, прочность и макет в соответствии с утвержденными инструкциями по упаковке. Даже правильно отформованный и запечатанный блистер неприемлем, если его печатная фольга принадлежит не тому продукту или не той дозировке.

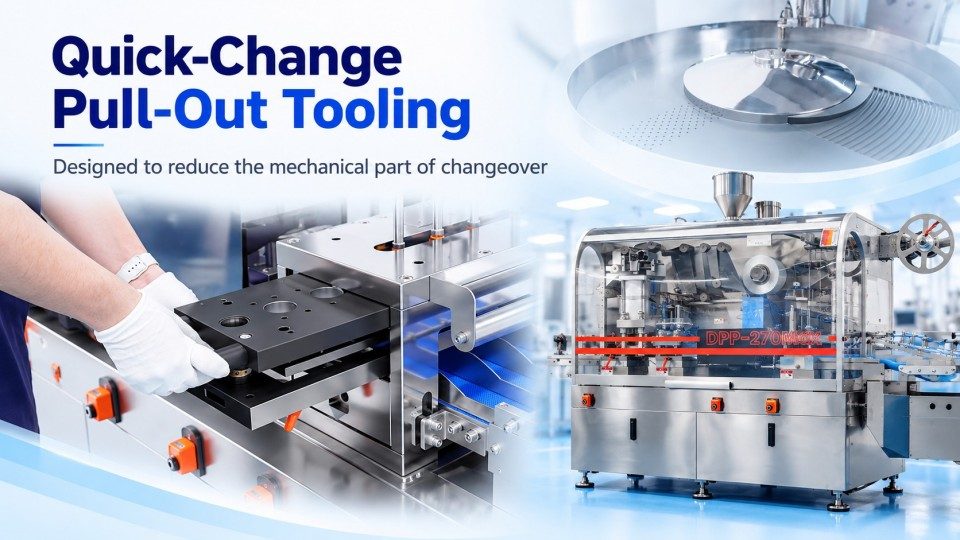

Выдвижная формовочная, запаивающая и вырубная оснастка

DPP-270Max от Rich Packingиспользует выдвижную оснастку на станциях формования, термозапайки и вырубки. Такая конструкция уменьшает объем механических работ при смене формата: операторы могут извлечь существующий комплект оснастки и установить новый без масштабной разборки окружающих узлов.

После замены операторы должны проверить идентификацию оснастки, надежность установки, выравнивание и настройки для следующего формата блистера. Глубина формования и посадка ячейки, условия запайки и положение реза требуют внимания, так как смена оснастки может повлиять на качество готовой упаковки.

Замена оснастки — это лишь часть полной переналадки партии, которая также включает очистку, очистку линии, учет материалов, пробные упаковки и утверждение. Никакое фиксированное время переналадки не предполагается без проверенных данных для конкретной модели.

Очистка линии перед перезапуском

Перед запуском следующей партии предыдущие таблетки или капсулы, неиспользованные ПВХ и фольга, печатные материалы, отбракованные участки полотна и идентификаторы партии должны быть удалены в соответствии с указаниями утвержденной процедуры. Новый материал и оснастка должны соответствовать производственному заказу, а уполномоченное лицо должно подтвердить выполнение необходимых проверок.

Например, после перехода с одной дозировки таблеток на другую простые установка правильной формовочной матрицы не исключает перепутывания. Старая покровная фольга, оставшиеся таблетки или неизмененное задание печати все еще могут присутствовать. Стандарт FDA 21 CFR 211.130 напрямую регламентирует проверку упаковочных материалов и осмотр упаковочных помещений перед использованием. Оборудование с легким доступом может сделать этот осмотр более практичным, но оно не может заменить его.

Как производители могут проверить эти конструктивные особенности перед началом производства?

Обзоры оборудования должны связывать каждое требование пользователя с эксплуатационным риском и задокументированным тестом. Особенность из каталога не является доказательством производительности на установленном объекте.

Эти проверки могут быть распределены по всему жизненному циклу квалификации. На заводских приемочных испытаниях (FAT) группы могут подтвердить указанные механические характеристики и смоделировать заданные аварийные сигналы до отгрузки. При приемочных испытаниях на площадке (SAT) они могут оценить функции, зависящие от монтажа, инженерных коммуникаций или принимающей среды. Квалификация монтажа (IQ) документирует установку в соответствии с утвержденными требованиями, в то время как квалификация функционирования (OQ) проверяет заданные рабочие функции и пределы. Квалификация эксплуатационных характеристик (PQ), где применимо, демонстрирует процесс в предполагаемых производственных условиях. Приложение 15 к Правилам GMP ЕС описывает подход к квалификации на основе рисков; утвержденный план валидации предприятия должен определять объем испытаний в соответствии с системными рисками и согласованными требованиями пользователя.

Качество упаковки также требует собственных доказательств. Успешный сигнал об обрыве пленки не доказывает, что каждый блистер запечатан должным образом. Запайка зависит от комбинации материалов и квалифицированных условий работы, включая температуру, давление и время контакта, если это применимо к оборудованию. Команда должна использовать утвержденные тесты и критерии приемки для подтверждения целостности упаковки и осмотра образцов после настройки, смены материалов и технического обслуживания по мере необходимости. Не следует предполагать наличие какой-либо конкретной функции визуального контроля или онлайн-тестирования запайки, если она не задокументирована на машине.

Оборудование, используемое в производстве, контролируемом GMP, должно подходить для очистки, а его функции, влияющие на качество, — подлежать проверке; безопасность оператора требует применения отдельных защитных мер. Сравните функции безопасности, доступ для очистки, работу с материалами и особенности переналадки с вашими требованиями пользователя, а затем подтвердите их посредством соответствующих испытаний.

DPP-270Max от Rich Packing включает в себя следующие конструктивные особенности, поддерживающие стандарты GMP: просторная плоская рабочая платформа для более простой очистки, компоненты, контактирующие с продуктом, из нержавеющей стали 316 и алюминиевого сплава, а также разделенные зоны электрики и контакта с материалом для снижения риска перекрестного загрязнения. Она также оснащена системой обнаружения обрыва материалов PVC/PTP с автоматической остановкой, сигнализацией об исчерпании материала, сигнализацией открытия защитного кожуха с автоматической остановкой, платформой для быстрой стыковки PVC и быстросменной выдвижной оснасткой.

Свяжитесь с Rich Packing, чтобы обсудить конфигурацию для вашей задачи блистерной упаковки.

Часто задаваемые вопросы

Ссылки

1. U.S. FDA, 21 CFR Part 211, особенно §§211.63, 211.65, 211.67 и 211.130

2. Европейская комиссия, EudraLex, Том 4, Часть I, Глава 3: Помещения и оборудование

3. ISO, ISO 12100:2010, Оценка рисков и снижение рисков

4. ISO, ISO 14120:2015, Защитные ограждения фиксированные и подвижные
