Что такое картонирующая машина: подробное руководство по фармацевтической упаковке

1. Введение

Фармацевтическая промышленность всегда поддерживала строгие стандарты производства и упаковки по всему миру, поскольку качество упаковки напрямую связано с безопасностью лекарств, сроком годности и соблюдением нормативных требований. Вторичная картонажная упаковка, являющаяся критически важной процедурой после розлива, блистерной упаковки и маркировки, в традиционных фармацевтических цехах в значительной степени опиралась на ручные операции.

По мере того как фармацевтическая упаковка переходит к полной автоматизации и интеллектуальной модернизации, автоматические картонажные машины стали ключевым оборудованием для стандартизированных линий фармацевтической упаковки. В этом руководстве объясняются определение, классификация, рабочий процесс, основные преимущества, критерии выбора и ежедневное обслуживание специализированных фармацевтических картонажных машин, помогая производственным командам принимать более практичные решения по оборудованию и повышать общую эффективность упаковки.

2. Что такое фармацевтическая картонажная машина?

2.1 Основное определение

фармацевтическая картонажная машина — это специализированное автоматическое устройство вторичной упаковки, предназначенное для чистых фармацевтических цехов. Оно автоматически выполняет полный комплекс операций, включая подачу коробок, их открытие, загрузку продукта, складывание и вставку листовок, кодирование номера партии, складывание и заклейку коробок, контроль и вывод готовой продукции без участия человека.номер партии кодирование, складывание и заклейка коробок, контроль и вывод готовых коробок без ручного вмешательства.

2.2 Применимость в различных отраслях и преимущества конструкции

Картонажные машины разработаны для межотраслевого применения, обслуживая фармацевтический, пищевой, химический и смежные упаковочные секторы. Их универсальная конструкция обеспечивает баланс гигиены, безопасности, долговечности и соответствия нормативным требованиям для удовлетворения различных производственных потребностей.

• ● Премиальная гигиеничная конструкция: Основной корпус обычно изготавливается из нержавеющей или углеродистой стали, с меньшим количеством острых кромок и санитарных «мертвых зон». Это помогает противостоять коррозии, поддерживает тщательную очистку и соответствует гигиеническим требованиям фармацевтической и пищевой продукции.
• ● Соответствие требованиям и прослеживаемость данных: Интегрированная запись данных поддерживает отслеживание партий, помогая производителям соответствовать стандартам GMP, требованиям пищевой безопасности и задачам управления производством.
• ● Прочная универсальная конструкция: Усиленные механические компоненты обеспечивают стабильную работу при упаковке различных продуктов — от деликатных лекарств до химических материалов.

2.3 Применяемые виды фармацевтической упаковочной продукции

Данное оборудование охватывает основные форматы готовой фармацевтической упаковки, включая блистерные упаковки таблеток или капсул, флаконы, саше, мази, одноразовые шприцы, косметику и другие распространённые фармацевтические и медицинские изделия.

3. Основные типы фармацевтических картонажных машин

В зависимости от конструктивной компоновки, уровня автоматизации и требований к производственной мощности фармацевтические картонажные машины обычно делятся на несколько основных типов для различных производственных сценариев.

3.1 Вертикальная картонажная машина

Вертикальные картонажные машины используют вертикальную подачу и вертикальную конструкцию раскрытия коробок. Они имеют компактную площадь установки и относительно простую компоновку. Эта модель подходит для мелкосерийного производства, небольших производственных партий и индивидуальных заказов на медицинскую упаковку. Её основное ограничение — скорость, поэтому она обычно не является оптимальным выбором для высокопроизводительных непрерывных линий.

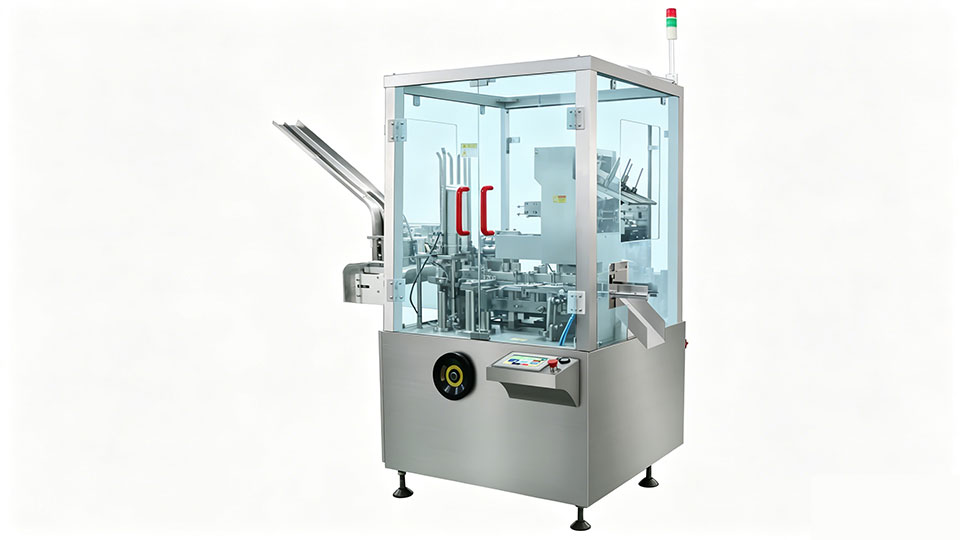

Rich Packing 120L вертикальная картонажная машина

3.2 Горизонтальная картонирующая машина

Как наиболее широко используемая модель в мировой фармацевтической промышленности, горизонтальные картонирующие машины используют низкую, широкую платформенную конструкцию для обеспечения стабильного картонирования. Они позволяют работать на высокой скорости, обеспечивают плавную транспортировку материалов и бесшовную интеграцию с входящими машинами блистерной упаковки, машинами подсчёта и розлива таблеток или капсул, и этикетировочными машинами. Этот тип часто является предпочтительным вариантом для крупномасштабного производства.

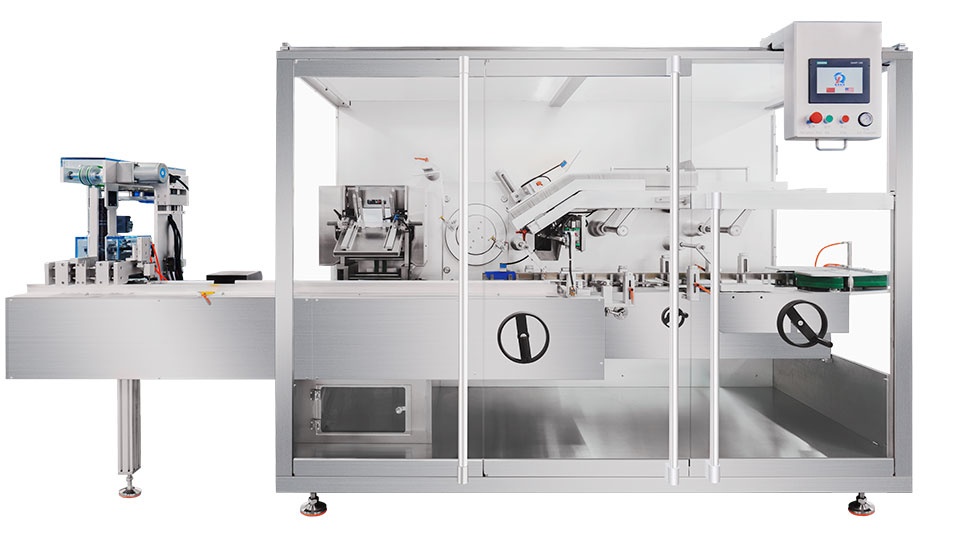

горизонтальная картонирующая машина Rich Packing 130W

3.3 Полуавтоматический и автоматический картонировщик

Правильный выбор зависит от масштаба производства, планирования рабочей силы, формата продукта и долгосрочных целей автоматизации.

4. Основные компоненты и рабочий процесс автоматической картонирующей машины

4.1 Основные функциональные компоненты

Полностью автоматическая картонажная машина состоит из шести независимых, но взаимосвязанных функциональных узлов, обеспечивающих согласованную и стабильную работу.

1. 1. Узел подачи коробок:Автоматически укладывает стопкой, захватывает и раскрывает сложенные пустые коробки.
2. 2. Узел складывания и вкладывания инструкций-вкладышей:Автоматически складывает инструкции и точно вкладывает листовки в коробки.
3. 3. Узел транспортировки продукции:Стабильно транспортирует готовую продукцию к картонажной станции синхронно с движением коробок.
4. 4. Узел складывания и запечатывания коробок:Выполняет складывание клапанов и запечатывание коробок.
5. 5. Узел кодирования и печати:В режиме реального времени наносит на коробки номера партии или соответствующие производственные коды.
6. 6. Сенсорная система управления HMI:Поддерживает централизованную настройку параметров, мониторинг работы, аварийные сигналы и статистику данных.

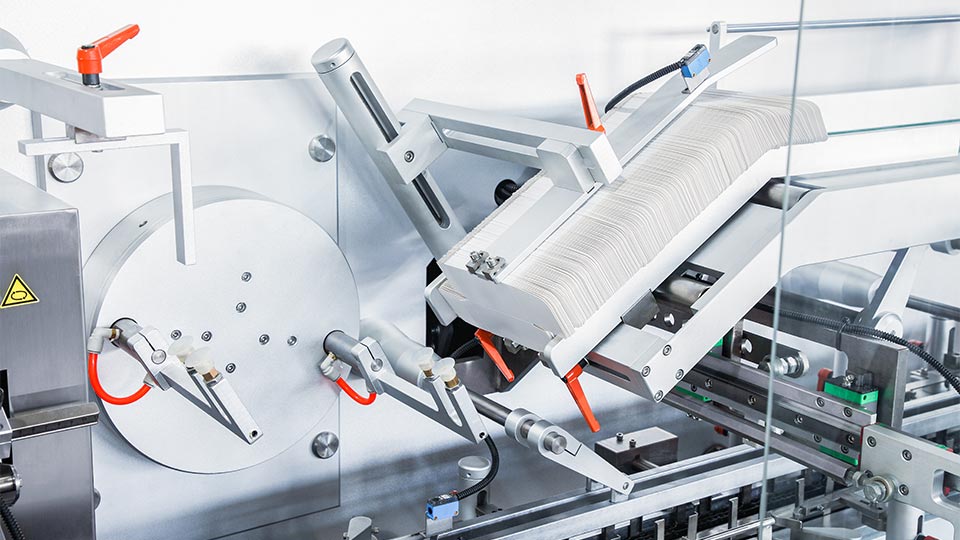

Планетарный механизм захвата коробок

4.2 Стандартный полностью автоматический рабочий процесс

Весь процесс картонирования выполняется по замкнутому циклу без ручного вмешательства:

• ● Подача и открытие коробок
• ● Синхронная подача продукции
• ● Автоматическое вложение листовок
• ● Нанесение даты и кода партии в реальном времени
• ● Складывание клапанов коробки и запечатывание
• ● Выдача готовых годных коробок

Оборудование автоматически подает сигнал тревоги и выполняет отбраковку при обнаружении отсутствующих коробок, отсутствующей продукции или отсутствующих листовок.

5. Почему фармацевтические линии должны использовать специализированные картонажные машины

Многие фармацевтические производители колеблются с модернизацией автоматического картонажного оборудования из-за первоначального бюджета. Однако специализированные фармацевтические картонажные машины приносят долгосрочные преимущества в соблюдении требований, эффективности, качестве упаковки и контроле затрат.

5.1 Соответствие стандартам фармацевтического аудита GMP

Полированные детали из нержавеющей стали 304 и санитарная конструкция помогают снизить накопление пыли и упрощают очистку. Полные журналы операционных данных также поддерживают прослеживаемость всего производственного процесса, помогая производителям готовиться к регулярным GMP-инспекциям.

5.2 Сокращение узких мест упаковочной линии

Стандартные фармацевтические картонажные машины могут интегрироваться с блистерными машинами, линиями розлива жидкостей и оборудованием для этикетирования, создавая полностью автоматические упаковочные линии без участия человека. Это снижает несоответствие скоростей между автоматизированным фронт-энд оборудованием и ручной картонацией на бэк-энде, повышая общую производительность цеха.

5.3 Снижение рисков качества упаковки

Фиксированное механическое позиционирование обеспечивает стабильное складывание, запечатывание и кодирование каждой готовой коробки. Это также помогает снизить ручные дефекты, такие как отсутствие инструкций, неправильное размещение материалов, неравномерное запечатывание и нестабильный процент годной упаковки.

5.4 Снижение долгосрочных затрат на рабочую силу и переделку

Одна автоматическая картонажная машина может заменить нескольких квалифицированных упаковщиков, снижая долгосрочные затраты на труд. Стабильная автоматическая работа также уменьшает потери на переделку, вызванные ошибками упаковки, и повышает использование материалов.

5.5 Совместимость с MES-системами интеллектуального завода

Новое поколение фармацевтических картонажных машин может поддерживать передачу данных с заводскими MES-системами управления производством. Данные о выпуске в реальном времени, статус работы оборудования и записи неисправностей могут автоматически загружаться, поддерживая цифровое управление упаковочным цехом.

6. Ключевые параметры выбора картонажной машины для фармацевтики

При покупке картонажного оборудования закупочные и инженерные команды должны сосредоточиться на практических параметрах, а не на слепом стремлении к максимальной скорости.

• ● Соответствие скорости производства:Выбирайте скорость машины в соответствии с ежедневным выпуском цеха, чтобы избежать избыточной мощности оборудования или недостаточной производительности.
• ● Диапазон регулировки размеров коробок:Отдавайте предпочтение модульным конструкциям, способным адаптироваться к многоспецификационной упаковке лекарств.
• ● Класс санитарной чистоты цеха:Убедитесь, что конструкция оборудования соответствует требованиям GMP для чистых производственных зон.
• ● Интеллектуальная система контроля:Проверьте, есть ли у машины автоматическая отбраковка пустых коробок, отсутствующей продукции и отсутствующих листовок.
• ● Стоимость послепродажного обслуживания:Уточните сложность переналадки, стоимость регулярного обслуживания, наличие запасных частей и сроки реагирования местного сервисного обслуживания.

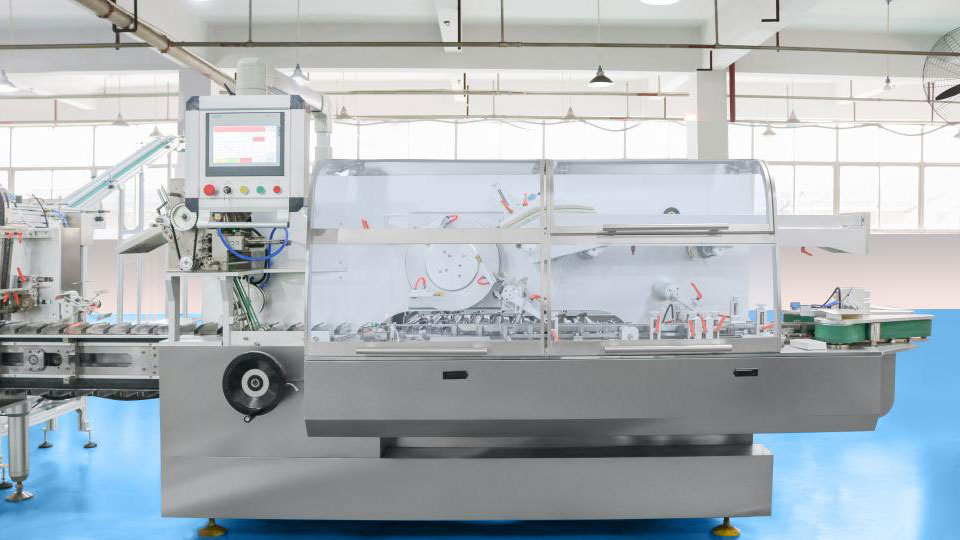

Пылезащитный стеклянный кожух

7. Представительный производитель картонажных машин

7.1 Машина для картонирования Rich Packing

На основе указанных выше показателей закупки линейка картонирующих машин Guangzhou Rich Packing разработана для линий фармацевтической упаковки, особенно там, где покупателям необходимы стабильная производительность, адаптация к чистым цехам, функции контроля и практическая сервисная поддержка.

Параметры картонирующей машины Rich Packing

• Соответствующая производственная скорость:Если масштаб вашего производства ограничен, RQ-ZH-130W или RQ-ZH-120L могут быть лучшим выбором. Если целевая производительность превышает 125 коробок в минуту, стоит рассмотреть RQ-ZH-260W и RQ-ZH-320W.
• Быстрая смена формата:Требуется замена только 3–5 деталей для различных продуктов и спецификаций коробок, что помогает сократить время простоя и затраты на отладку.
• Адаптация к чистым цехам:Рама из нержавеющей стали и закрытая защитная крышка из оргстекла помогают машине адаптироваться к фармацевтическим чистым цехам, пищевым беспылевым цехам и коррозионно-стойким химическим производственным средам.
• Полная интеллектуальная система отбраковки:Три контрольные точки, связанные сигнализации и автоматическая отбраковка в реальном времени отслеживают отсутствующие коробки, отсутствующие листовки и неправильно размещённые изделия.
• Удобное обслуживание:Кодированные компоненты и градуированные шкалы регулировки упрощают ежедневный осмотр и обслуживание. Основные компоненты Siemens и Omron также помогают снизить долгосрочную нагрузку на обслуживание.

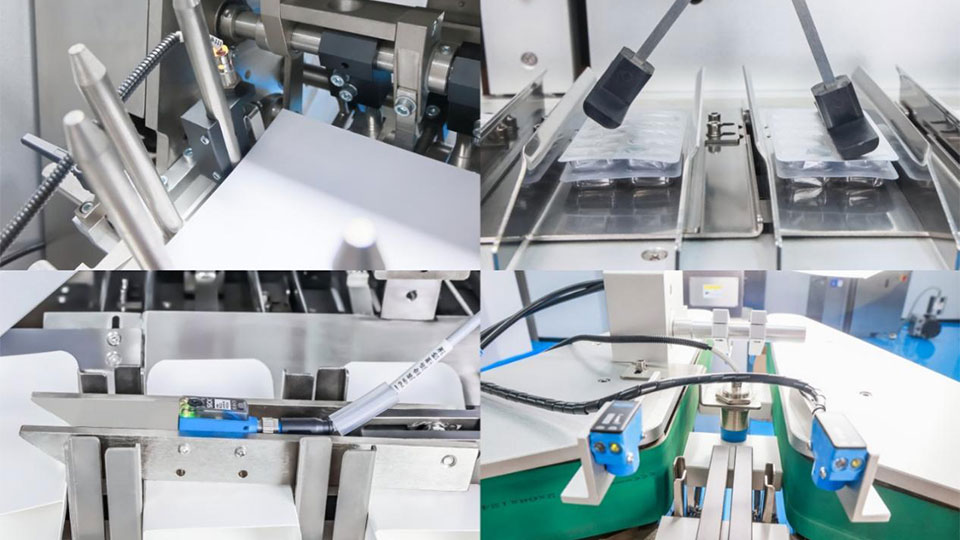

Множественные точки контроля

8. Ежедневные рекомендации по эксплуатации и обслуживанию

Стандартизированное ежедневное обслуживание может продлить срок службы оборудования и обеспечить стабильную долгосрочную работу без частых остановок.

8.1 Требования к ежедневной очистке

Удаляйте остатки бумажных обрезков и пыль внутри машины после ежедневного производства. Проводите регулярную дезинфекцию спиртом контактных частей в соответствии с правилами управления чистым цехом. Съёмные детали следует снимать и очищать напрямую, чтобы уменьшить скрытые остатки.

8.2 Регулярный механический осмотр

Проверяйте приводные цепи, шестерни и конвейерные ленты каждые две недели. Регулярно добавляйте подходящее пищевое смазочное масло для обеспечения плавной работы механизма и снижения уровня шума.

8.3 Частые неисправности и быстрые решения

• ● Застревание коробок:Проверьте положение стопки коробок и отрегулируйте давление вакуумной присоски.
• ● Сбой подачи листовки:Откалибруйте положение сгиба инструкции.
• ● Нечёткая маркировка:Замените термотрансферную ленту и отрегулируйте положение печати.

8.4 Регулярная калибровка системы

Проводите полную калибровку параметров каждые шесть месяцев, чтобы адаптироваться к незначительным изменениям твердости картона и поддерживать стабильную точность картонажирования.

9. Часто задаваемые вопросы

1. Может ли одна картонажная машина адаптироваться к нескольким размерам коробок для лекарств?

Да. Современные фармацевтические картонажные машины поддерживают регулировку размеров с простой заменой пресс-форм, охватывая большинство стандартных размеров коробок.

2. Соответствует ли RQ-ZH-130W стандартам GMP?

Да. Благодаря раме из нержавеющей стали и полностью закрытому защитному кожуху из оргстекла эта машина разработана для соответствия требованиям чистых производственных помещений GMP.

3. Сколько времени занимает переключение спецификаций продукции?

Для стандартных моделей переключение спецификаций занимает около 15 минут, поддерживая гибкое мелкосерийное производство и упаковку с несколькими спецификациями.

4. Могут ли новые картонажные упаковочные машины подключаться к существующим упаковочным линиям?

Да. Может быть организована индивидуальная стыковка интерфейсов в соответствии с параметрами оборудования заказчика upstream и downstream, что помогает новой машине подключаться к существующим производственным линиям.

10. Заключение

Картонажные машины являются важным вспомогательным оборудованием для стандартизированных, автоматизированных и соответствующих требованиям фармацевтических линий вторичной упаковки. Различные типы картонажных упаковочных машин соответствуют различным производственным потребностям — от мелкосерийного производства до крупномасштабного непрерывного производства. Помимо простой автоматической упаковки в коробки, профессиональные фармацевтические картонажеры помогают производителям снижать риски соответствия GMP, стабилизировать качество упаковки и уменьшать нагрузку на персонал.

Для менеджеров фармацевтических заводов наиболее подходящее картонажное оборудование следует выбирать в соответствии с площадью цеха, суточным объемом производства, классом чистого помещения и типом упаковки продукции, а не избыточными функциями, которые могут не понадобиться.
