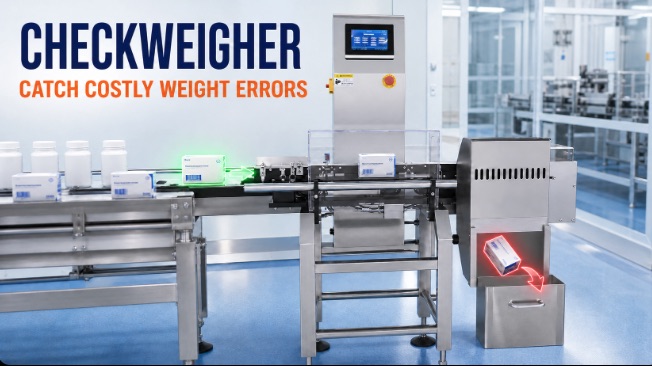

Что такое контрольные весы? Как они обнаруживают дорогостоящие ошибки веса на линиях фармацевтической упаковки

Запечатанная бутылка с лекарством может выглядеть полной и при этом быть недозаполненной. Готовая коробка может не содержать вкладыш или блистерную карту, а саше может содержать меньше продукта, чем предусмотрено. На скорости производства такие ошибки трудно обнаружить только визуальными проверками, и они могут привести к повторной обработке, жалобам и расследованиям партий.

Контрольные весы помогают выявлять такие проблемы, взвешивая каждую упаковку по мере её перемещения по линии. Они сравнивают измеренный вес с заданными пределами и удаляют упаковки, выходящие за допустимый диапазон. На линиях фармацевтической упаковки проверка может выполняться после подсчёта, наполнения, запечатывания или картонной упаковки в зависимости от того, что необходимо проверить.

Машина обнаруживает отклонения веса, но не их точную причину. Она может указывать на отсутствующий компонент только тогда, когда разницу можно достаточно надёжно измерить. Поэтому контрольное взвешивание работает совместно с системами подсчёта, технического зрения и обнаружения металлов, а не заменяет их.

Что такое контрольные весы в фармацевтической упаковке?

Контрольные весы — это автоматическая система контроля веса, установленная внутри производственной или упаковочной линии. В отличие от статических весов, для которых оператору необходимо остановить и взвесить продукт, встроенные контрольные весы измеряют отдельные упаковки во время их движения. Затем они классифицируют каждый результат как допустимый, с недостаточным весом или с избыточным весом.

Базовая последовательность проверки проста:

Размещение продукции с промежутками → динамическое взвешивание → обработка сигнала → сравнение с допуском → принятие или отбраковка

Типичная система имеет входной конвейер, который разделяет и стабилизирует продукты, взвешивающий конвейер, установленный на тензодатчике, контроллер, оценивающий сигнал, и устройство отбраковки. Когда упаковка превышает утверждённый верхний или нижний предел, механизм отбраковки удаляет её из производственного потока.

Система измеряет общий вес упаковки в месте её установки. Измерение бутылки может включать контейнер, лекарство и крышку, а измерение коробки также может включать блистерные карты и вкладыш. Если отсутствующий или дополнительный компонент создаёт измеримую разницу, упаковка может быть отбракована. Однако машина не считает таблетки напрямую и не определяет, какой компонент вызвал отклонение.

Поэтому оптимальное место установки зависит от цели проверки. Устройство, размещённое после наполнения или подсчёта, может выявлять ошибки на ранней стадии, а устройство после картонной упаковки может проверять комплектность готовой упаковки. В обоих случаях его основная функция одинакова: выполнять непрерывный контроль веса и не допускать дальнейшего перемещения упаковок за пределами диапазона по линии.

Как работают контрольные весы?

Динамические контрольные весы должны получать стабильное показание веса за короткое время, пока упаковка проходит по взвешивающему конвейеру. Поэтому точные результаты зависят как от контролируемого перемещения продукта, так и от датчика взвешивания.

1. Контроль расстояния между продуктами и движения

Входной конвейер создаёт постоянный зазор между упаковками, чтобы только один продукт находился в зоне взвешивания одновременно. Направляющие или боковые ремни помогают удерживать высокие бутылки и узкие коробки вертикально. Если две упаковки перекрываются, соприкасаются друг с другом или подпрыгивают при входе на взвешивающую ленту, результат не будет корректно представлять ни одну из упаковок.

2. Получение и оценка веса

Когда упаковка перемещается по взвешивающему конвейеру, тензодатчик преобразует приложенную силу в электрический сигнал. Контроллер фильтрует сигнал, рассчитывает вес и сравнивает его с нижним и верхним пределами, сохранёнными в рецепте продукта.

Упаковка в пределах допустимого окна продолжает движение дальше по линии. Упаковка ниже нижнего предела классифицируется как имеющая недостаточный вес, а выше верхнего предела — как имеющая избыточный вес. Отображаемого деления шкалы недостаточно, чтобы доказать, что машина может обнаружить конкретный дефект на производственной скорости. Более важны повторяемость при работе с реальной упаковкой, скорость конвейера и условия производства.

3. Отбраковка и запись результата

Надёжная система отбраковки контрольных весов отслеживает не прошедшую проверку упаковку до точки удаления и активирует воздушный выброс, толкатель, переключатель направления, механизм сброса или другое устройство, подходящее для упаковки. Жёсткая коробка может выдерживать другое действие отбраковки, чем неустойчивая бутылка или лёгкое саше.

Для контролируемого фармацевтического производства процесс отбраковки также может включать подтверждающий датчик и запираемый контейнер для сбора. Эти функции помогают показать, что была удалена правильная упаковка, и предотвращают возврат отбракованной продукции в поток принятой продукции. В зависимости от конфигурации системы производственные записи могут включать количество принятых и отбракованных единиц, средний вес и тенденции изменения веса для каждой партии.

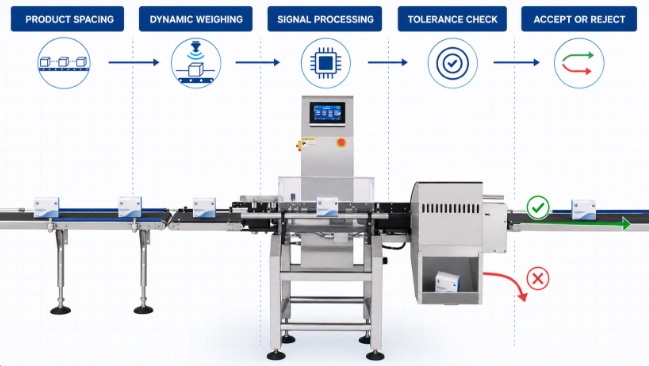

Принцип работы контрольных весов: от размещения продукции с промежутками до автоматической отбраковки

Какие ошибки веса могут обнаружить контрольные весы?

Контрольные весы могут обнаружить ошибку только тогда, когда она изменяет измеренный вес упаковки настолько, чтобы пересечь проверенный предел. Поэтому практическая способность обнаружения зависит от продукта, упаковочных материалов, положения на линии и нормального разброса веса.

Линии наполнения и подсчёта бутылок

После машины для подсчёта таблеток и капсул, контрольные весы могут определить бутылки, которые имеют измеримо меньший или больший вес, чем ожидается. Низкое показание может быть результатом отсутствующих таблеток, капсул или продукта, а высокое показание может указывать на переполнение или наличие дополнительного компонента.

Результат всё ещё является решением на основе общего веса, а не повторным подсчётом. Различия в пустой бутылке, крышке, этикетке и отдельных дозировочных единицах могут перекрываться с весом одной отсутствующей таблетки. Поэтому образцы бутылок, представляющие минимально требуемый дефект, следует проверять на обычной скорости линии до подтверждения возможности обнаружения.

Линии блистеров, коробок и саше

На линиях блистерной упаковки контроль веса может выполняться для отдельной блистерной карты или после картонной упаковки. Более ранняя проверка может уменьшить количество потраченных коробок и вкладышей, а проверка готовой коробки обеспечивает более полную оценку конечной упаковки. Лёгкая коробка может указывать на отсутствие блистерной карты или вкладыша, если эта разница превышает обычный разброс веса упаковки.

Для саше и стиков контрольное взвешивание может выявлять измеримые недозаполнения и переполнения. Оно также может помочь найти отсутствующее саше в мультиупаковке. Неустойчивые или гибкие упаковки требуют контролируемой передачи на взвешивающую ленту, поскольку складывание, захваченный воздух и непостоянная ориентация могут снизить повторяемость.

Что контрольные весы не могут подтвердить

Один только вес не может подтвердить идентичность продукта, качество печати, целостность запайки, цвет таблетки или тип отсутствующего компонента. Он также не может обнаружить загрязнение металлом. Для этих задач требуются другие средства контроля, такие как система технического зрения, проверка герметичности, проверка кодов или фармацевтический металлодетектор. Надёжный план контроля распределяет каждый риск среди технологии, которая действительно может его измерить.

Как выбрать и интегрировать контрольные весы для фармацевтики

Выбор следует начинать с дефекта, который необходимо обнаружить, а не с самой высокой заявленной скорости или наименьшего отображаемого шага веса. Машина также должна работать совместно с другим контрольным и упаковочным оборудованием вокруг неё.

Контрольные весы по сравнению с другими системами контроля

Эти системы дополняют друг друга. Например, машина для подсчета контролирует, сколько таблеток попадает во флакон, контроль веса проверяет полученный общий вес, а визуальный или металлический контроль выявляет риски, которые невозможно обнаружить по весу.

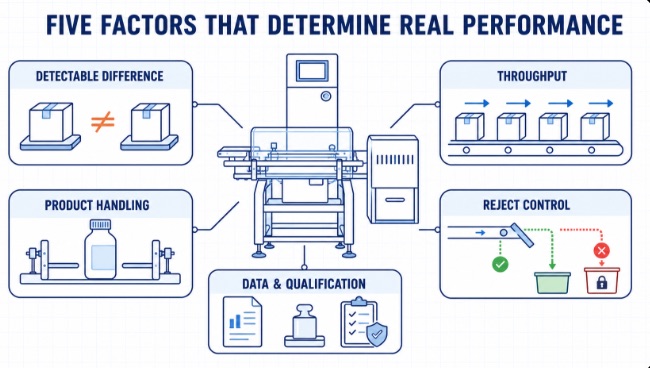

Пять факторов, определяющих реальную производительность

1. Измеряемая разница в весе:Определите минимальный дефект, который необходимо обнаружить. Измерьте нормальные отклонения продукта, контейнера, крышки, вкладыша и других компонентов перед установкой диапазона приемки.

2. Производительность и шаг между изделиями:Подтвердите требуемое количество упаковок в минуту и доступный зазор между изделиями. Более высокая скорость оставляет меньше времени для стабилизации и взвешивания каждой упаковки.

3. Обращение с упаковкой и окружающая среда:Учитывайте устойчивость флаконов, поведение гибкой упаковки, перемещение по конвейеру, вибрацию пола и движение воздуха. Эти факторы могут иметь большее значение, чем номинальное разрешение тензодатчика.

4. Контроль отбраковки:Подберите устройство отбраковки под тип упаковки, затем определите подтверждение отбраковки, доступ к контейнеру, условия срабатывания сигнализации и действия при потере сжатого воздуха или заполнении контейнера для брака.

5. Данные и квалификация:Укажите доступ к рецепту, отчеты по партиям, записи калибровки, резервные копии, журналы аудита и связь с системами управления линией в соответствии с системой качества предприятия.

Для производства лекарственных средств в США правило 21 CFR 211.68 требует, чтобы автоматизированное оборудование, используемое при упаковке лекарств, регулярно калибровалось, проверялось или контролировалось в рамках письменной программы с ведением записей. Практический вывод заключается в том, что систему следует выбирать вместе с методом испытаний, документацией и регулярными проверками производительности, а не как отдельные конвейерные весы.

Rich Packing может настроить высокоточные контрольные весыкак отдельную станцию контроля или интегрировать их в более широкую линию фармацевтической упаковки. Конструкция линии должна основываться на фактических образцах упаковки, требуемой производительности, пределах контроля и предполагаемой логике отбраковки.

Заключение

Контрольные весы преобразуют вес упаковки в автоматическое решение о приемке или отбраковке на производственной скорости. Их ценность заключается в последовательном обнаружении измеримых отклонений, удалении несоответствующих упаковок и создании записей, поддерживающих управление процессом.

Оборудование эффективно только тогда, когда его ограничения соответствуют реальным отклонениям упаковки, а его расположение соответствует проверяемому дефекту. При использовании вместе с подсчетом, визуальным контролем, обнаружением металла и документированным испытанием производительности контроль веса становится целенаправленным этапом контроля качества, а не необоснованным обещанием, что одна машина может проверить все риски.

Часто задаваемые вопросы

В чем разница между контрольными весами и обычными весами?

Обычные весы обычно взвешивают неподвижный объект и зависят от оператора, который должен разместить, считать показания и убрать его. Поточные контрольные весы взвешивают продукцию в движении, сравнивают каждый результат с заданными пределами и могут автоматически отбраковывать упаковку с отклонением от нормы без остановки обычного производства.

Могут ли контрольные весы обнаружить одну отсутствующую таблетку во флаконе?

Только если отсутствующая таблетка создает разницу в массе, превышающую совокупное отклонение массы таблеток, флакона, крышки и процесса взвешивания. Правильный метод — проводить проверочные испытания с образцами на обычной скорости производства и подтверждать стабильное обнаружение перед использованием предела отбраковки по одной таблетке.

Где следует устанавливать контрольные весы?

Установите их там, где целевой дефект впервые становится измеримым. После подсчета или наполнения они могут отбраковывать ошибки до того, как будет использовано больше упаковочного материала. После укупорки или картонной упаковки они могут оценивать более полную упаковку. На некоторых линиях используется более одной точки контроля для разных рисков.

Насколько точными должны быть фармацевтические контрольные весы?

Универсального значения точности не существует. Система должна надежно отделять приемлемые упаковки от минимального заданного дефекта при требуемой скорости линии. При оценке рабочих характеристик следует учитывать стабильность продукта, изменение массы тары, условия окружающей среды и повторяемость.

Нужны ли контрольные весы на каждой линии фармацевтической упаковки?

Не всегда. Решение должно приниматься на основе оценки рисков продукта и процесса. Контрольные весы наиболее ценны, когда масса упаковки обеспечивает надежный способ выявления недозаполнения, переполнения или отсутствующих компонентов и когда непрерывный контроль обеспечивает лучшее управление, чем только выборочный контроль.

Ссылки

1. OIML R 51-1: Автоматические весы с выборочным взвешиванием, часть 1 — Метрологические и технические требования — Испытания. Международная организация законодательной метрологии.

https://www.oiml.org/en/files/pdf_r/r051-1-e06.pdf/@@download/file/R051-1-e06.pdf

2. NIST Handbook 44—2026: Спецификации, допуски и другие технические требования к устройствам для взвешивания и измерения. Национальный институт стандартов и технологий.

https://doi.org/10.6028/NIST.HB.44-2026
