Полное руководство по выбору блистерной упаковочной машины: роликовая, плоская или роликовая?

Каждый руководитель производства сталкивается со сложным вопросом при инвестировании в упаковочное оборудование: какой тип блистерной упаковочной машины действительно обеспечит наилучшие результаты для моей продукции? Неправильный выбор приводит к низкой производительности, большим потерям материала и постоянной смене пресс-форм. Только микроостановки и потери при переналадке могут потреблять от 15% до 25% теоретической мощности высокоскоростной упаковочной линии.

Это руководство избавит вас от догадок. Мы разберем три основные технологии — роликовую, плоскую и роликово-плитную — сравним их между собой и определим, для каких отраслей и продуктов она лучше всего подходит. Независимо от того, упаковываете ли вы твердые таблетки, жидкий мед или электронные компоненты, вы найдете четкий путь к правильному решению. фармацевтическая блистерная упаковка решение.

Как работают три основных типа блистерных упаковочных машин

Чтобы принять взвешенное решение, сначала нужно понять, что происходит внутри каждого типа устройств. блистерная упаковочная машина Хотя все три машины формируют полости в пластиковой сетке и запечатывают их упаковочным материалом, способы применения тепла и давления у них сильно различаются. Эти различия напрямую влияют на скорость, точность и на то, что можно упаковать. Ниже мы подробно рассмотрим конструкцию каждой блистерной упаковочной машины.

Вальцовочный станок: специалист по высокоскоростным станкам

Принцип работы и профиль движения

А роллерная блистерная упаковочная машина Используется вращающийся нагреваемый барабан. Пластиковая пленка обматывается вокруг барабана, и вакуум втягивает ее в формы в виде карманов на поверхности валика. Поскольку вращение непрерывное, формование никогда не останавливается. Полотно движется вперед цикл за циклом без перерыва.

Основные преимущества: Непревзойденная производительность

Скорость — главная причина, по которой производители выбирают эту технологию. Роликовые машины могут обеспечить стабильную производительность более 200 блистеров в минуту для небольших, простых форм. [2] Для больших объемов производства дженериков, когда один продукт производится в течение нескольких дней, ничто другое не может сравниться с этой производительностью.

Идеальные области применения и ограничения

Эти машины подходят для больших партий однородных таблеток или капсул с небольшой глубиной формования, обычно менее 10 мм. Однако конструкция ротационной формы ограничивает глубину полости и стабильность толщины стенок. Сами формы дороги и требуют больше времени на замену. Если состав вашей продукции меняется еженедельно, эта технология блистерной упаковки создает узкое место.

Станок для производства плоских листов: точность и гибкость.

Принцип работы и разбор цикла

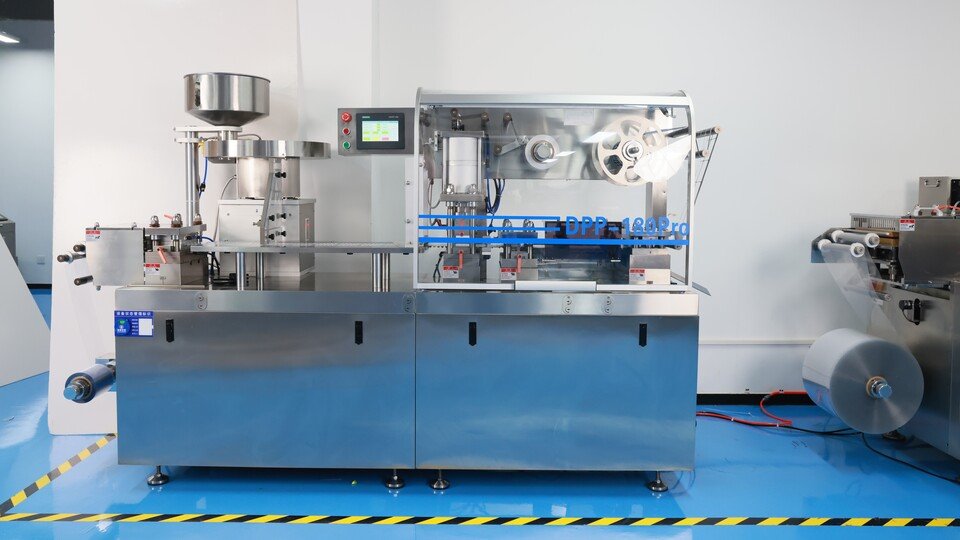

А плоской блистерной упаковочной машине Процесс работает в прерывистом цикле. Плоская формовочная форма прижимается к нагретой плите, придавая форму пластиковому полотну. Полотно останавливается, форма закрывается, вакуум и давление формируют пузырь, форма открывается, и полотно возвращается в исходное положение. Такое прерывистое движение обеспечивает каждому отверстию абсолютно одинаковое время формования.

Основные преимущества: Превосходная глубина и точность формования.

Благодаря тому, что пластик находится под контролируемым давлением на протяжении всей фазы остановки, плоскопечатные машины обеспечивают глубокую вытяжку. Системы с плоскими пресс-формами демонстрируют явные преимущества при глубине формования более 8-12 мм, с возможностью глубокой вытяжки более 25 мм. Они превосходно подходят для сложных форм, таких как лотки для медицинских изделий или косметическая упаковка с острыми контурами. Смена пресс-форм также происходит быстрее, чем на роликовых системах, часто менее чем за 30 минут.

Идеальные области применения и ограничения

Технология плоских печатных плат является предпочтительным выбором для мелкосерийного производства, изделий, требующих глубоких полостей, а также таких предметов, как шприцы или ампулы, требующие бережного обращения. Компромисс заключается в скорости. Серия плоских печатных плат BLISTRIP-II обеспечивает стабильную производительность в 300 упаковок в минуту. Это представляет собой верхний предел возможностей плоских печатных плат, что делает эти машины менее подходящими для массового производства отдельных изделий.

Вальцово-плитный станок: баланс скорости и качества

Объяснение гибридного подхода

Упаковочная машина для таблеток с роликовым механизмом сочетает в себе нагревательную станцию роликового типа и формовочную станцию плоского типа. Пластиковое полотно сначала проходит через предварительно нагревательный ролик. Затем оно попадает в зону формования плоского типа, где формируются полости. Такая конструкция обеспечивает точный контроль формования, характерный для системы плоского типа, и одновременно использует эффективный предварительный нагрев, присущий роликовой системе.

Устранение разрыва в качестве

Гибридная конструкция использует предварительно нагревательный ролик, за которым следует формовка плоской пластины. Конструкция с роликами и пластинами потребляет меньше энергии на основной станции формовки, чем система с чистой формовкой плоской пластины, поскольку предварительно нагревательный ролик распределяет тепловую нагрузку. В то же время, равномерность стенок пузырей приближается к равномерности, достигаемой при использовании технологии формовки плоской пластины. Для производителей, которым необходима приемлемая скорость и хорошее качество формовки, конструкция с роликами и пластинами является оптимальным решением.

Сравнительный анализ: ключевые критерии выбора блистерных машин

Теперь, когда вы знаете, как работает каждая блистерная упаковочная машина, пришло время подобрать её в соответствии с вашими реальными потребностями. Используйте четыре критерия, приведенные ниже, для оценки ваших целей в отношении продукции и производства. Универсального ответа нет — оптимальный выбор определяется типом блистерной упаковочной машины и конкретным ассортиментом вашей продукции, а также целевыми показателями суточной производительности.

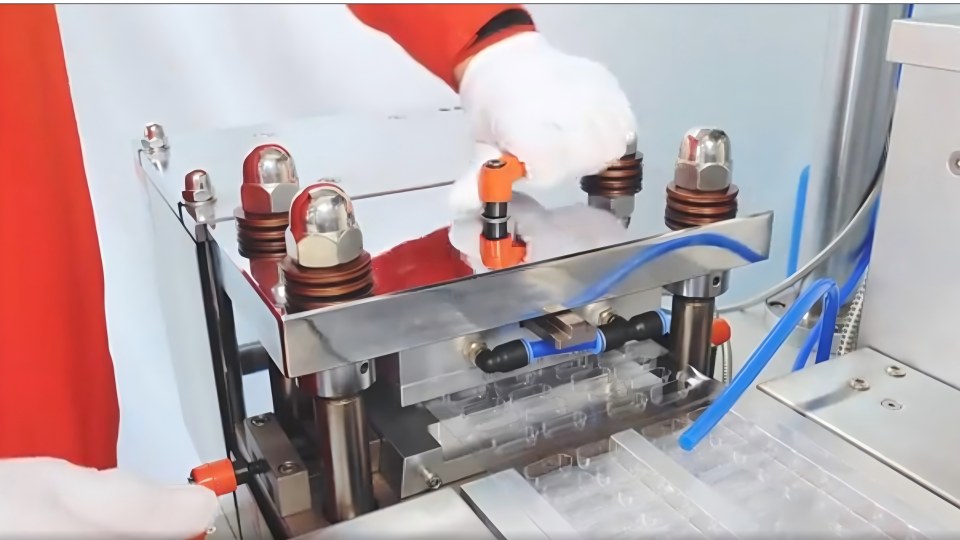

Демонстрация быстрой смены пресс-формы за 10 минут от Rich Packing.

Скорость производства и требования к объему выпуска продукции.

Начните с определения требуемого объема производства. Сколько волдырей в минуту должно образовываться на протяжении всей смены, включая остановки для смены рулонов материала? Сравните свой показатель с тремя другими технологиями:

Роликовые блистерные машины: лучше всего подходят для длительной работы со скоростью менее 300 блистеров в минуту.

Блистерные машины с роликовым конвейером: стабильная производительность 200–800 блистеров в минуту, что делает их идеальными для крупносерийного производства с некоторым разнообразием продукции.

Блистерные машины с плоскими пластинами: подходят для производства менее 300 блистеров в минуту, где гибкость важнее скорости. Этот тип блистерных машин идеально подходит для предприятий, где приоритет отдается быстрой смене продукции, а не максимальной производительности.

Помните, что «максимальная скорость» — это не то же самое, что «скорость, обеспечивающая высокое качество». Блистерная упаковочная машина, работающая на максимальной скорости, может приводить к образованию деформированных полостей или дефектов запайки. Всегда уточняйте у производителя машины допустимую рабочую скорость.

Технические характеристики и совместимость материалов

Технология часто определяется самим продуктом. Учитывайте следующие факторы:

Глубина формования. Если требуется вытяжка глубже 15 мм, необходима машина для формования плоских или роликовых листов; ни одна машина для блистерной упаковки не сможет обеспечить равномерную толщину стенок при такой глубине формования.

Форма и хрупкость изделий. Крупные таблетки, мягкие желатиновые капсулы, шприцы и медицинские расходные материалы неправильной формы требуют бережного и контролируемого формования с помощью плоского или роликового формовочного станка. Механизм остановки и фиксации снижает вибрацию, которая может повредить хрупкие изделия.

Материал для крышек. Все три технологии поддерживают стандартную алюминиево-пластиковую упаковку.

По сравнению с традиционными машинами с полным роликовым механизмом, блистерные упаковочные машины с роликовым и плоским механизмом обеспечивают более стабильную и надежную совместимость с более широким спектром упаковочных материалов, включая алюминиево-алюминиевую композитную упаковку для влагочувствительных фармацевтических препаратов и бумаго-пластиковую упаковку для экологически чистых применений. Более равномерное давление запайки на станции с плоским механизмом также обеспечивает лучшие результаты при отклеивании.

Общая стоимость владения и скрытые издержки

Первоначальная цена покупки отражает лишь часть реальных затрат. Более полезным будет сравнение общей стоимости владения за пять лет. В таблице ниже используются данные, усредненные по отрасли, для типичной линейки планшетов среднего объема производства.

За пять лет эксплуатации более низкое энергопотребление и более быстрая смена режимов работы блистерной упаковочной машины с роликовыми пластинами часто компенсируют несколько более высокие первоначальные инвестиции. Для производственных линий среднего объема это делает категорию блистерных упаковочных машин экономически выгодным выбором.

Кроме того, согласно официальному сайту Rich Packing, машины для высечки блистерной упаковки серии DPH имеют шахматную компоновку высечки, что уменьшает количество горизонтальных отходов по краям и позволяет сэкономить более 10% упаковочного материала по сравнению с традиционными машинами для плоской упаковки. Фактическая экономия материала зависит от формата блистерной упаковки и характеристик материала.

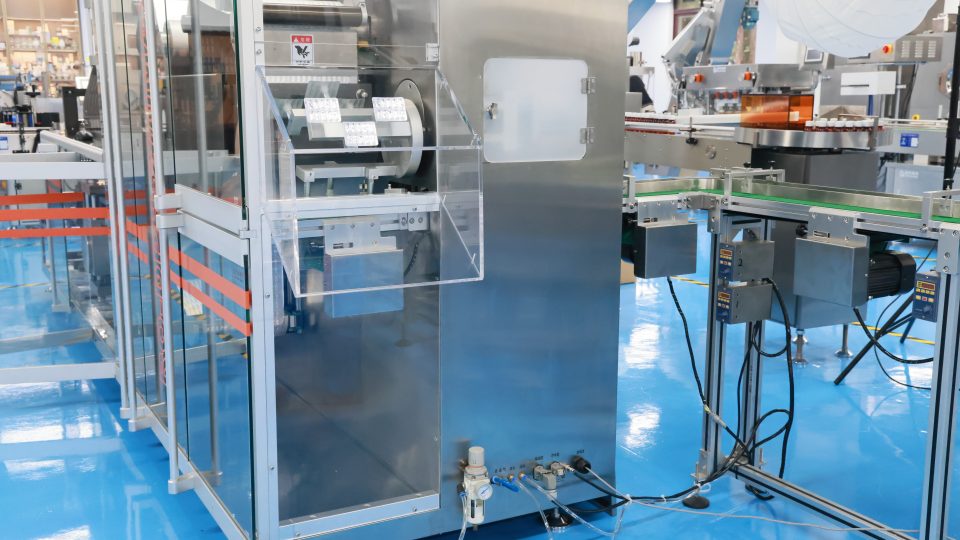

Станция для вырубки, позволяющая сократить количество отходов

Подбор типов оборудования для конкретных отраслей промышленности

Ниже приведены простые рекомендации, основанные на реальных производственных условиях. Используйте их в качестве отправной точки для собственной оценки.

Лекарственные препараты в твердой лекарственной форме

Для таблеток, каплетов и твердых капсул блистерная упаковочная машина, обеспечивающая наилучший баланс скорости и соответствия требованиям GMP, имеет роликовую конструкцию. Например, серия DPH-270MAX от Rich Packing работает со стабильной производительностью 200-400 блистеров в минуту и оснащена шестью независимыми сервоприводами для точной синхронизации. Быстрая смена пресс-форм (менее 10 минут) позволяет одной линии обрабатывать несколько продуктов без потери полной смены — ключевое преимущество для любой блистерной упаковочной машины для фармацевтической продукции.

Именно такой уровень гибкости должны искать производители фармацевтической продукции при оценке новой машины для блистерной упаковки.

Жидкие и полутвердые продукты

Мед, шоколадная паста, косметические кремы и блистеры с жидким наполнителем требуют бережного обращения. В таких случаях блистерная упаковочная машина с плоскими пластинами – правильный выбор. Прерывистое движение предотвращает разбрызгивание, а контролируемое давление запайки не позволяет жидкости загрязнить зону запайки. Модель DPP-270L от Richpacking специально разработана для работы с такими жидкими и полутвердыми веществами, а легко очищаемые поверхности из нержавеющей стали соответствуют строгим гигиеническим требованиям.

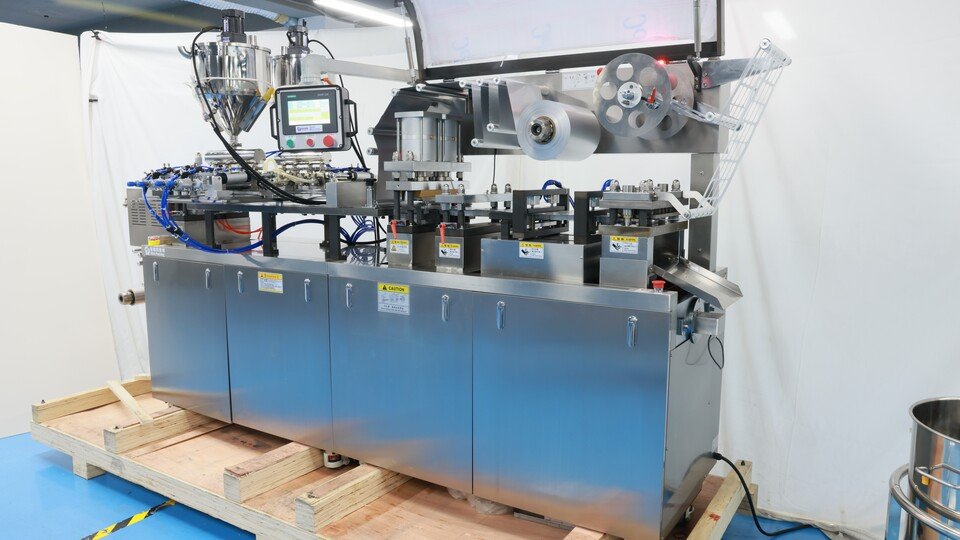

Жидкий алюминиевый пластиковый блистер

Продукты питания, косметика и электроника

Блистерная упаковка используется не только для лекарств. В блистерах также поставляются порционные сливки для кофе, лотки для теней, батарейки-таблетки и наборы инструментов. В этих отраслях часто ежедневно меняется ассортимент продукции, поэтому быстрая смена формата и гибкость в его использовании имеют решающее значение. Блистерная упаковочная машина с роликовыми пластинами и модульной оснасткой, такая как платформа DPH от Rich Packing, может за считанные минуты переключиться с лотка для сливок для кофе на 10 ячеек на блистер с батарейками на 6 ячеек. Такая универсальность позволяет обслуживать несколько рынков с помощью одной машины.

Заключение

Правильно подобранная блистерная упаковочная машина превращает дорогостоящую упаковочную линию в стратегически важный актив для вашего бизнеса. Роликовые машины обеспечивают высокую скорость при массовом производстве таблеток; плоскопечатные машины предлагают точность при изготовлении таблеток сложной формы и небольших партий; технология роликовых машин объединяет оба подхода, обеспечивая при этом снижение энергопотребления и отходов материалов.

Подбирая технологию, соответствующую вашему продукту, потребностям в объеме производства и долгосрочному бюджету, вы избегаете наиболее распространенных и дорогостоящих ошибок при выборе. Тщательно выбранная машина для блистерной упаковки окупается за счет увеличения времени безотказной работы и снижения отходов материалов.

При оценке вашей следующей линии блистерной упаковки команда инженеров Rich Packing может предоставить индивидуальную оценку, чтобы подобрать подходящую технологию, соответствующую вашим конкретным продуктам и производственным целям.

Ссылки

[1] Производительность роликовой машины выше 800 блистеров/мин:

BioProcess Online / Uhlmann. «Система блистерной упаковки для фармацевтических препаратов». https://www.bioprocessonline.com/doc/pharmaceutical-blister-packaging-system-up-to-per-minute-be-0001

[2] Производительность плоской пластины составляет около 300 блистеров/мин:

Компания Jicon Technologies. Серия «BLISTRIP-II». https://www.jicon.in/sites/default/files/2024-03/jicon.html

[3]Richpacking. "Машина для блистерной упаковки таблеток, капсул и пилюль." https://www.richpacking020.com/pill-tablet-capsule-blister-packing-machine_p58.html

Richpacking. "Индивидуально разработанная блистерная упаковочная машина DPP-270Max: окончательная проверка перед отгрузкой."

https://www.richpacking020.com/customized-dpp-270max-blister-packing-machine-final-inspection-before-delivery_n265

Часто задаваемые вопросы

В1: Какой тип блистерной упаковочной машины лучше всего подходит для небольшой фармацевтической компании, выпускающей несколько продуктов?

Наилучшим вариантом является блистерная упаковочная машина с роликовыми пресс-формами. Ее модульная конструкция позволяет менять пресс-формы менее чем за 10 минут, что обеспечивает эффективное производство различных форматов на одной линии. Для очень небольших партий с требованиями к глубокой вытяжке также является надежным выбором машина с плоскими пресс-формами.

В2: Может ли одна и та же блистерная упаковочная машина обрабатывать как алюминиево-пластиковую, так и алюминиево-алюминиевую упаковку?

Да. Блистерные упаковочные машины с роликовыми и плоскими пластинами могут надежно работать с обоими типами материалов при условии правильной настройки температуры и давления. Традиционные машины с полными роликами имеют более ограниченные возможности и лучше всего работают со стандартными материалами на основе ПВХ.

В3: Как рассчитать реальную разницу в стоимости между станками для прокатки, плоских листов и станками для прокатки листовых материалов?

Сосредоточьтесь на трех долгосрочных факторах: энергопотреблении, времени простоя при переналадке пресс-форм и отходах упаковочных материалов. За пять лет меньшее энергопотребление, более быстрая переналадка и сокращение отходов материалов в роликовом формовочном станке часто компенсируют более высокие первоначальные инвестиции. Запросите у поставщика прогноз общей стоимости владения, основанный на вашем конкретном ассортименте продукции и графике смен.
