Машина для упаковки блистерной упаковки
| Максимальная вместимость | 4800 упаковок/час |
| Диапазон сцепления | 30-220 мм |
| Максимальная площадь формования | 330*180 мм |
| Максимальная глубина формования | 40 мм |
| Мощность термосварки | 3,5 кВт |
| Источник питания | AC380V 220V 50Hz/60Hz |
| Измерение | 3500*1500*1800 мм |
Хотите узнать больше об этом продукте?
ОТПРАВИТЬ
СООБЩЕНИЕ
Что-то непонятно?
Не стесняйтесь обращаться ко мне, и я с удовольствием отвечу на все ваши вопросы.
Машина для упаковки блистерной пленки: технологический процесс и основные преимущества для промышленной упаковки.
В мировой фармацевтической, электронной (3C) и мелкосерийной) промышленности блистерная упаковка стала незаменимым упаковочным решением благодаря превосходной защите продукта, четкому отображению и удобству транспортировки. По данным Market Research Future, ожидается, что мировой рынок блистерной упаковки будет расти со среднегодовым темпом роста 5,2% в период с 2023 по 2030 год, при этом на фармацевтическую промышленность и бытовую электронику будет приходиться более 70% спроса. Для производителей, стремящихся к эффективным, соответствующим стандартам и стабильным упаковочным решениям, высокопроизводительная машина для блистерной упаковки является ключевой инвестицией, которая напрямую влияет на эффективность производства, качество продукции и конкурентоспособность на рынке.

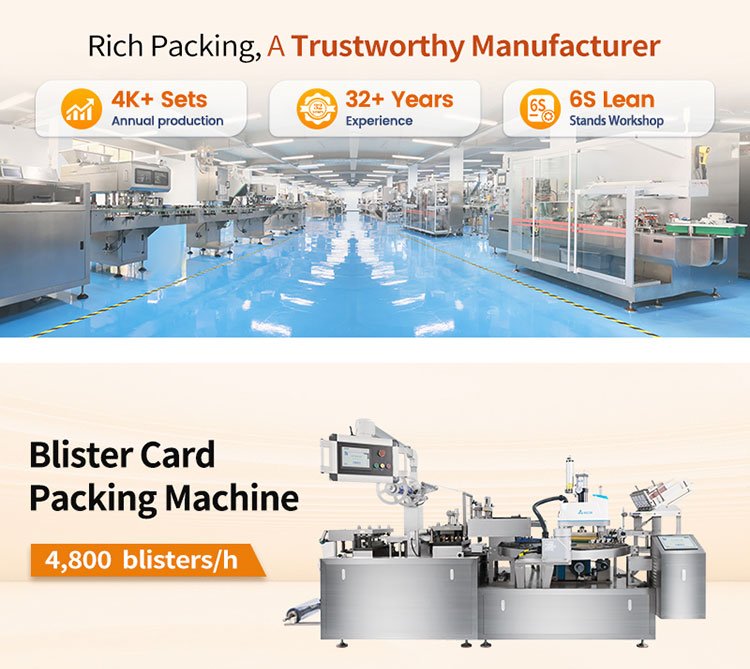

Компания Guangdong Rich Packing Machinery Co., Ltd., ведущий производитель фармацевтического и упаковочного оборудования с более чем 32-летним опытом, разработала современную машину для блистерной упаковки, которая сочетает в себе передовые технологии автоматизации, строгие стандарты соответствия и универсальность применения. Эта машина не только отвечает требованиям GMP фармацевтической промышленности, но и адаптируется к потребностям упаковки батарей, электронных компонентов, мелкого инструмента и других промышленных товаров. Ниже мы подробно рассмотрим основные области применения, научно обоснованный рабочий процесс, технические преимущества и отраслевую ценность этой машины для блистерной упаковки, предоставляя исчерпывающее руководство для мировых производителей и покупателей.

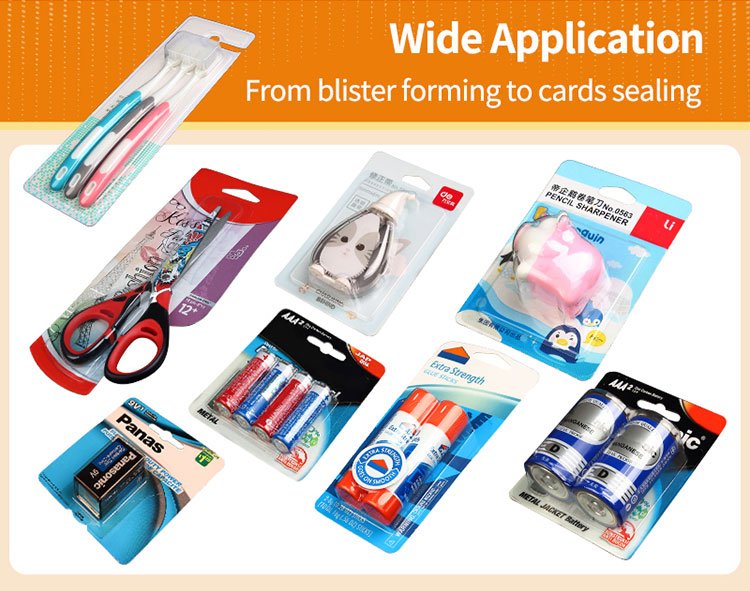

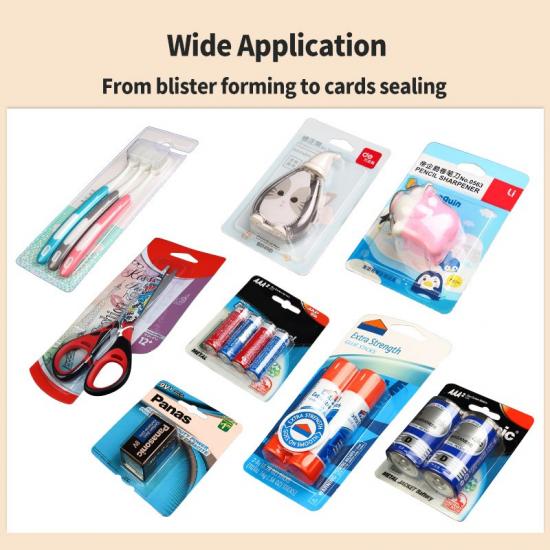

Основные области применения упаковочных машин для блистерной упаковки: за пределами фармацевтической промышленности.
Машина для производства блистерных карт — это универсальное упаковочное оборудование, предназначенное для запечатывания продукции в пластиковые блистеры (ПВХ/ПЭТ) и бумажные карты, образуя плотную защитную упаковку. Она применяется в различных отраслях промышленности, в том числе:
1. Электронная и аккумуляторная промышленность 3C
Надежное решение для упаковки мелких электронных компонентов (например, разъемов, резисторов, диодов) и различных батарей (кнопочных, литий-ионных, цилиндрических). Специализированная машина для запечатывания батарейных блистеров обеспечивает влагонепроницаемое и антистатическое уплотнение, защищающее чувствительные электронные компоненты и батареи от воздействия окружающей среды, гарантируя работоспособность продукции во время хранения и транспортировки. Жесткая блистерная упаковка также предотвращает деформацию продукта или короткое замыкание, вызванное ударами.
2. Мелкий хозяйственный сектор и индустрия товаров повседневного спроса
Подходит для упаковки мелких крепежных изделий (винтов, гаек, болтов), канцелярских товаров (булавки, скобы) и предметов повседневного обихода (косметические губки, мелкие инструменты). Настраиваемые формы машины позволяют упаковывать изделия неправильной формы, а плотная блистерная упаковка предотвращает потерю или рассыпание мелких предметов, повышая эффективность упаковки и улучшая презентацию продукции.
3. Пищевая промышленность
Используется для упаковки мелких пищевых продуктов, таких как конфеты, жевательная резинка и пакетики растворимого кофе. Использование пищевых материалов и точная технология герметизации обеспечивают безопасность пищевых продуктов, изолируют кислород и влагу, а также сохраняют свежесть продукта. Блистерная упаковка также повышает видимость продукта на полках магазинов, увеличивая готовность потребителей к покупке.
Научный алгоритм работы упаковочной машины для блистерной упаковки: 11 шагов к идеальной упаковке.
Упаковочная машина для блистерной упаковки обеспечивает автоматизированную, стандартизированную упаковку за счет точного, последовательного рабочего процесса. Каждый этап разработан для обеспечения качества формирования блистера, точности размещения продукта и надежности запечатывания. Ниже приведено подробное описание рабочего процесса, состоящего из 11 основных этапов:
Шаг 1: Размотка рулонного материала ПВХ/ПЭТ
Процесс начинается с размотки исходного упаковочного материала — обычно рулонной пленки из ПВХ или ПЭТ — с держателя материала. Машина оснащена системой контроля натяжения, которая поддерживает стабильную скорость подачи пленки, предотвращая образование складок или разрывов. Это обеспечивает равномерную толщину и плоскость блистера, закладывая основу для последующего формования. ПВХ предпочтительнее из-за его низкой стоимости и хорошей формуемости, в то время как ПЭТ подходит для термостойкой или экологически чистой упаковки.
Шаг 2: Предварительный нагрев
Размотанная ПВХ/ПЭТ-пленка подается в зону предварительного нагрева, где нагревается до температуры 80-120℃ (регулируется в зависимости от типа материала). Предварительный нагрев размягчает пленку, повышая ее пластичность и подготавливая к процессу формования. Температура точно контролируется системой ПЛК с погрешностью ±1℃, чтобы избежать деградации материала или плохого формования.

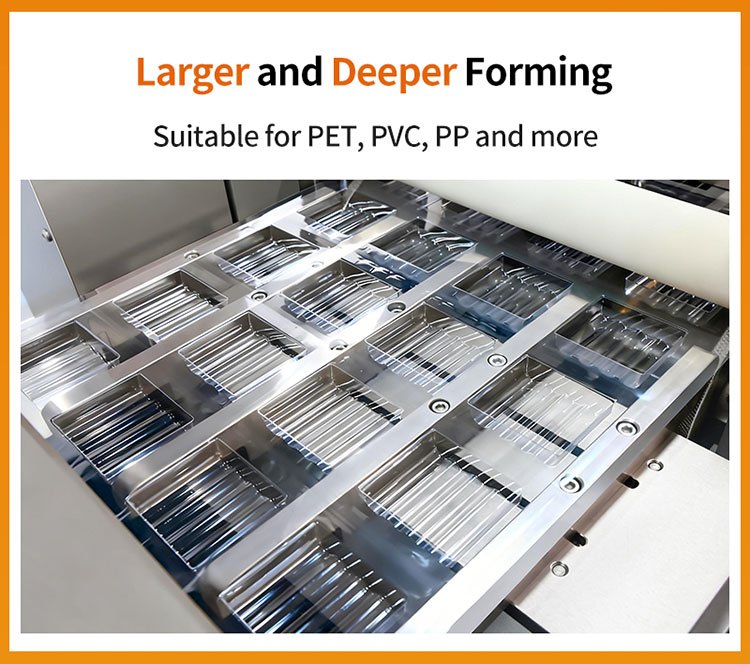

Шаг 3: Формование (образование пузырьков)
Предварительно нагретая пленка поступает в формовочную станцию, где с помощью формы и вакуумного отсоса она прессуется в блистер нужной формы. Форма изготавливается на заказ в соответствии с размером и формой изделия — будь то одна ячейка для крупных изделий или несколько ячеек для мелких предметов (например, нескольких таблеток или батареек). Сила вакуумного отсоса (регулируемая с помощью сенсорного экрана) обеспечивает плотное прилегание пленки к форме, формируя гладкий, точный блистер с четкими краями и без деформаций. Этот этап имеет решающее значение для обеспечения надежной фиксации изделия в блистере во время последующих процессов.
Шаг 4: Тяга сервомотора
После формования блистерная пленка протягивается вперед с помощью системы привода от сервомотора. Сервомотор обеспечивает точное, бесступенчатое регулирование скорости, синхронизируя скорость подачи пленки с процессами формования, перфорации и запайки. Эта синхронизация исключает провисание или растяжение пленки, обеспечивая точное позиционирование каждого блистера относительно последующих обрабатывающих станций. Высокая точность сервомотора (погрешность позиционирования ≤0,02 мм) гарантирует постоянное расстояние между блистерами и однородность упаковки.
Шаг 5: Сбор рулонов мусора
В процессе формования излишки пленки (отходы) вокруг блистеров отделяются и собираются системой сбора отходов. Автоматическая система сбора отходов предотвращает их накопление на производственной линии, сокращая частоту ручной очистки и улучшая гигиену цеха. Собранные отходы могут быть переработаны, что снижает количество отходов материалов и воздействие на окружающую среду, соответствуя тенденциям устойчивого производства.

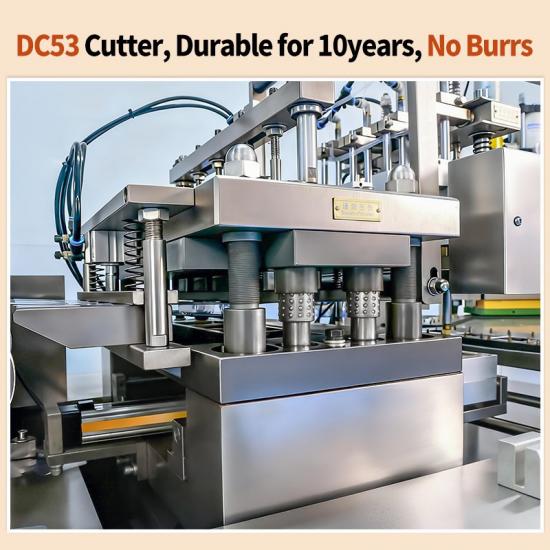

Шаг 6: Пробивание пластиковых блистеров
Затем блистерная пленка с сформированными полостями подается в станцию перфорации, где прецизионный штамп разрезает пленку на отдельные блистерные ячейки. Процесс перфорации синхронизирован с приводом сервомотора, что обеспечивает чистые, без заусенцев, края каждого блистера.

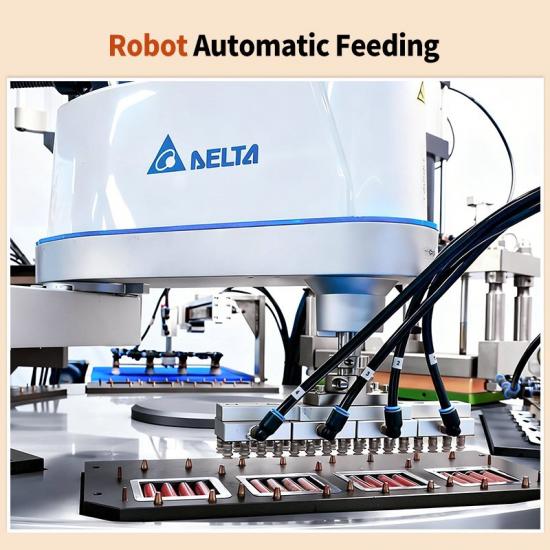

Шаг 7: Роботизированная рука удаляет пузыри и помещает их в формы для изготовления гусениц.
Автоматизированный роботизированный манипулятор с вакуумными присосками захватывает перфорированные блистеры и помещает их в предварительно установленные направляющие формы. Роботизированный манипулятор работает с высокой точностью (точность позиционирования ≤0,1 мм), обеспечивая правильное выравнивание каждого блистера в направляющей — предотвращая смещение во время размещения и запечатывания продукта. Этот этап заменяет ручное размещение блистеров, снижая трудозатраты и количество человеческих ошибок, а также повышая эффективность производства.
Шаг 8: Зона ручной загрузки
На станции ручной загрузки операторы помещают продукцию (таблетки, батареи, компоненты) в блистерные ячейки. Станция имеет эргономичную компоновку, что снижает утомляемость оператора во время длительных смен. Для крупносерийного производства машина может быть дополнительно оснащена автоматической системой подачи (настраиваемой в зависимости от типа продукции) для дальнейшего повышения уровня автоматизации и снижения зависимости от рабочей силы.

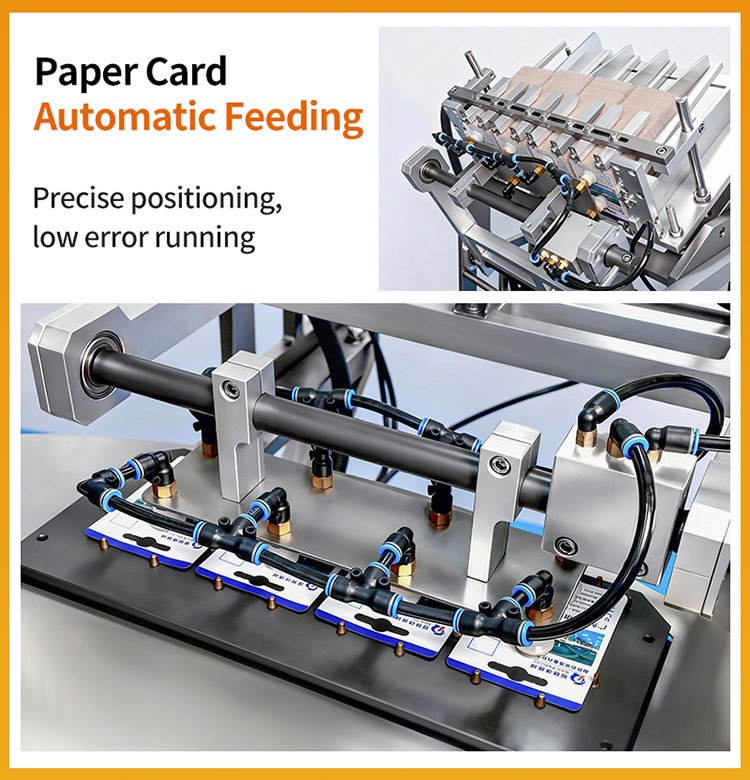

Шаг 9: Автоматическая подача бумажных карт
Пока продукция загружается в блистеры, автоматическая система подачи бумажных карточек подает предварительно напечатанные бумажные карточки (с информацией о продукте, логотипами или штрихкодами) в станцию запечатывания. Скорость подачи бумажных карточек синхронизирована с потоком блистеров и продукции, обеспечивая соответствие каждого блистера одной бумажной карточке. Система использует фотоэлектрический датчик для определения наличия бумажных карточек, предотвращая ошибки подачи или потерю карточек.

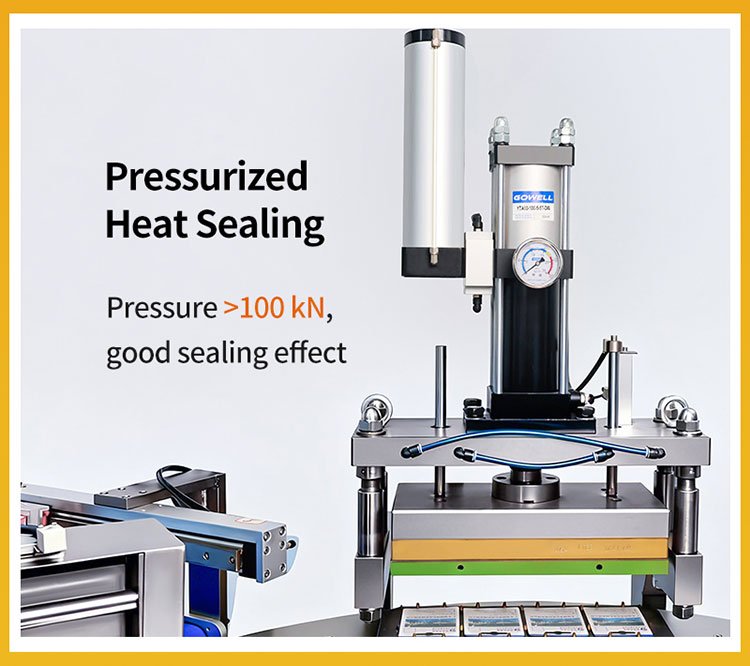

Шаг 10: Запечатывание пластиковых блистеров и бумажных карточек.
Блистеры (с продукцией) и бумажные карточки транспортируются на станцию запайки, где они склеиваются с помощью тепла и давления. Машина для запайки блистерных карточек использует систему точного контроля температуры и давления, при этом температура запайки регулируется в диапазоне 100-160℃, а давление — в диапазоне 0,3-0,6 МПа. Время запайки контролируется ПЛК, обеспечивая плотное и равномерное запечатывание, предотвращающее отслаивание или протечки. В случае упаковки батарей этот этап формирует влагозащитный барьер, защищающий батарею от воздействия окружающей среды, а в случае фармацевтических препаратов — обеспечивает защиту от несанкционированного вскрытия и соответствие нормативным стандартам.
Шаг 11: Роботизированная рука захватывает готовые изделия и перемещает их на конвейерную ленту.
После запечатывания роботизированная рука захватывает готовые блистерные упаковки и помещает их на конвейерную ленту, которая транспортирует продукцию на следующий этап (например, упаковку в коробки, маркировку или контроль качества). Скорость конвейерной ленты регулируется в соответствии с потребностями последующего производства, обеспечивая бесперебойный рабочий процесс. Готовая упаковка отличается аккуратными швами, хорошей видимостью продукта и стабильными размерами, отвечая требованиям качества розничной и промышленной отраслей.
7 основных технических преимуществ упаковочной машины для блистерной упаковки: эффективность, соответствие стандартам и универсальность.
Упаковочная машина для блистерной упаковки от Rich Packing выделяется на рынке благодаря передовой технической конструкции, строгому соответствию стандартам и удобству в эксплуатации. Ниже перечислены ее ключевые преимущества, разработанные для решения реальных производственных проблем:
1. Корпус из нержавеющей стали 304: соответствует стандартам GMP и легко чистится.
Внешние и контактирующие с продуктом детали машины изготовлены из высококачественной нержавеющей стали марки 304, соответствующей требованиям GMP фармацевтической и пищевой промышленности. Гладкая, без зазоров поверхность нержавеющей стали предотвращает скопление материала и рост бактерий, что упрощает очистку и дезинфекцию (достаточно протереть дезинфицирующим средством).
2. Импортный инверторный регулятор скорости и сенсорный ПЛК: автоматизированный и удобный в использовании.
Оснащенная импортным инвертором, машина предлагает бесступенчатую регулировку скорости (0-50 циклов в минуту), что позволяет производителям подбирать скорость упаковки в соответствии с производственными потребностями. Цветной сенсорный экран (человеко-машинный интерфейс) и система управления ПЛК упрощают работу — операторы могут устанавливать параметры (температура, скорость, давление), отслеживать производственные данные (выпуск продукции, частота ошибок) и устранять неполадки с помощью интуитивно понятных значков и подсказок. Система ПЛК также поддерживает регистрацию и экспорт данных, что обеспечивает отслеживаемость партий и соответствие требованиям регулирующих органов.

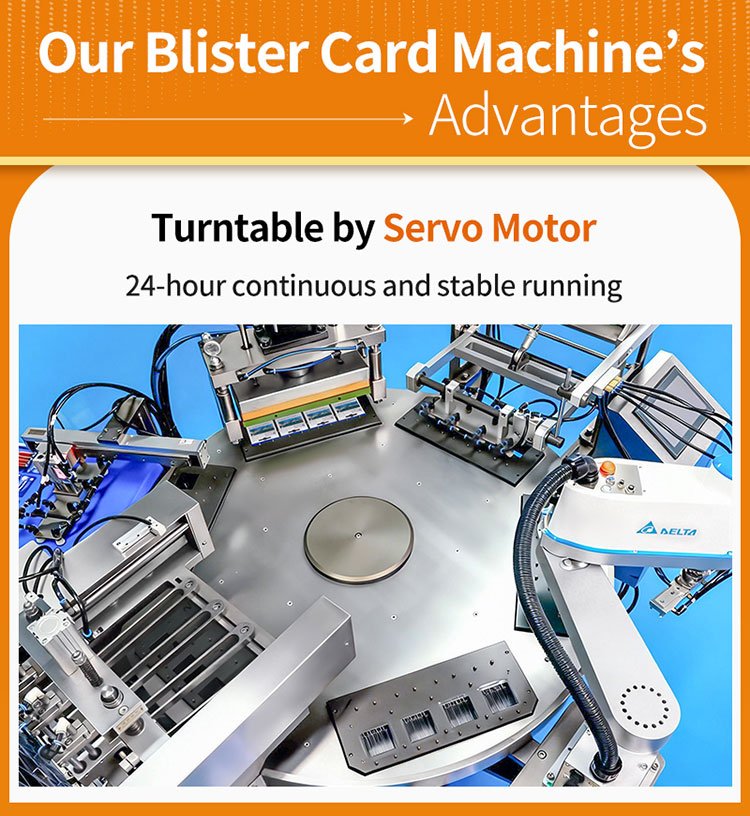

3. Бесступенчатая регулировка хода сервомотора: простая смена пресс-форм и регулировка.
В машине используется система управления ходом пресс-формы с сервомотором, позволяющая быстро регулировать размер блистера и давление запайки без использования сложных инструментов. Смена пресс-форм занимает 15-20 минут, что делает машину подходящей для мелкосерийного производства различных спецификаций. Такая гибкость особенно ценна для производителей, выпускающих несколько товарных линий, поскольку сокращает время простоя и повышает эффективность производства. Высокая точность сервомотора также обеспечивает стабильное управление ходом пресс-формы, поддерживая качество упаковки в разных партиях.
4. Фотоэлектрическая система управления и сигнализации: предотвращение перебоев в производстве.
Оснащенная высокочувствительными фотоэлектрическими датчиками, машина автоматически определяет наличие ПВХ/ПЭТ-пленки и бумажных карточек. Если пленка заканчивается, запас бумажных карточек исчерпан или происходит замятие, машина немедленно останавливает работу и включает звуковой сигнал, предотвращая пустую упаковку, потери материала или повреждение оборудования. Эта интеллектуальная система мониторинга снижает необходимость ручного контроля и обеспечивает непрерывное, стабильное производство.
5. Сплит-система: удобная транспортировка и установка.
Машина имеет разборную конструкцию, разделяющую основной корпус на 2-3 модуля, которые легко разбираются и собираются. Такая конструкция уменьшает габариты и вес каждого компонента, что делает транспортировку удобной — даже для узких дверных проемов цехов или для перевозки на большие расстояния. Разборная конструкция также упрощает установку и отладку на месте, а техническая команда Rich Packing обеспечивает глобальную поддержку на месте для быстрой настройки и ввода в эксплуатацию.
6. Устройство подачи плёнки для наращивания кожного покрова: экономия материалов и снижение затрат.
В машине используется система подачи пластиковой пленки намотанного типа, которая минимизирует отходы материала по сравнению с системами подачи листовой пленки. Контроль натяжения и точная тяга обеспечивают полное использование пленки, снижая процент брака до ≤0,5%. Для производителей с большими объемами производства это означает значительную экономию затрат на материалы в долгосрочной перспективе. Кроме того, система совместима с пленкой различной толщины (0,2-0,8 мм), адаптируясь к различным требованиям к прочности упаковки.
7. Настраиваемые пресс-формы и подающие устройства: универсальная адаптируемость.
Компания Rich Packing предлагает полностью настраиваемые пресс-формы и автоматические податчики, разработанные с учетом потребностей пользователя. Пресс-формы могут быть спроектированы для изделий любой формы и размера — от маленьких батареек-таблеток до крупных медицинских приборов, — а автоматические податчики могут быть адаптированы к конкретным типам продукции (например, вибрационные податчики для таблеток, вакуумные податчики для батареек). Такая универсальность позволяет упаковочной машине для блистерной упаковки адаптироваться к потребностям различных отраслей промышленности, устраняя необходимость в специализированном оборудовании для каждой производственной линии и снижая капиталовложения.
Заключение: Машина для упаковки блистерной упаковки – краеугольный камень эффективной и соответствующей нормативным требованиям упаковки.
В условиях современной конкурентной производственной среды блистерная упаковочная машина — это не просто упаковочный инструмент, а стратегически важный актив, повышающий защиту продукции, улучшающий эффективность производства и обеспечивающий соответствие нормативным требованиям. Блистерная упаковочная машина Rich Packing, благодаря своему 11-этапному научно обоснованному рабочему процессу, 7 ключевым техническим преимуществам и универсальности применения, отвечает разнообразным потребностям фармацевтической, электронной, машиностроительной и пищевой промышленности.
Независимо от того, являетесь ли вы фармацевтическим производителем, стремящимся к упаковке, соответствующей стандартам GMP, компанией по производству электроники, нуждающейся во влагозащищенной упаковке батарей, или производителем оборудования, желающим оптимизировать упаковку мелких изделий, эта машина для блистерной упаковки обеспечивает стабильную производительность, экономию затрат и конкурентоспособность на рынке. Благодаря 28-летнему опыту компании Rich Packing, глобальной поддержке и строгому контролю качества, это идеальный выбор для производителей, стремящихся к масштабированию производства и выходу на мировые рынки.
Чтобы узнать больше о машине для упаковки в блистерные карты, запросить индивидуальное коммерческое предложение или посмотреть демонстрацию производственного процесса, посетите официальный сайт Rich Packing. Наша профессиональная команда продаж и инженеров поможет вам разработать индивидуальное упаковочное решение, соответствующее масштабам вашего производства, техническим характеристикам продукции и нормативным требованиям.
Часто задаваемые вопросы: Часто задаваемые вопросы о машине для упаковки блистерной упаковки
В1: Какие материалы может обрабатывать упаковочная машина для блистерной упаковки?
A: Машина совместима с рулонными пленками из ПВХ и ПЭТ (толщина 0,2-0,8 мм) для формирования блистеров, а также с различными бумажными карточками (мелованная бумага, картон, алюминиево-пластиковые композитные карточки) для запечатывания. Для особых нужд (например, в целях защиты окружающей среды) ее также можно адаптировать для работы с биоразлагаемыми пленками из ПЛА.
В2: Можно ли использовать эту машину для упаковки аккумуляторов?
А: Да, это идеальная машина для запечатывания батарейных карт, подходящая для кнопочных батарей, литий-ионных батарей, цилиндрических батарей и других типов. Влагозащитная герметизация, антистатическая конструкция и настраиваемые пресс-формы обеспечивают безопасную и надежную упаковку чувствительных батарей.
В3: Сколько времени занимает смена пресс-форм для разных изделий?
А: Благодаря бесступенчатой регулировке хода сервомотора и конструкции пресс-формы, не требующей инструментов, замена пресс-формы может быть завершена за 15-20 минут. Компания Rich Packing предоставляет подробные инструкции по замене пресс-форм и обучение на месте, чтобы операторы могли быстро переключаться между техническими характеристиками продукции.
В4: Какова производительность упаковочной машины для блистерной упаковки?
A: Скорость производства машины регулируется с помощью инвертора, максимальная производительность составляет 50 циклов в минуту (в зависимости от размера продукта и количества ячеек в блистере). Например, 4-гнездная пресс-форма для таблеток может производить до 200 упаковок в минуту.
В5: Легко ли обслуживать эту машину?
А: Да. Модульная конструкция и простая структура машины упрощают ежедневное техническое обслуживание — стандартные задачи (очистка, смазка, калибровка датчиков) можно выполнить за 30 минут. Компания Rich Packing предоставляет подробное руководство по техническому обслуживанию и круглосуточную техническую поддержку для решения любых проблем.
Вопрос 6: Можно ли интегрировать эту машину с другим упаковочным оборудованием?
А: Да, машина оснащена зарезервированными интерфейсами для бесшовной интеграции с картонажными машинами, этикетировочными машинами и контрольно-измерительным оборудованием. Компания Rich Packing может предложить комплексное решение для упаковочной линии, адаптированное к вашему производственному процессу.
