Руководство по фармацевтическим смесителям: основные типы, применение и как выбрать

Смешивание является центральной технологической операцией при производстве твёрдых лекарственных форм. Порошки, гранулы, активные фармацевтические ингредиенты и вспомогательные вещества часто необходимо объединить перед грануляцией, прессованием таблеток, наполнением капсул или упаковкой порошков. Фармацевтический смеситель создаёт необходимое движение для распределения этих материалов по всей партии, но сама машина не определяет качество смеси. На конечный результат влияют размер частиц, насыпная плотность, сыпучесть, последовательность загрузки, уровень заполнения, время смешивания и перемещение материалов.

Термины «фармацевтический смеситель» и «фармацевтический блендер» часто используются как взаимозаменяемые. В производстве твёрдых лекарственных форм слово «блендер» обычно относится к оборудованию для сухих порошков и гранул, тогда как «смеситель» также может описывать оборудование для влажного смешивания и грануляции. Это руководство посвящено смесителям, используемым для фармацевтических порошков и гранул, с особым вниманием к V-образному смесителю и 3D-смесителю.

Что такое фармацевтический смеситель?

Фармацевтический смеситель объединяет два или более материала в смесь, подходящую для следующего этапа производства. При производстве твёрдых лекарственных форм партия может содержать АФИ, наполнители, связующие вещества, дезинтегранты, скользящие вещества, смазывающие вещества, сухие гранулы или покрытые пеллеты.

Машина должна создавать подходящий характер движения частиц без излишнего повреждения, нагрева, прилипания или сегрегации. Конечная точка зависит от состава и процесса, а не от универсального времени смешивания или рекламируемого показателя однородности. ICH Q8(R2) связывает понимание состава, свойства материалов, параметры процесса и производственный контроль, подтверждая принцип, что никакая отдельная настройка смесителя не может заменить понимание процесса.

Как смешиваются фармацевтические порошки

• Внутри фармацевтического блендера могут действовать несколько механизмов:
• Диффузия перемещает отдельные частицы по поверхности слоя порошка.
• Конвекция переносит большие группы порошка между различными участками ёмкости.
• Перекатывание поднимает, разделяет и повторно объединяет материал при вращении ёмкости.
• Сдвиг создаёт относительное движение между слоями материала с помощью приводных внутренних компонентов.

Большинство машин объединяют более одного механизма. ФармацевтическийV-образный смеситель в основномопирается на перекатывание и диффузию, ленточный блендер создаёт более сильную конвекцию, 3D-смесительфармацевтический создаёт многомерную траекторию движения порошка, авысокоскоростнойгранулятор-смеситель с высоким сдвигомиспользует импеллер и измельчитель во время влажной грануляции.

Большая сила воздействия не всегда является лучшим решением. Мягкое перекатывание защищает хрупкие гранулы, тогда как когезионные порошки могут требовать более активного перемешивания. Более сильный сдвиг может способствовать влажному гранулированию, но также может изменять структуру частиц или повышать температуру.

Почему выбор смесителя имеет значение

Выбранный фармацевтический смеситель влияет на время обработки, выгрузку, очистку, перемещение и воспроизводимость партий. Он также влияет на поведение смеси при подаче втаблеточный пресс,машину для наполнения капсул, гранулятор или машину для наполнения порошком.

Даже подходящая машина может создавать неудовлетворительную смесь, если различия в размере частиц или плотности слишком велики, последовательность загрузки неподходящая, уровень заполнения выходит за пределы практического диапазона или материал разделяется после выгрузки. Исследования фармацевтического смешивания показывают, что однородность зависит от конструкции оборудования, концентрации АФИ, последовательности загрузки, уровня заполнения, времени, скорости, масштаба и свойств порошка, таких как размер, форма, плотность и когезионность.

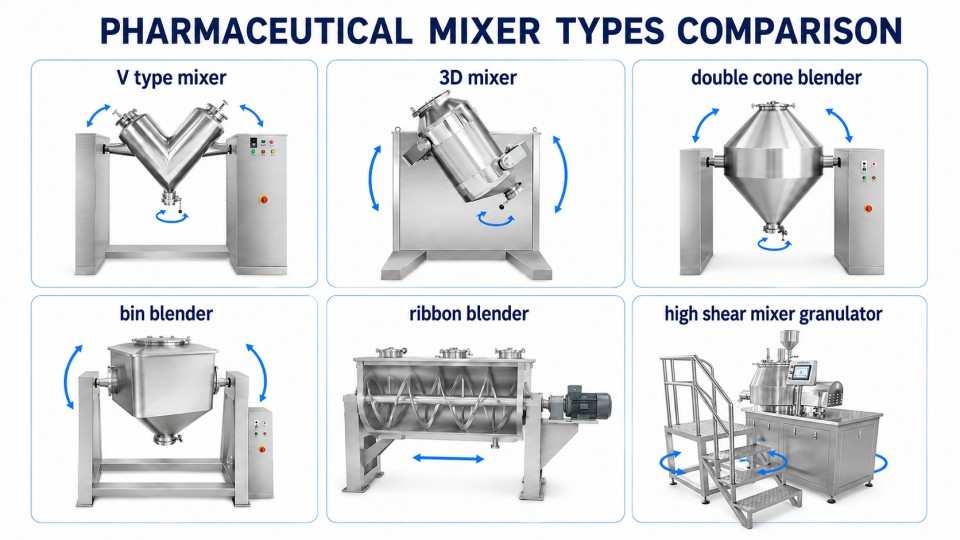

Основные типы фармацевтических смесителей

Различные конструкции смесителей создают разное движение материала. Следующее сравнение посвящено оборудованию, обычно используемому для порошков, гранул и производства твёрдых лекарственных форм.

Барабанные смесители

V-образные смесители, 3D-смесители, смесители с двойным конусом и смесители для бункеров перемещают материал за счёт вращения или изменения положения ёмкости. Обычно они обеспечивают относительно низкое воздействие сдвига и подходят для сухих порошков или гранул, которые могут перемещаться внутри порошкового слоя без сильного механического воздействия.

V-образный смеситель разделяет партию между двумя соединёнными ветвями и повторно объединяет её в нижней части, что делает его практичным для сыпучих порошков, сухих гранул и бережной обработки.

3D-смеситель перемещает ёмкость в нескольких направлениях, создавая более сложную траекторию при сохранении низкого сдвигового воздействия. Он полезен, когда испытания показывают, что смешивание с вращением по одной оси недостаточно эффективно перераспределяет материал.

Смеситель с двойным конусом обеспечивает бережное смешивание и выгрузку, но, как и другие барабанные смесители, может испытывать трудности с когезионными порошками. Смеситель для бункеров или IBC-контейнеров использует транспортный контейнер как ёмкость для смешивания, сокращая этапы перегрузки, если система подъёма, выгрузки и очистки совместима.

Оборудование для принудительного смешивания и влажного смешивания

Ленточный смеситель использует спиральные ленты для более интенсивного конвективного перемещения и подходит для крупных партий или порошков, требующих более активного смешивания, хотя его валы, уплотнения и торцевые части корыта создают дополнительные требования к очистке.

Высокосдвиговый смеситель-гранулятор использует импеллер и измельчитель для распределения связующего вещества и формирования влажных гранул. Он не является прямой заменой для бережного финального смешивания. Исследования показывают, что неоднородность может возникать как при сухом смешивании, так и при влажном массировании, поэтому необходимо оценивать весь процесс целиком.

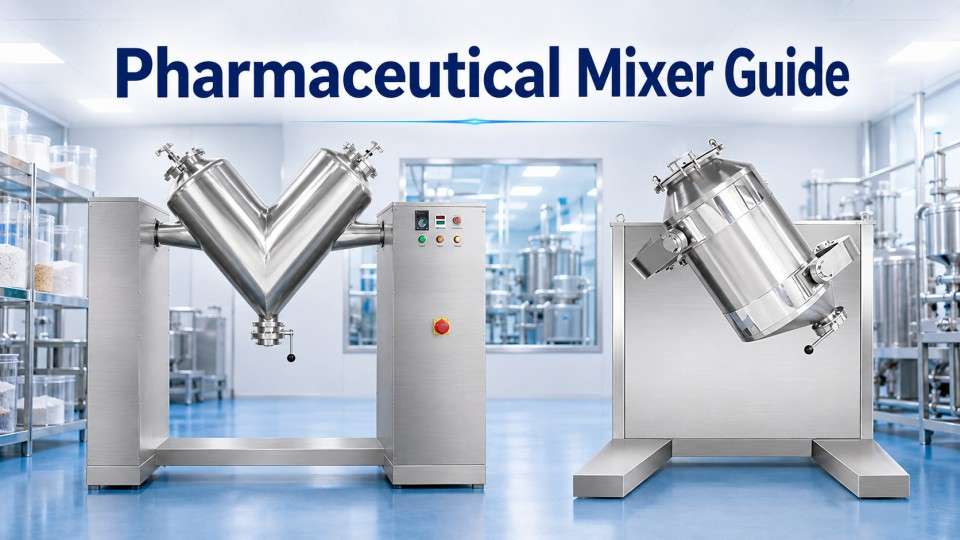

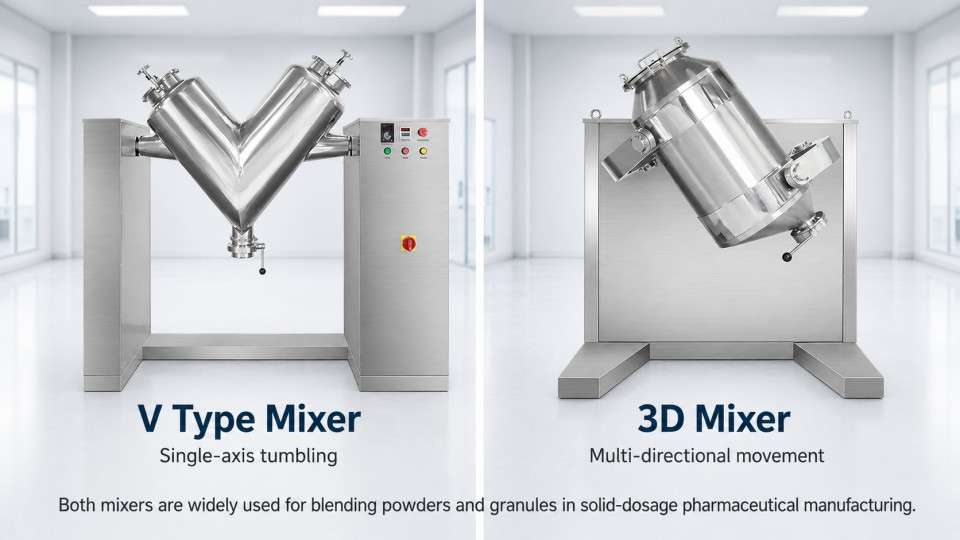

V-образный смеситель против 3D-смесителя для фармацевтических порошков

Rich Packing предоставляет V-образные смесители и 3D-смесители для применения с порошками и гранулами. Выбор следует начинать с характеристик материала и производственных требований, а не с предположения, что более сложная машина всегда лучше.

AV-образный смеситель часто является практичной отправной точкой для свободно текучей рецептуры с контролируемым диапазоном размера частиц и плотности. 3D-смеситель становится более актуальным, когда разнонаправленное движение обеспечивает лучшее перераспределение материалов при испытаниях.

Ни одна из конструкций автоматически не устраняет сегрегацию и не гарантирует фиксированный процент однородности. Когезионные порошки могут оставаться сложными для смешивания в обоих случаях, а компоненты с сильно различающимися размером или плотностью могут разделяться при выгрузке. Поэтому выбор должен основываться на фактических характеристиках материала.

Как выбрать правильный фармацевтический смеситель

Начните с материала

Выбор начинается со свойств рецептуры:

• форма порошка или гранул;
• распределение размера частиц;
• насыпная плотность и текучесть;
• когезионность и склонность к агломерации;
• чувствительность к влаге и электростатические свойства;
• хрупкость частиц;
• концентрация АФИ и соотношения компонентов.

Свойства порошка влияют на смешивание, перемещение, таблетирование и заполнение капсул. Плохая текучесть может привести к нестабильному движению через бункеры и питатели, а различия в свойствах частиц могут увеличить риск сегрегации.

Соотнесите размер партии и диапазон заполнения

Номинальный объём ёмкости не равен полезной вместимости партии. Порошку необходимо пространство для движения, а недостаточное заполнение также может ослабить предполагаемую циркуляцию. При выборе партии необходимо учитывать как массу, так и насыпной объём.

Эффективный диапазон заполнения должен быть установлен для конкретной машины и рецептуры. Исследования показали, что высокий уровень заполнения может создавать плохо перемещающиеся зоны, поэтому один процент загрузки не следует применять ко всем фармацевтическим смесителям.

Изучите подачу, выгрузку и перемещение

Смесь может разделяться во время выгрузки, транспортирования, заполнения бункера или заполнения матрицы. Поэтому при выборе следует учитывать высоту падения, вибрацию, движение воздуха, геометрию ёмкости и этапы перемещения.

Обзоры производства таблеток указывают на свойства частиц, текучесть порошка, геометрию оборудования и последовательные этапы обработки как на взаимосвязанные причины сегрегации.

Оцените очистку и переналадку

Важные вопросы включают возможность доступа к контактирующим с продуктом поверхностям, возможность снятия ёмкости или внутренних компонентов, места накопления остатков и соответствие сухой очистки, влажной очистки или системы CIP.

Марка нержавеющей стали, качество обработки поверхности, съёмные детали и распылительные устройства могут поддерживать гигиеничную конструкцию, но ни один из этих факторов не делает смеситель автоматически соответствующим требованиям GMP. Руководство FDA по валидации процессов подчёркивает необходимость научных доказательств и контроля жизненного цикла, а ICH Q9(R1) рекомендует решения на основе оценки рисков, пропорциональные неопределённости и важности.

Подтвердите производительность с помощью испытаний материалов

Полезное испытание материала должно включать:

• последовательность загрузки и подачи;
• смешивание при предлагаемом уровне заполнения;
• репрезентативный отбор проб;
• характеристики выгрузки;
• остатки продукта;
• перенос на следующий этап процесса;
• очистка и переналадка.
•

Материал не следует оценивать только по его внешнему виду внутри ёмкости. Одна точка отбора проб может не отражать состояние всей партии. Исследования с многоточечным мониторингом показали, что наблюдение только за одним участком смесителя может искажать фактическое состояние смешивания.

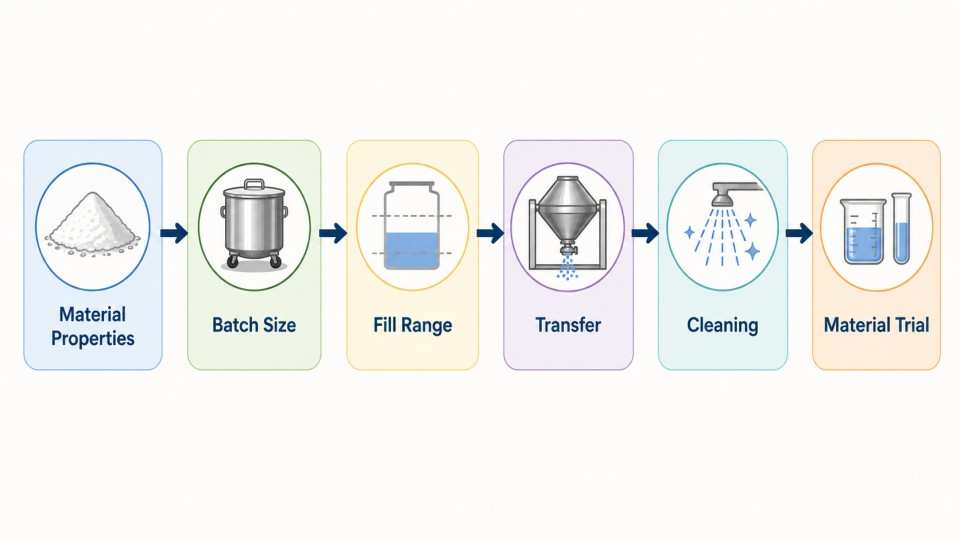

выбор фармацевтического смесителя

Распространённые проблемы смешивания и их причины

Неоднородность смеси

Неравномерное распределение может быть вызвано недостаточным перемещением, неподходящим порядком загрузки, когезионным материалом, неправильным уровнем заполнения, агломерацией или несоответствием между порошком и смесителем.

Увеличение времени смешивания не решает все случаи. Смесь может достичь баланса между смешиванием и сегрегацией, после чего дополнительные обороты дают незначительное улучшение или создают новые технологические риски.

Сегрегация после смешивания

Сегрегация может происходить из-за просеивания, вибрации, псевдоожижения или свободного падения. Поэтому перенос из смесителя в бункер, загрузочную ёмкость, таблеточный пресс или капсульную машину может быть столь же важным, как и сам этап смешивания.

Размер частиц, плотность, когезионность, геометрия оборудования и условия обращения с материалом — всё это влияет на риск. Смесь, которая показывает однородность внутри смесителя, может потерять эту однородность при последующей обработке.

Агломерация и плохая выгрузка

Влага, статический заряд, мелкие частицы, поверхностное сцепление или когезионные составы могут приводить к образованию комков и накоплению материала на стенках. В некоторых случаях другой смеситель может помочь, но также могут потребоваться просеивание, контроль влажности, изменение состава или грануляция.

Плохая выгрузка также может быть вызвана конструкцией выпускного отверстия, недостаточной сыпучестью порошка или уплотнением материала возле клапана. Не следует автоматически связывать проблему со временем смешивания.

Избыточное смешивание и повреждение частиц

Более длительное смешивание не всегда является более безопасным. Чрезмерное механическое воздействие может повредить хрупкие гранулы, а продолжительное смешивание со смазкой может изменить свойства таблеток на последующих этапах.

Исследования с использованием стеарата магния показали связь более длительного смешивания с уменьшением прочности таблеток на растяжение. Поэтому время смазывания следует разрабатывать и контролировать как отдельный этап процесса, а не увеличивать без подтверждающих данных.

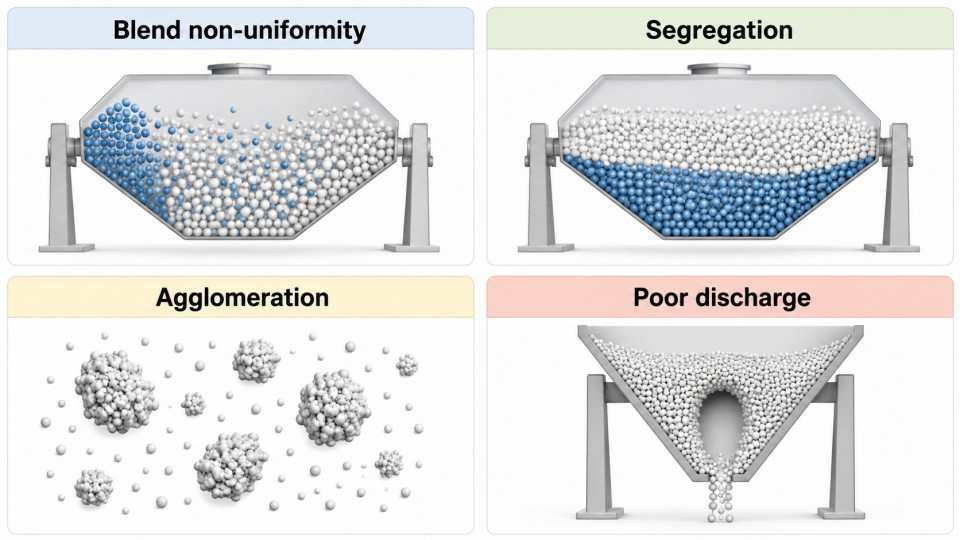

распространённые проблемы смешивания порошков

Место смешивания в производстве твёрдых лекарственных форм

Типичный процесс производства твёрдых лекарственных форм может включать:

Дозирование сырья
→ просеивание или измельчение при необходимости
→ предварительное смешивание
→ грануляция при необходимости
→ сушка и калибровка
→ окончательное смешивание
→ таблетирование или наполнение капсул
→ упаковка

Не каждая рецептура использует все этапы. Смеси для прямого прессования могут поступать в таблеточный пресс, если свойства материала и данные разработки подтверждают такой путь. Продукты влажной грануляции требуют распределения связующего вещества перед сушкой и окончательным смешиванием.

Рецептуры для капсул также требуют стабильной текучести порошка и устойчивости к сегрегации для равномерной подачи в машину для наполнения капсул. Поэтому фармацевтический смеситель является частью связанного производственного процесса, а не отдельным решением для обеспечения качества.

Заключение

Не существует единственного фармацевтического смесителя, который был бы лучшим для каждого порошка или гранулята. Смесители V-образного типа обеспечивают мягкое и экономичное перемешивание за счёт перекатывания для многих свободно текучих сухих смесей. 3D-смесители используют многомерное движение ёмкости, когда требуется более сложная траектория перемещения порошка. Двухконусные смесители, контейнерные смесители, ленточные смесители и высокосдвиговые смесители-грануляторы предназначены для различных потребностей материалов и процессов.

Грамотный выбор начинается с оценки свойств материала, объёма партии, диапазона заполнения, подачи, выгрузки, переноса, очистки и последующей обработки. Затем реальные испытания материала должны подтвердить, что весь процесс, а не только смеситель, способен обеспечить стабильную воспроизводимую работу.

Часто задаваемые вопросы

В чём разница между фармацевтическим смесителем и фармацевтическим блендером?

Эти термины часто пересекаются. «Блендер» обычно относится к оборудованию для сухих порошков и гранул, тогда как «смеситель» является более широким понятием и может включать оборудование для сухого смешивания, влажного смешивания и грануляции.

Какой фармацевтический смеситель лучше всего подходит для сухих порошков?

Не существует конструкции, которая была бы лучшей для каждого сухого порошка. Сыпучие материалы часто подходят для барабанных смесителей, тогда как связные порошки могут требовать более интенсивного конвективного воздействия, изменений рецептуры или грануляции.

В чем разница между V-образным смесителем и 3D-смесителем?

V-образный смеситель вращается в основном вокруг одной оси и многократно разделяет и объединяет порошковый слой. 3D-смеситель перемещает емкость в нескольких направлениях, создавая более сложную траекторию движения материала.

Насколько заполненным должен быть фармацевтический смеситель?

Правильный диапазон заполнения зависит от геометрии емкости, насыпной плотности порошка, характеристик текучести и проверенного производителем рабочего диапазона. Универсальный процент заполнения не следует применять к каждому смесителю и рецептуре.

Как долго следует смешивать фармацевтические порошки?

Время смешивания должно быть установлено в ходе разработки процесса и на основе репрезентативного отбора проб. Конечная точка зависит от рецептуры, машины, скорости, уровня заполнения, последовательности загрузки и риска сегрегации или чрезмерного смазывания.

Ссылки

1. ICH Q8(R2), Фармацевтическая разработка.
2. ICH Q9(R1), Управление рисками для качества.
