Блистерная упаковочная машина с роликовой плитой и полным сервоприводом: более высокая точность, больший объем производства, более интеллектуальная упаковка

Поскольку мировой спрос на фармацевтическую продукцию продолжает расти, производители сталкиваются с возрастающей задачей увеличения производительности при сохранении стабильного качества упаковки. Этот спрос ускорил развитие высокоскоростных роликовых блистерных упаковочных машин для крупномасштабного и непрерывного производства.

Однако это создает новые технические сложности. Когда несколько станций работают на высоких скоростях, даже незначительные отклонения во времени или позиционировании могут повлиять на итоговое качество упаковки.

Итак, как блистерная упаковочная машина может обеспечить одновременно высокую скорость работы и высокоточную систему управления? Ответ заключается во внедрении полноценной сервоприводной системы управления, которая превращает машину из традиционной механической конструкции в высокосинхронизированное интеллектуальное упаковочное решение.

В этой статье будет рассмотрено, как сервотехнологии позволяют роликовым блистерным упаковочным машинам достигать большей точности и более надежной работы при высокоскоростном производстве.

Применение блистерной упаковочной машины

1. Два основных типа блистерных упаковочных машин

Блистерная упаковочная машина является основным оборудованием в фармацевтической промышленности и сфере здравоохранения, предназначенным для упаковки таблеток, капсул, инъекций, флаконов различных характеристик, а также металлических изделий, конфет, электронных сигарет, одноразовых шприцев и других материалов.

С точки зрения конструкции блистерные упаковочные машины в основном делятся на две категории: блистерные упаковочные машины плоского типа и блистерные упаковочные машины роликового типа. Эти два типа машин представляют собой основные технологические направления в современной блистерной упаковке, каждое из которых отвечает различным производственным потребностям.

1.1 Блистерная упаковочная машина плоского типа

блистерная упаковочная машина плоского типа использует процесс прерывистого движения. Во время производства формовочная матрица и уплотнительная плита перемещаются вертикально для выполнения формования блистера и термосваривания в цикле с остановками и запусками. Такой прерывистый режим работы обеспечивает достаточное время для формования и герметизации, что делает машину подходящей для продукции, требующей более высокого давления формования.

Ключевые особенности:

    ♦ Высокое давление формования, обеспечивающее четко сформированные ячейки блистера с отличной стабильностью формы.

    ♦ Надежное качество термосваривания благодаря равномерному давлению, создаваемому плоской уплотнительной плитой.

    ♦ Хорошая адаптация к различной глубине блистеров и размерам продукции.

Применение:

Блистерная упаковочная машина плоского типа широко применяется для мелкосерийного и среднесерийного производства, глубокого формования и упаковки деликатной продукции, такой как шприцы и ампулы, требующей осторожного обращения в процессе упаковки. Она особенно подходит для производителей, которые ставят во главу угла качество упаковки, глубокое формование ячеек или гибкость производства, а не максимальную производительность.

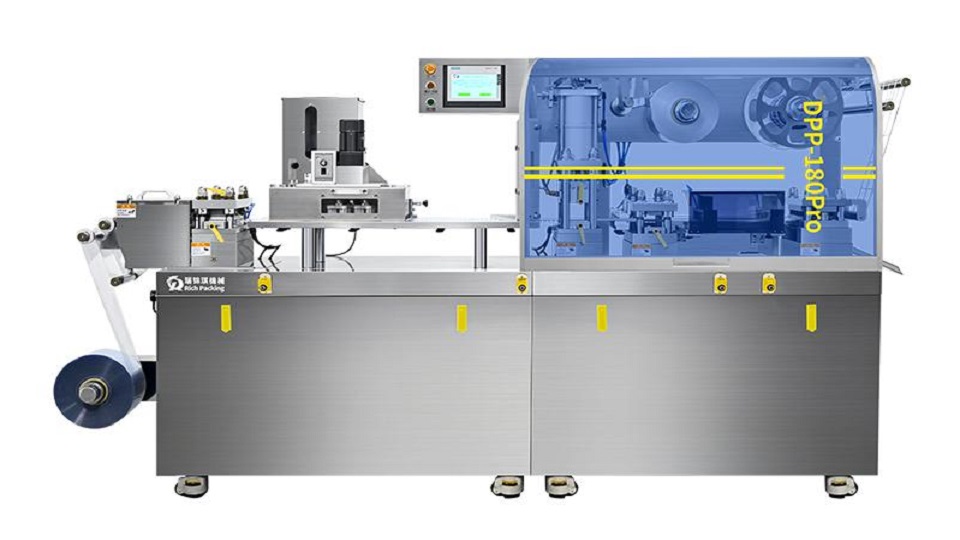

Блистерная упаковочная машина плоского типа DPP-180Pro

1.2 Блистерная упаковочная машина роликового типа

Блистерная упаковочная машина роликового типа сочетает роликовую станцию запайки со станцией формования плоского типа. Во время производства ПВХ непрерывно подается и формуется через формующую систему, где пленка постепенно преобразуется в равномерные блистерные ячейки без частых остановок и запусков. После формования материал передается на роликовую станцию запайки, где сервосистема запайки контролирует температуру и давление для соединения алюминиевой фольги с блистером. Такая гибридная конструкция движения обеспечивает стабильную высокоскоростную работу.

Ключевые особенности:

    ♦ Высокоскоростное непрерывное формование, повышающее эффективность производства.

    ♦ Стабильная транспортировка материала, обеспечивающая плавное перемещение и уменьшение деформации.

    ♦ Более высокая производительность, что делает машину подходящей для крупномасштабного производства.

Применение

Блистерные упаковочные машины роликового типа широко используются в отраслях, где требуется высокая производительность и непрерывное производство, включая крупномасштабную упаковку фармацевтических таблеток и капсул, а также стандартизированные линии блистерной упаковки с длительными производственными циклами. Они особенно подходят для производителей, ориентированных на эффективность массового производства, стабильный выпуск продукции и автоматизированные высокоскоростные упаковочные линии.

Блистерная упаковочная машина роликового типа DPH-270Max

1.3 Основные различия

2. Точное управление: главная проблема высокоскоростной роликовой блистерной упаковочной машины

Хотя блистерные машины с плоскими пластинами остаются надежным решением для многих фармацевтических применений, растущий спрос на более высокую производительность привел отрасль к использованию роликовых блистерных упаковочных машин, которые обеспечивают значительно более высокий выпуск продукции. Однако достижение более высокой скорости также создает новую проблему: поддержание точной синхронизации и стабильности на каждой рабочей станции.

2.1 Высокая скорость — это больше, чем просто высокая производительность

На первый взгляд преимущество роликовой блистерной упаковочной машины очевидно: более высокая скорость производства означает больший выпуск продукции. По сравнению с машинами с плоскими пластинами, ее непрерывная роликовая формующая конструкция минимизирует прерывистое движение, позволяя производителям упаковывать значительно больше таблеток или капсул за то же время производства.

Однако высокая скорость — это гораздо больше, чем просто вопрос производительности. По мере увеличения скорости машины у каждой станции остается меньше времени для выполнения своей операции, а запас допустимой ошибки становится все меньше. То, что выглядит как простое увеличение выпуска, на самом деле предъявляет гораздо более высокие требования к управлению движением машины, точности позиционирования и общей координации системы.

2.2 Несколько станций должны работать как единое целое

Роликовая блистерная упаковочная машина состоит из таких станций, как подача, формование, запайка, нанесение насечки, протяжка, резка и выгрузка. Хотя каждая станция выполняет отдельную задачу, они должны работать в идеальной координации друг с другом. Поддержание движения всех станций с одинаковой скоростью, точным позиционированием и правильным временем срабатывания является основой стабильной и высококачественной блистерной упаковки.

Эта координация становится все более сложной по мере увеличения скорости производства. Небольшое несоответствие в одной станции может вызвать цепную реакцию, приводящую к отсутствию продукции, смещению блистеров, неполной герметизации или неточной резке. Поэтому машина работает не как набор отдельных механических модулей, а скорее как единая синхронизированная производственная система.

3.3 Малые ошибки становятся большими проблемами на высокой скорости

Когда роликовая блистерная упаковочная машина работает на высокой скорости, даже очень небольшие отклонения в положении или времени уже нельзя считать незначительными. Это связано с тем, что все станции тесно связаны в непрерывном процессе, и любое отклонение передается на последующие этапы без исправления. Эти ошибки не остаются изолированными; они накапливаются на каждом этапе процесса.

На более низких скоростях некоторые из этих отклонений могут частично компенсироваться или исправляться за счет механических допусков. Однако на высокой скорости доступное время для коррекции резко сокращается. В результате ошибки усиливаются по всей производственной линии. Именно поэтому в высокоскоростной блистерной упаковке главной задачей становится уже не отдельная точность, а предотвращение и контроль накопленных системных ошибок на всех станциях.

3. Как полная сервосистема решает эту задачу

Сервомотор — это высокоточное устройство управления движением, предназначенное для регулирования положения, скорости и крутящего момента в реальном времени с помощью системы обратной связи с замкнутым контуром. В отличие от обычных двигателей, работающих с фиксированной скоростью или разомкнутым управлением, сервосистема непрерывно получает обратную связь от энкодера и соответствующим образом регулирует выходной сигнал для достижения точного управления движением. Благодаря такой характеристике замкнутого управления сервомоторы широко применяются в задачах, требующих высокой точности, повторяемости и синхронизированного движения.

Что касается блистерной упаковочной машины, особенно высокоскоростной роликовой блистерной упаковочной машины, применение сервомотора может значительно повысить точность позиционирования и координацию работы.

Итак, как это достигается? Давайте рассмотрим роликовую блистерную упаковочную машину DPH-270MAX от Rich Packing и узнаем, как сервосистема управления работает на различных станциях.

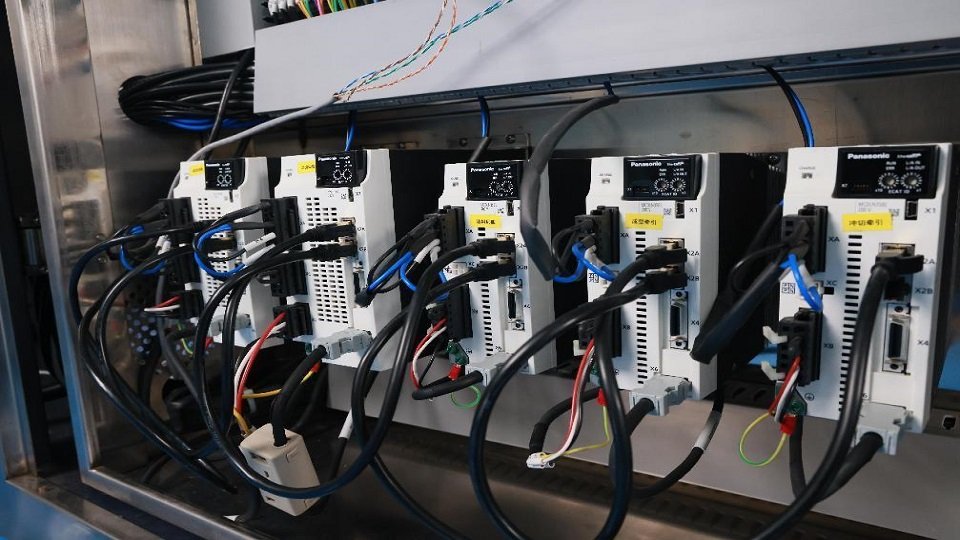

Сервопривод

3.1 Станция сервоприводного формования

На станции формования ПВХ, ПЭТ или другие материалы превращаются в блистерные ячейки посредством нагрева и прессования. При контролируемых температуре и давлении материал растягивается в точные формы в соответствии с формой.

Сервосистема может контролировать точную длину подачи пленки перед ее поступлением в зону формования. Это гарантирует, что каждый цикл формования начинается с пленкой, расположенной точно, предотвращая смещение ячеек на последующих этапах, таких как наполнение и запайка.

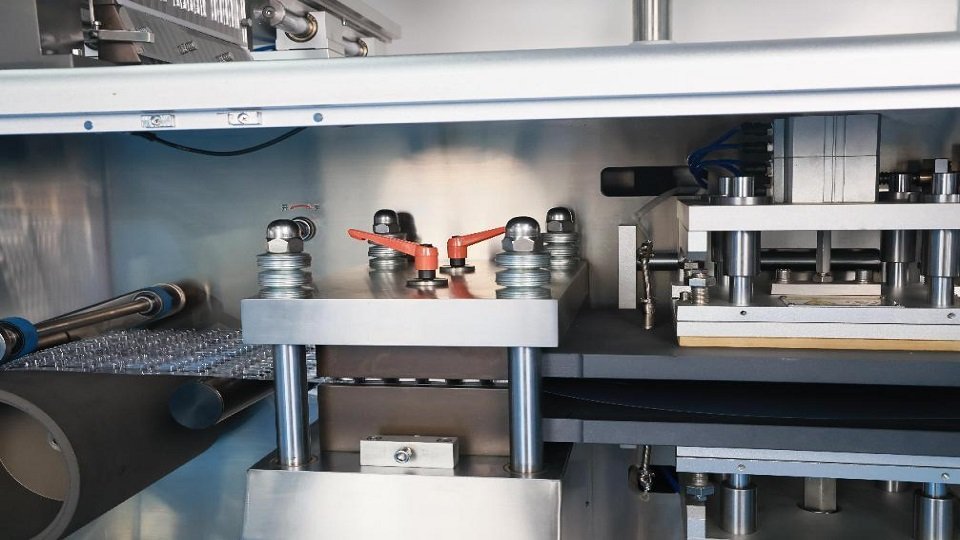

Станция сервоприводного формования

3.2 Станция сервоприводной протяжки формования

Протяжка после формования должна обеспечивать точное перемещение блистера на следующую станцию горячей запайки. Ее основная функция — гарантировать, что каждое движение соответствует всему пути перемещения, чтобы блистерные ячейки всегда располагались правильно.

Для этого сервосистема обеспечивает динамическую регулировку расстояния подачи и скорости, позволяя блистерной упаковочной машине сохранять стабильное позиционирование пленки даже при изменении условий эксплуатации, таких как разные форматы продукции или скорости производства.

Кроме того, сервопривод обеспечивает плавное ускорение и замедление во время движения, снижая механическую нагрузку и предотвращая растяжение или деформацию блистерной упаковки.

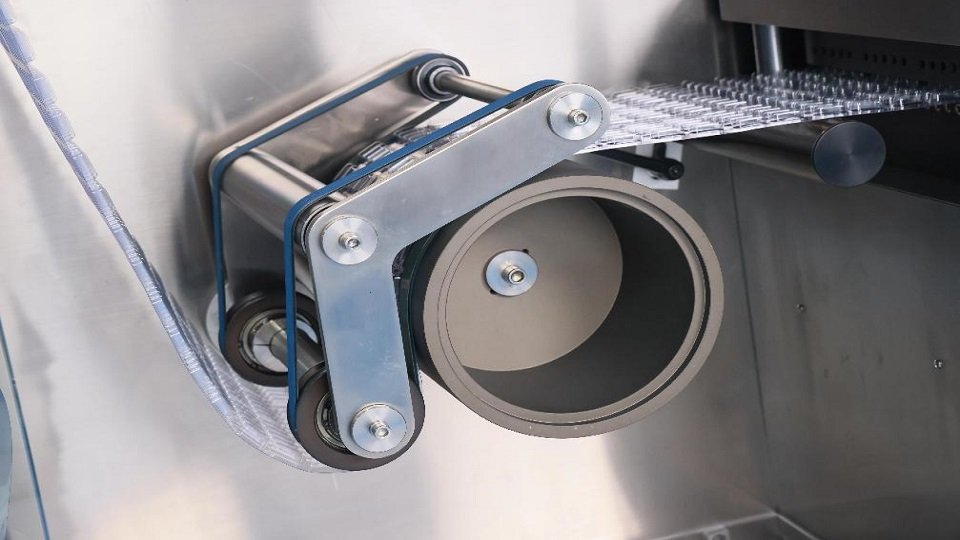

Станция тяги формования с сервоприводом

3.3 Станция термосварки с сервоприводом

На станции нагревательной герметизации сформированные блистеры запечатываются алюминиевой фольгой. Процесс герметизации обычно выполняется с использованием роликово-плиточного механизма термосварки. Под совместным воздействием температуры, давления и времени выдержки два слоя материала соединяются, создавая герметичную полость, которая защищает содержимое от влаги, кислорода и внешнего загрязнения. Этот этап определяет структурную целостность и общее качество блистерных упаковок.

Система управления сервоприводом на этой станции обеспечивает точный контроль давления герметизации, времени и продолжительности контакта в каждом производственном цикле. Это особенно важно при высоких скоростях, где даже незначительные отклонения времени или давления могут привести к неполному запечатыванию, слабой прочности соединения или риску утечки.

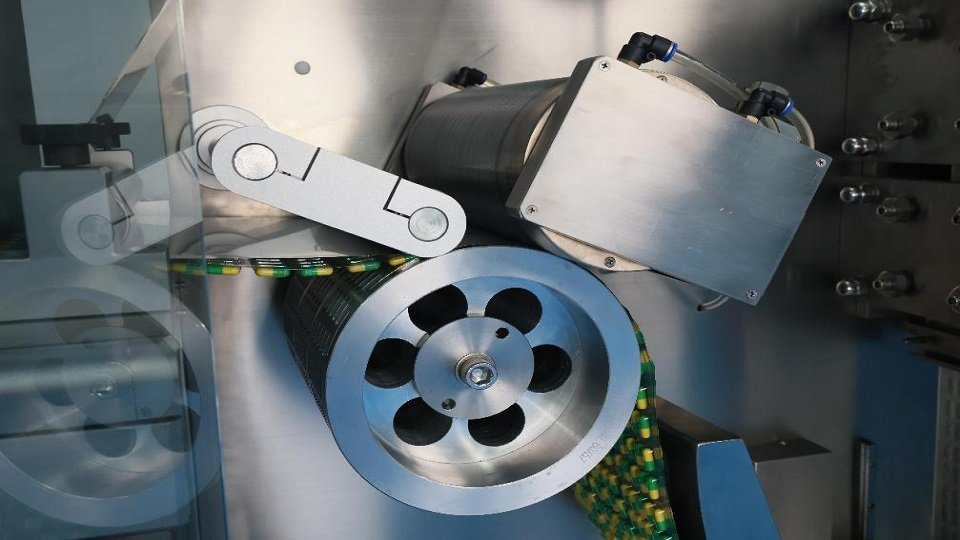

Станция термосварки с сервоприводом

3.4 Станция тяги резки с сервоприводом

Подобно станции тяги формования, станция тяги резки должна обеспечивать согласованное перемещение блистерных упаковок между станцией горячей герметизации и станцией резки. Работа с большим объемом продукции и высокой скоростью может привести к смещению в этом процессе и даже повлиять на точность резки.

В этом отношении тяга резки с сервоприводом обеспечивает подачу блистерных упаковок на станцию резки с точным позиционированием и стабильным контролем скорости в соответствии с работой других станций, гарантируя, что каждый сегмент блистера достигает правильного положения резки, снижая колебания натяжения и минимизируя механическую нагрузку на упаковочную пленку.

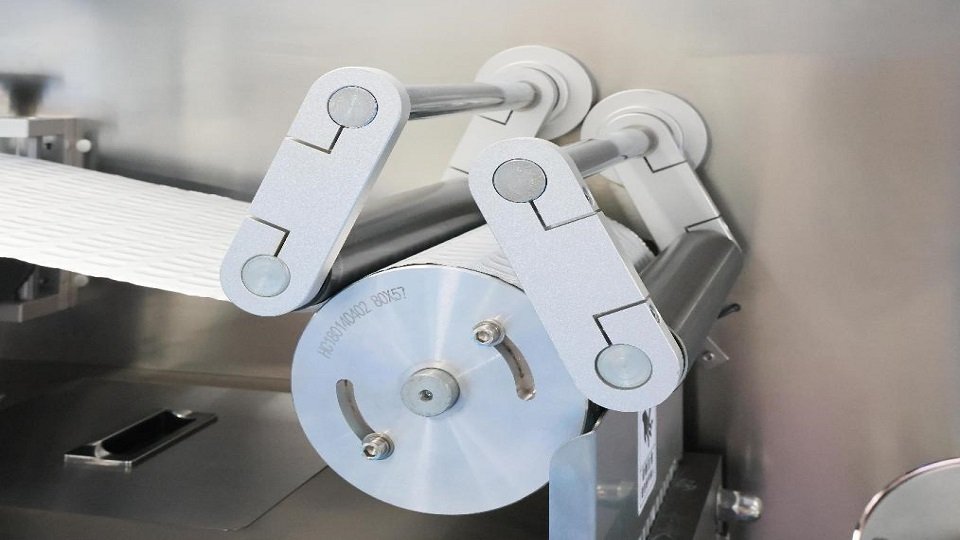

Станция тяги резки с сервоприводом

3.5 Станция резки с сервоприводом

Станция резки является заключительным этапом формования в роликово-плиточной блистерной упаковочной машине. Ее основная функция — разделение непрерывно запечатанных блистерных упаковок на отдельные блистерные карты в соответствии с заданным форматом и размером продукции.

Во время работы высокоскоростная резка обеспечивает точное разделение каждой блистерной упаковки без повреждения находящихся внутри таблеток или капсул. Одновременно она определяет окончательные размеры и качество кромок готового изделия.

Благодаря сервосистеме режущий нож может срабатывать в точном положении, соответствующем заданному параметру. Это обеспечивает выполнение операции штамповки с высокой повторяемостью и адаптивностью, согласованной с предыдущим процессом герметизации при высокой рабочей скорости.

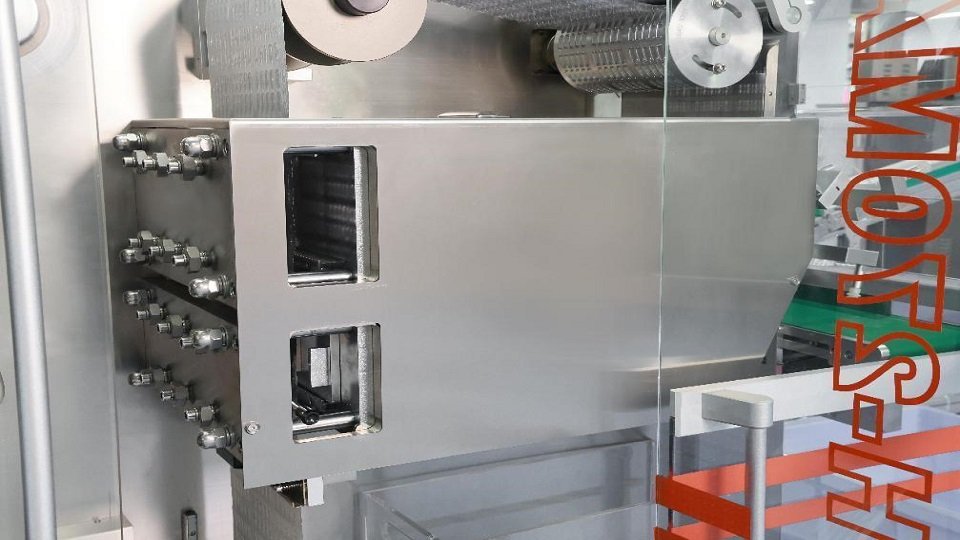

Станция резки с сервоприводом

3.6 Станция манипулятора с сервоприводом

DPH270Max компании Rich Packing оснащена манипулятором с сервоуправлением. Он контролирует выгрузку и отбраковку блистерных упаковок. Для нормальной продукции манипулятор перемещает их на последующие упаковочные линии, например в картонатор. Однако при наличии дефектной продукции она отбраковывается, чтобы избежать влияния на эффективность и качество последующих упаковочных линий.

Для обеспечения точности этого высокоскоростного процесса используется система управления сервоприводом. Она контролирует механическое движение роботизированных рычагов, направляя продукцию в правильные последующие каналы в соответствии с данными в реальном времени от других станций. Таким образом достигаются точная отбраковка и стабильная работа блистерной упаковочной линии.

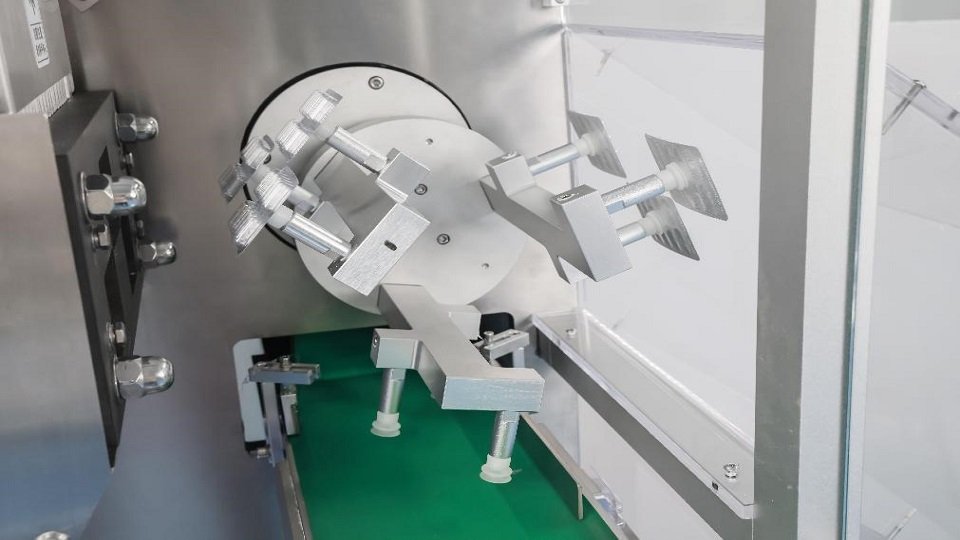

Станция манипулятора с сервоприводом

4. Заключение

Подводя итог, благодаря глубокой интеграции полной сервосистемы управления в шесть основных станций, роликово-плиточная блистерная упаковочная машина DPH-270Max, разработанная компанией Rich Packing, успешно решает противоречие между высокой скоростью и высокой точностью. Это не только превращает оборудование из простой механической сборки в высокосинхронизированную, интегрированную интеллектуальную упаковочную линию, но и обеспечивает высокую производительность, создавая надежное, точное и высококачественное упаковочное решение.

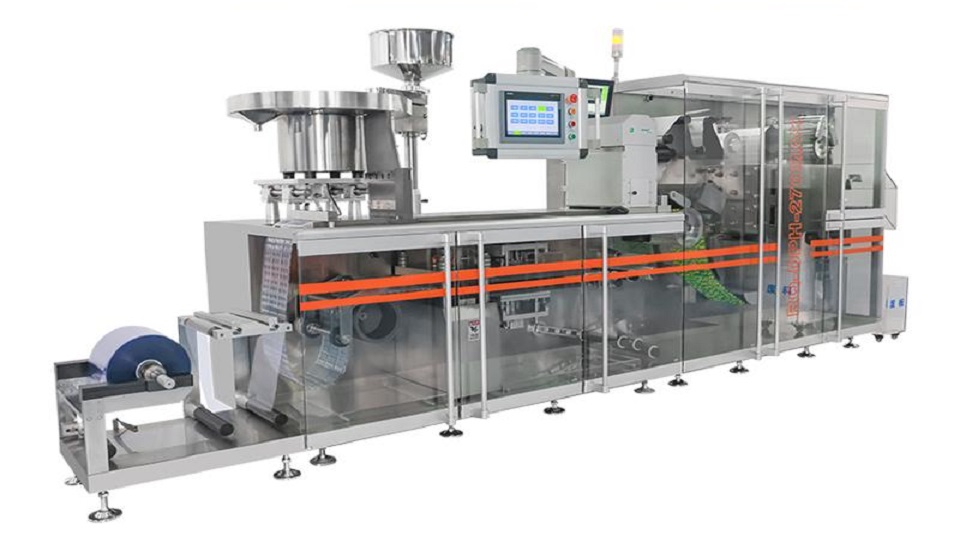

DPH-270Max от Rich Packing

 5. Часто задаваемые вопросы

В1: Какие существуют два основных типа блистерных упаковочных машин?

Два основных типа — это блистерные упаковочные машины с плоской плитой и блистерные упаковочные машины с роликовой плитой. Они представляют собой основные технологические направления в современной блистерной упаковке для удовлетворения различных производственных потребностей.

В2: Какие виды продукции можно упаковывать с помощью блистерной упаковочной машины?

Они широко используются для упаковки фармацевтических таблеток и капсул, мягких капсул, витаминов, пищевых добавок, ампул, шприцев и других небольших медицинских изделий, а также некоторых потребительских товаров, требующих гигиеничной упаковки с защитой от вскрытия.

В3: Почему синхронизация так важна в блистерной упаковочной машине?

Поскольку несколько станций тесно связаны между собой, даже небольшое несоответствие времени или позиционирования может привести к таким дефектам, как отсутствие таблеток, смещение или плохая герметизация. Синхронизация гарантирует, что все станции работают как единая система.

В4: Какова роль сервомоторов в роликово-плиточных блистерных упаковочных машинах?

Сервомоторы обеспечивают точный контроль положения, скорости и крутящего момента через систему обратной связи с замкнутым контуром. Они гарантируют точную подачу, стабильное давление герметизации, точную резку и согласованное движение всех станций.

В5: Какие станции в роликово-плиточной блистерной упаковочной машине DPH-270Max используют сервомоторы?

Станции с сервоприводом включают тягу формования, станцию тяги формования, станцию термосварки, станцию тяги резки, станцию резки и станцию манипулятора, обеспечивая согласованную и точную работу на высокой скорости.
