Двухслойные таблетки: полное руководство по производству, соединению слоев и распространенным дефектам

Двухслойная таблетка объединяет две отдельно подготовленные рецептуры в одной дозированной единице. Два слоя могут содержать разные действующие вещества, иметь разные профили высвобождения или сохранять ингредиенты раздельно, если прямой контакт создает проблемы со стабильностью или обработкой. Готовая таблетка при этом должна вести себя как единый продукт во время прессования, выталкивания, нанесения покрытия, упаковки, транспортировки и хранения.

Это требование делает производство двухслойных таблеток более сложным, чем обычное прессование однослойных таблеток. Каждая рецептура имеет собственные характеристики текучести, плотность, уровень влажности, реакцию на смазку и поведение при деформации. Первый слой должен быть достаточно уплотненным, чтобы оставаться стабильным до этапа второго заполнения, но не настолько плотным, чтобы второй слой не мог сформировать прочную границу раздела. Ошибки массы слоев, перенос порошка, расслоение верхней части и деламинация часто начинаются именно на этом этапе.

Исследования двухслойных таблеток показывают, что свойства материалов, прессование первого слоя, финальное прессование и шероховатость границы раздела влияют на механическую прочность. Поэтому правильные параметры определяются в ходе разработки конкретного продукта и масштабирования производства, а не универсальной формулой давления. (PubMed)

1. Что такое двухслойная таблетка и зачем она используется?

Двухслойная таблетка содержит ровно два слоя, сформированных из отдельных смесей. Первая смесь поступает в матрицу и подвергается контролируемому уплотнению. Затем добавляется вторая смесь, и финальное прессование объединяет оба слоя в одну таблетку.

Многослойная таблетка — это более широкая категория таблеток, содержащих два или более слоев. Трехслойная таблетка содержит три слоя. Цвета слоев являются необязательными: цвет может облегчать проверку границы раздела, но структура определяется отдельными рецептурами и последовательным заполнением.

Двухслойные таблетки выбирают, когда одна однородная смесь не может обеспечить требуемую конструкцию продукта.

Одно из распространенных применений — объединение немедленного и пролонгированного высвобождения. Первый слой обеспечивает начальную дозу, а второй использует вспомогательные вещества, контролирующие высвобождение, чтобы поддерживать доставку в течение более длительного периода. Характер высвобождения определяется рецептурой каждого слоя, а не различием в цвете.

Еще одно применение — объединение двух действующих веществ в одной дозированной единице. Отдельные слои позволяют каждому ингредиенту использовать подходящие связующие вещества, дезинтегранты, смазывающие вещества или методы грануляции. Такая конструкция также может уменьшить прямой контакт между материалами, которые не должны оставаться полностью смешанными во время хранения, хотя исследования стабильности все равно необходимы, поскольку граница между слоями не является идеальным барьером.

Массы слоев не обязательно должны быть одинаковыми. Конструкция 50:50 проще для визуализации, но коммерческие продукты могут использовать толстый основной слой и тонкий вторичный слой. Тонкие слои сложнее контролировать, поскольку небольшая абсолютная ошибка представляет собой больший процент от целевой массы.

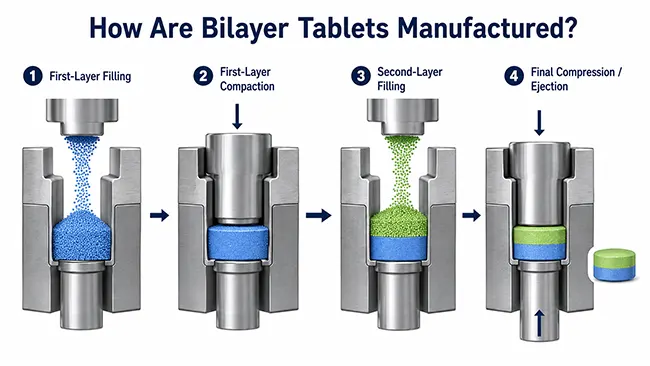

2. Как производятся двухслойные таблетки?

Производство двухслойных таблеток начинается с двух независимо подготовленных рецептур. Каждая смесь может проходить прямое прессование, влажную грануляцию или сухую грануляцию в соответствии с ее собственными свойствами. Сушка, измельчение, просеивание и смазывание также выполняются отдельно.

Перед прессованием группы разработки сравнивают распределение размеров частиц, насыпную плотность, текучесть, влажность, сжимаемость, упругое восстановление и концентрацию смазывающего вещества. Смесь, которая создает прочную однослойную таблетку, автоматически не образует прочную границу раздела при сочетании с другим материалом.

Заполнение первого слоя

Первый питатель подает исходную рецептуру в матрицу. Положение нижнего пуансона определяет доступный объем, а уровень порошка, скорость подачи и насыпная плотность влияют на фактическую массу.

Контроль первого слоя важен, поскольку общая масса таблетки может скрыть ошибку. Первый слой может быть легче, а второй тяжелее, что оставляет итоговую таблетку близкой к целевой массе, несмотря на то что отдельные дозы являются неправильными.

Уплотнение первого слоя

Первый слой подвергается контролируемому уплотнению до того, как матрица достигает второго питателя. Этот этап стабилизирует поверхность и уменьшает нарушение структуры во время следующего этапа заполнения.

Слишком слабое уплотнение может привести к смешиванию порошков, перемещению поверхности и размытой границе. Слишком сильное уплотнение может создать плотную гладкую поверхность с меньшей возможностью взаимного сцепления частиц второго слоя.

Исследования показали, что более высокое давление прессования первого слоя может снизить прочность границы раздела в некоторых рецептурах. Поэтому параметр должен устанавливаться путем испытаний, а не копироваться из другого продукта.

Заполнение второго слоя и финальное сжатие

Нижний пуансон создаёт пространство над первым слоем, а второй питатель добавляет следующую рецептуру. Состояние скребка, чистота матричного стола, герметизация питателя и система удаления пыли влияют на то, останется ли второй слой чистым и будет ли он точно заполнен.

Финальное сжатие выполняет три задачи: уплотняет второй слой, дополнительно консолидирует первый и формирует границу между ними. Основное усилие, время выдержки, скорость турели, форма пуансона и деформация материала влияют на результат.

После сжатия нижний пуансон поднимает таблетку для выталкивания. Обычно таблетки проходят через дедастер для таблетоки, при необходимости, через фармацевтический металлодетектор. Внутрипроизводственный контроль включает проверку внешнего вида, границы слоёв, массы, толщины, твёрдости и истираемости перед тем, как таблетки поступают на покрытие или упаковку.

3. Как таблеточный пресс для двухслойных таблеток управляет процессом?

A пресс для двухслойных таблетокдолжен координировать две подачи материала с отдельными этапами заполнения и двумя событиями сжатия. Базовая последовательность работы машины включает подачу первого слоя, контролируемое уплотнение первого слоя, подачу второго слоя, финальное сжатие, выталкивание и выгрузку.

Управление подачей и глубиной заполнения

Каждый слой требует собственной настройки заполнения, поскольку две смеси могут иметь разную плотность. Стабильная работа питателя также имеет большое значение. Принудительный питатель может улучшить заполнение матрицы, когда гравитационного потока недостаточно, но чрезмерная скорость питателя может изменить кажущуюся плотность или усилить сегрегацию.

Самая полезная настройка — не самая быстрая. Производственные испытания должны подтвердить, что масса обоих слоёв остаётся стабильной во всём предусмотренном диапазоне скоростей.

Управление сжатием и пылью

Сжатие первого слоя и финальное сжатие должны быть независимо воспроизводимыми. Скорость турели влияет на время заполнения матрицы, удаление воздуха и время выдержки, а изношенная оснастка или нестабильное движение пуансона могут создавать вариации на отдельных станциях.

Удаление пыли особенно важно между двумя зонами подачи. Свободный порошок, попавший во второй слой, может изменить массу, размыть визуальную границу и вызвать перекрёстное загрязнение.

Двухслойный таблеточный прессRich Packing лучше всего подходит для производства двухслойных таблеток. Эта серия включает цифровую регулировку глубины заполнения и давления, опциональную принудительную подачу, верхнее и нижнее удаление пыли, управление ПЛК Siemens, закрытую камеру сжатия, оснастку GCr15 и усилие сжатия до 120 кН.

Эти функции обеспечивают воспроизводимое заполнение, регулировку давления, очистку и контроль порошка. Окончательный выбор оборудования по-прежнему зависит от обеих рецептур, соотношения массы слоёв, размеров таблеток, требуемой производительности, требований к мониторингу и предполагаемой процедуры очистки.

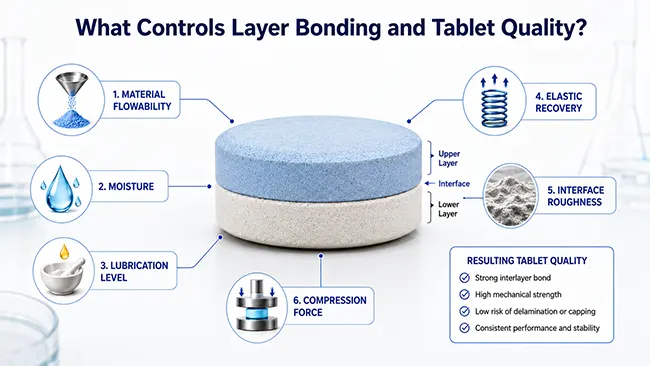

4. Что контролирует соединение слоёв и качество таблеток?

Для прочной двухслойной таблетки необходимы как приемлемая общая прочность, так и стабильная граница раздела. Одна только общая твёрдость не доказывает, что слои надёжно соединены.

Поведение материала является первым фактором. Сыпучесть влияет на заполнение матрицы, плотность определяет, какой вес занимает доступный объём, а размер частиц влияет на упаковку и сегрегацию. Влажность изменяет деформацию и склонность к прилипанию. Смазочные вещества уменьшают трение, но чрезмерная смазка может покрывать поверхности частиц и ослаблять соединение.

Упругое восстановление является ещё одной важной проблемой. Оба слоя расширяются после снятия давления. Когда один из них восстанавливается сильнее другого, на границе раздела возникает напряжение. В результате таблетка может расколоться при выталкивании, покрытии, транспортировке или хранении. Поэтому свойства материалов и параметры сжатия необходимо оценивать совместно, а не как отдельные переменные.

Шероховатость границы также имеет значение. Умеренно шероховатая поверхность первого слоя даёт второй рецептуре больше возможностей для механического сцепления. Чрезмерное давление на первый слой может уменьшить эту шероховатость. Исследования связывают большую межфазную шероховатость с более прочными двухслойными таблетками, хотя итоговый результат всё ещё зависит от свойств уплотнения обоих материалов.

Последовательность слоёв также может изменить результат. Размещение более пластичного материала под более хрупким материалом может вести себя иначе, чем обратный порядок. Поэтому при разработке следует оценивать запланированную последовательность, а не тестировать две рецептуры только как отдельные таблетки.

Наконец, скорость и время выдержки влияют на заполнение, удаление воздуха и консолидацию. Полезное испытание сравнивает массу обоих слоёв, общую массу, твёрдость, истираемость, внешний вид границы и процент брака при низких, нормальных и максимальных рабочих скоростях.

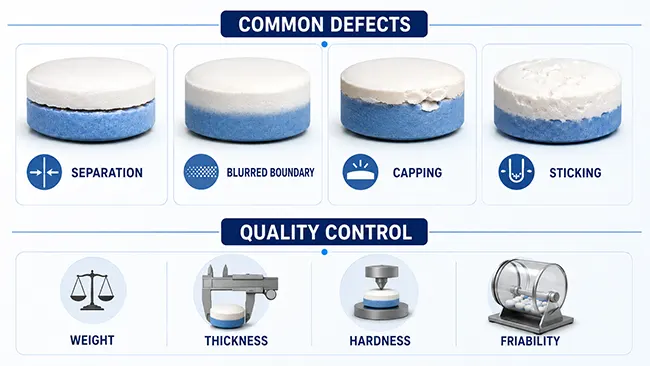

5. Распространённые дефекты, контроль качества и масштабирование

Время и место появления дефекта помогают сузить поиск причины. Проблемы, присутствующие с момента запуска, обычно указывают на состав, настройку, оснастку или неправильные параметры. Дефекты, появляющиеся после длительной работы, указывают на сегрегацию, уплотнение материала в питателе, накопление материала или изменение условий влажности.

Дефект, связанный с одной станцией пуансона, обычно указывает на локальную проблему оснастки, движения пуансона или вариацию заполнения матрицы. Проблема на всех станциях сильнее указывает на общие условия материала или процесса.

Разделение слоёв требует особого внимания, поскольку простое увеличение конечного сжатия не всегда решает проблему. Необходимо совместно учитывать поверхность первого слоя, уровень смазочного вещества, упругое восстановление, захваченный воздух и совместимость состава. Граница раздела может разрушиться сразу после выталкивания или позже во время нанесения покрытия и упаковки.

Контроль качества, масштабирование и упаковка

Внутрипроизводственный контроль должен отдельно отслеживать первый слой, второй слой и готовую таблетку. Полезные записи включают индивидуальную массу слоёв, общую массу, усилие сжатия, толщину, внешний вид, процент брака, скорость и потери порошка.

Испытания готового продукта проводятся в соответствии с утверждённой спецификацией и могут включать внешний вид, вариацию массы, твёрдость, хрупкость, анализ содержания, однородность содержания, растворение, стабильность и целостность слоёв. Продукты, содержащие два активных ингредиента, требуют подходящих методов и критериев приемки для каждого ингредиента.

ICH Q8 связывает критические характеристики материалов и параметры процесса с качеством продукта и поддерживает разработку обоснованного рабочего диапазона. ICH Q6A помещает спецификации готового продукта в более широкую стратегию контроля, которая также включает разработку, валидацию, внутрипроцессный контроль, исследования стабильности и GMP.

Масштабирование требует большего, чем просто увеличение скорости турели. Изменения производственного оборудования влияют на сдвиг в питателе, время заполнения матрицы, время выдержки, условия вакуума, рециркуляцию порошка и длительность партии. Испытания должны охватывать запуск, нормальную работу, изменения скорости, остановки, повторные запуски и длительную эксплуатацию.

Использование реальных составов даёт более полезные данные, чем испытания только со стандартным порошком. Испытание должно воспроизводить заданное соотношение слоёв, диаметр таблетки, толщину, производительность и последующую обработку.

Упаковка должна защищать как состав, так и границу раздела слоёв. Влагочувствительные продукты могут требовать блистерных материалов с высоким барьером защиты, а механически хрупкие таблетки нуждаются в маршруте подачи и упаковки, который предотвращает чрезмерные удары. Упаковка во флаконы может включать размещение влагопоглотителя и индукционную герметизацию, если это обосновано данными по стабильности.

Заключение

Двухслойная таблетка объединяет два состава, но успешное производство зависит от раздельного контроля каждого из них до превращения в одну лекарственную форму. Стабильная подача, правильное уплотнение первого слоя, чистое заполнение второго слоя, подходящее конечное сжатие и испытания каждого слоя являются основными принципами.

Пресс для производства двухслойных таблеток обеспечивает необходимую последовательность и точки контроля, но усилие машины не может исправить плохую сыпучесть, несовместимую деформацию, чрезмерное смазывание или неподходящее соотношение слоёв. Надёжное производство достигается за счёт согласования свойств состава, оснастки, подачи, сжатия, контроля пыли, скорости, испытаний качества и упаковки в рамках подтверждённого рабочего диапазона.

Часто задаваемые вопросы

В чём разница между двухслойной таблеткой и обычной таблеткой?

Обычная таблетка обычно изготавливается из одной основной смеси за один цикл заполнения. Двухслойная таблетка использует два отдельных состава, два этапа заполнения и последовательное сжатие.

Почему двухслойные таблетки разделяются?

К распространённым причинам относятся чрезмерное сжатие первого слоя, слабое формирование границы раздела, различное упругое восстановление, избыток смазочного вещества, изменение влажности и захваченный воздух.

Может ли стандартный ротационный таблеточный пресс производить двухслойные таблетки?

Пресс, предназначенный для одной подачи и одного цикла сжатия, не обеспечивает полный контроль двухслойного процесса. Оборудование должно иметь подходящую конфигурацию для двух подач, уплотнения первого слоя, заполнения второго слоя и конечного сжатия.

Как контролируется масса каждого слоя?

Каждый слой использует собственную глубину заполнения, настройку питателя, уровень порошка и проверки процесса. Отбор проб первого слоя или автоматическая обратная связь добавляются, когда это требуется продуктом и поддерживается оборудованием.

Всегда ли более высокое сжатие улучшает связывание слоёв?

Нет. Чрезмерное давление на первый слой может сгладить и уплотнить поверхность, уменьшая межфазное связывание. Конечное давление также должно оставаться в диапазоне, который обеспечивает прочность без создания чрезмерного напряжения или изменения характеристик продукта.

Ссылки

● Абебе, А. и др. Обзор технологии двухслойных таблеток. (PubMed)

● ICH. Фармацевтическая разработка Q8(R2) и спецификации Q6A. (ICH)
