Сухой гранулятор: 6 инженерных решений для устранения пылевой фракции и максимизации Выхода

Введение: проблема уплотнения термо- и влагочувствительных формуляций

В современном производстве твердых пероральных лекарственных форм (OSD) обработка активных фармацевтических ингредиентов (API) и концентрированных растительных экстрактов требует баланса между высокой производительностью и стабильностью материала. Современные предприятия регулярно работают с продвинутыми молекулярными структурами и деликатными природными соединениями, которые обладают высокой чувствительностью к тепловому воздействию, остаточной влажности или обоим факторам. Когда такие чувствительные формуляции необходимо переработать в свободно текучие гранулы для высокоскоростного таблетирования или капсулирования, традиционные методы влажной грануляции часто оказываются непригодными. Интенсивное псевдоожижение, добавление жидких связующих и длительные высокотемпературные циклы сушки могут легко вызвать химическую деградацию, гидролиз, вызванный влагой, или термическое разложение ценных активных веществ.

Чтобы избежать этих рисков, технологи и специалисты по разработке рецептур используют сухое уплотнение. Однако выполнение этого процесса на стандартном или плохо спроектированном оборудовании приводит к другим производственным проблемам. Низкокачественный или неоптимизированный "сухой гранулятор часто сталкивается с неравномерным распределением усилия по поверхности валков. При обработке плохо сыпучих порошков такая нестабильность конструкции приводит к образованию неравномерно уплотнённых лент. Часть материала проходит через зазор валков без сжатия, в то время как другие участки чрезмерно уплотняются в непригодные стеклообразные хлопья.

На последующей стадии измельчения такие плохо сформированные ленты распадаются неравномерно, образуя неприемлемо высокий процент несвязанных мелких частиц, или «фракции пыли». В типичных установках высокий уровень пыли означает, что до 30–40% материала необходимо постоянно возвращать обратно в загрузочный бункер. Этот замкнутый цикл переработки резко снижает фактическую общую эффективность оборудования (OEE), вызывает неравномерное распределение размера гранул и может приводить к переобработке, изменяющей профиль растворения конечной лекарственной формы.

Окончательное решение этих вторичных узких мест твердых лекарственных форм требует технологической платформы, разработанной с учетом механической повторяемости, точной подачи материала и эффективного терморегулирования. Серия интеллектуальных систем Rich Packing ZKG представляет собой значительный шаг вперед в технологии сухого уплотнения. Построенная на инновационной безгидравлической конструкции с высоким крутящим моментом, эта компактная система обеспечивает необходимую структурную стабильность для устранения пылевой фракции, работы со сложной реологией материалов и защиты чувствительных формуляций в ходе непрерывного производства.

Разделение процесса вальцевого компактирования ZKG: механическая архитектура и рабочий процесс

Чтобы поддерживать стабильную плотность частиц от смены к смене, предприятие должно рассматривать не только внешнюю конструкцию оборудования, но и синхронизированные подсистемы, управляющие жизненным циклом материала. Обычный недорогой вальцовый компактор часто использует простые гравитационные желоба и базовые цепные приводы, которые не обеспечивают равномерную плотность материала. В сухом грануляторе ZKG Rich Packing "сухой гранулятор решает эту проблему, разделяя процесс уплотнения на три отдельные, электронно управляемые зоны обработки:

1. Фаза двойного шнекового объемного удаления воздуха и подачи

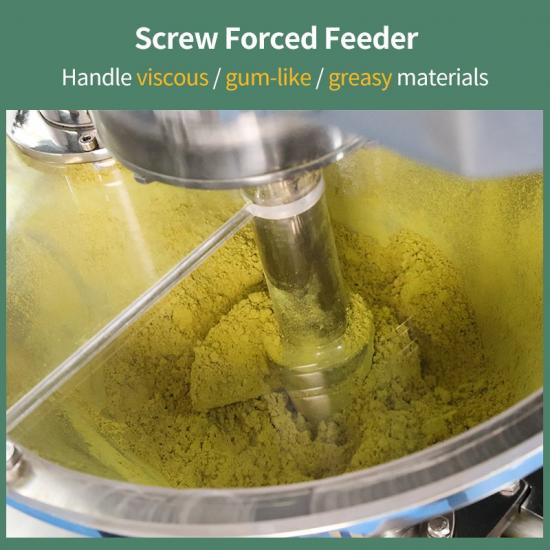

Процесс начинается в загрузочном бункере, куда подается исходная неуплотненная порошковая смесь. Низкоплотные фармацевтические порошки естественным образом удерживают большое количество межчастичного воздуха. Если этот воздух не удалить до зоны сжатия, он будет резко выходить при сжатии валками, вызывая разрыв ленты, образование пустот и высокое образование пыли.

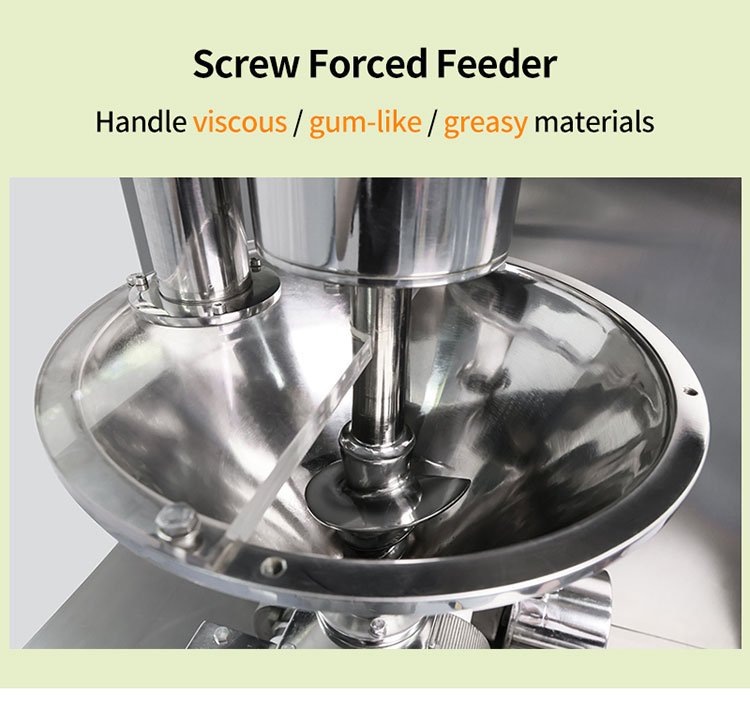

Для решения этой проблемы система ZKG оснащается усовершенствованным двойным шнековым узлом подачи с регулируемой скоростью от 0 до 24 об/мин. Вертикальный шнек предварительного уплотнения механически проталкивает порошок вниз, позволяя захваченному воздуху выходить вверх из бункера. Эта фаза объемной деаэрации обеспечивает подачу равномерной, плотной и стабильной массы порошка в зону уплотнения, точно соответствующей скорости валков.

2. Фаза чисто механического вальцевого уплотнения

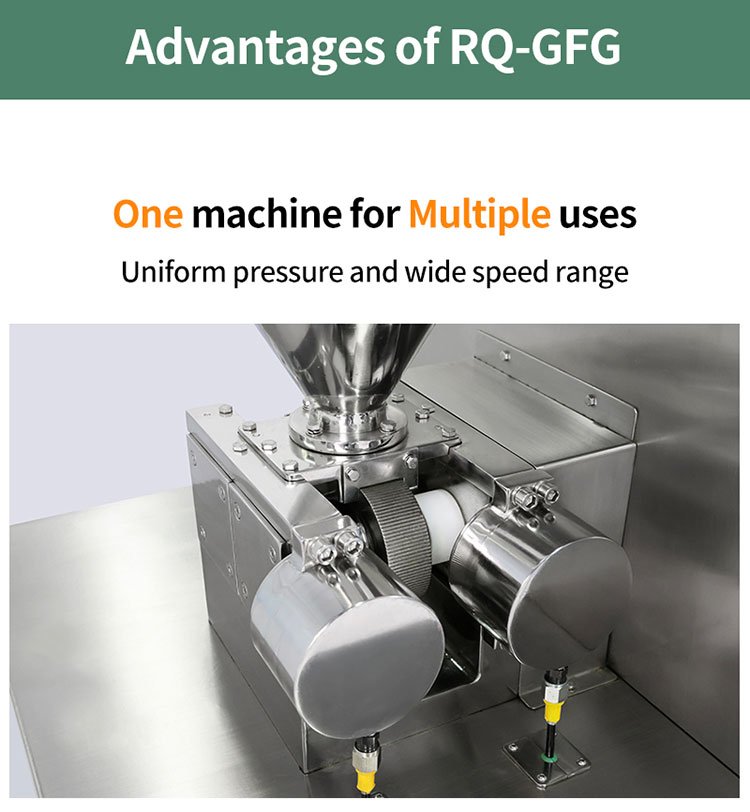

После выхода деаэрированного материала из подающих шнеков он поступает непосредственно в зону непрерывного сжатия. Эта критическая область оснащена двумя встречновращающимися прецизионно обработанными валками. Приводимые в движение усиленной механической передачей с регулировкой от 0 до 20 об/мин, валки создают непрерывное усилие высокого крутящего момента 6–8 т.

Полностью исключая традиционные гидравлические масляные контуры, эта интеллектуальная механическая архитектура устраняет риск микропротечек масла в чистых помещениях cGMP. Система прикладывает мощное непрерывное механическое усилие, деформируя частицы порошка и связывая их в плотную однородную ленту постоянной толщины и плотности по всей ширине.

3. Двухэтапная фаза гранулометрии и измельчения

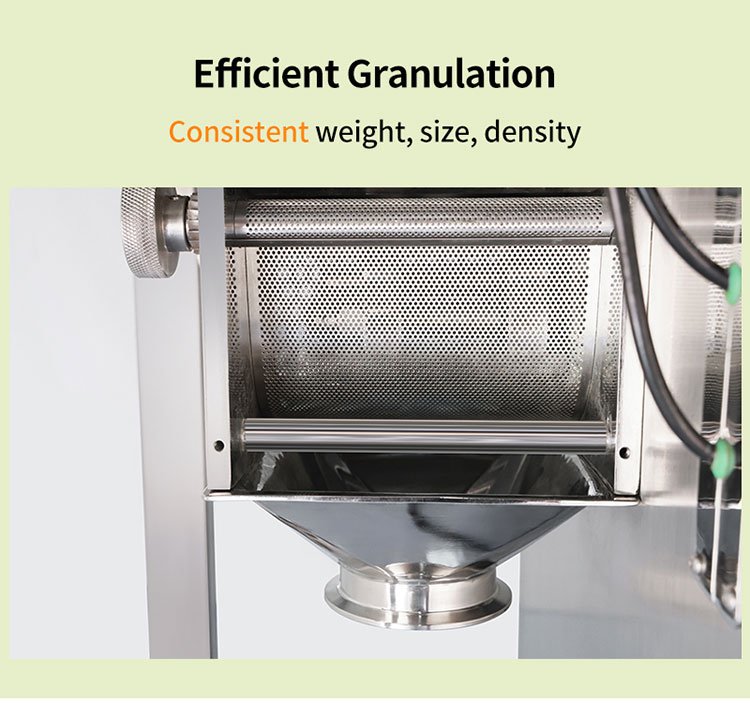

После выхода из валков сплошная лента направляется в непрерывный механический узел гранулирования. Вместо высокоскоростных ударных ножей, которые разрушают материал и создают избыточную пыль, линия ZKG использует мягкий низкоскоростной двухэтапный механизм калибровки. Сначала лента разбивается на более мелкие фрагменты грубым дробителем, затем аккуратно проходит через высококачественное сито из нержавеющей стали.

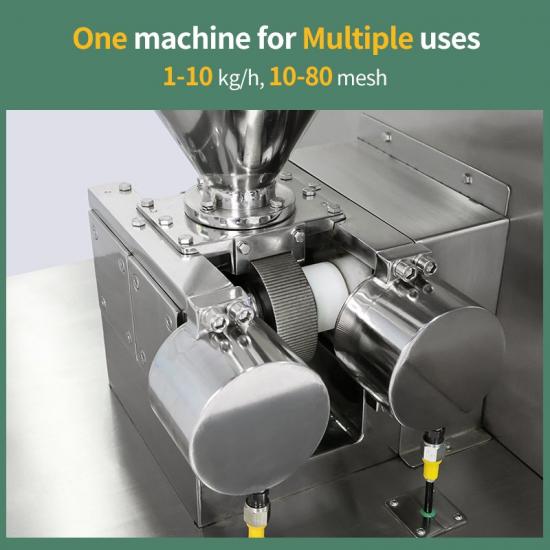

Благодаря использованию регулируемых скоростей ротора и сменных сит система достигает высокоточного и равномерного распределения размеров гранул, регулируемого от 10 mesh до 80 mesh (10-80目). Готовые гранулы выгружаются в чистый контейнер, демонстрируя отличные характеристики текучести и оптимальную насыпную плотность для последующей обработки.

6 архитектурных улучшений серии ZKG Dry Granulator

Высокая эффективность выхода и стабильность процесса серии ZKG "сухой гранулятор достигаются за счет целевых механических улучшений, передовой металлургии и строгого соблюдения санитарных стандартов конструкции. Ниже представлен инженерный анализ 6 ключевых улучшений, встроенных в каждую платформу непрерывной грануляции Rich Packing.

1. Система постоянного механического усилия 6–8 т

Поддержание одинаковой плотности твердой фазы по всей ширине ленты требует исключительно жесткой системы приложения усилия, исключающей любые механические деформации и вибрации.

●Механическое решение: Платформа ZKG оснащена усиленной механической системой передачи усилия, способной генерировать непрерывное механическое давление 6–8 т.

●Техническое преимущество: Исключая традиционные гидравлические линии и приводы, система устраняет колебания давления, вызванные изменением температуры масла. Механическая передача обеспечивает неизменное равномерное усилие по валкам размером $\Phi 100 \times 35 \text{ мм}$, гарантируя идеально стабильную плотность ленты. Такая конструкция обеспечивает абсолютную стабильность процесса и исключает риск загрязнения гидравлической жидкостью в чистой зоне cGMP.

2. Двухканальная система охлаждения валков (поддержание ниже 20°C)

Непрерывное высоконапорное механическое уплотнение естественным образом генерирует значительное трение и нагрев, что может быстро повышать температуру поверхности валков и приводить к глазированию, прилипанию или термической деградации чувствительных соединений.

●Механическое решение: Каждая машина ZKG интегрирует независимую система охлаждения валков сухого грануляторавстроенная непосредственно во внутреннее ядро компрессионных валков.

●Техническое преимущество:Охлажденная вода непрерывно циркулирует через двойные внутренние каналы, поддерживая строго температуру поверхности валковниже 20°C. Такое быстрое тепловое рассеивание предотвращает плавление или прилипание термочувствительных материалов (таких как витамин C, ферменты или летучие растительные экстракты) к стальной поверхности, обеспечивая непрерывные производственные циклы.

3. Оптимизированная двухстадийная система измельчения для получения фракции 10–80 mesh

Стандартные одностадийные высокоскоростные мельницы часто агрессивно измельчают уплотненный материал, разрушая сформированные ленты и создавая высокий процент мелкого порошка.

●Механическое решение:Серия ZKG включает специализированный низкоскоростной двухстадийный механизм калибровки, который бережно обрабатывает материал.

●Техническое преимущество:Система разбивает ленту на однородные хлопья, а затем мягко калибрует их через оптимизированную ситовую сетку, поддерживая долю мелкого порошка строго ниже 10%. Этот точный контроль обеспечивает постоянное распределение размера гранул 10–80 mesh, значительно снижая необходимость переработки материала и обеспечивая максимальный выход за один проход.

4. Консольная конструкция валков для разборки без инструментов за 10 минут

На производствах с частой сменой ассортимента потеря часов ценного времени на разборку и очистку сложной системы между партиями продукции может существенно снижать прибыльность.

●Механическое решение:Rich Packing использует инновационную консольную конфигурацию валков, в которой подшипники главного вала надежно закреплены к жесткой задней конструкционной стенке.

●Техническое преимущество:Эта открытая фронтальная конструкция обеспечивает полный доступ к компрессионным валкам и ситам. Один оператор может демонтировать весь узел обработки для мойки в течение 10–15 минут без необходимости в тяжелых или специальных инструментах, минимизируя время простоя при смене продукции.

5. Высокоэффективный двигатель 3kW с цифровым PLC журналированием параметров

Современные предприятия требуют энергоэффективное промышленное оборудование, обеспечивающее полную прослеживаемость данных для строгого нормативного соответствия.

●Механическое решение:Вся линия ZKG оснащена высокомоментным энергоэффективным двигателем 3kW в сочетании с промышленной системой PLC Omron или Siemens.

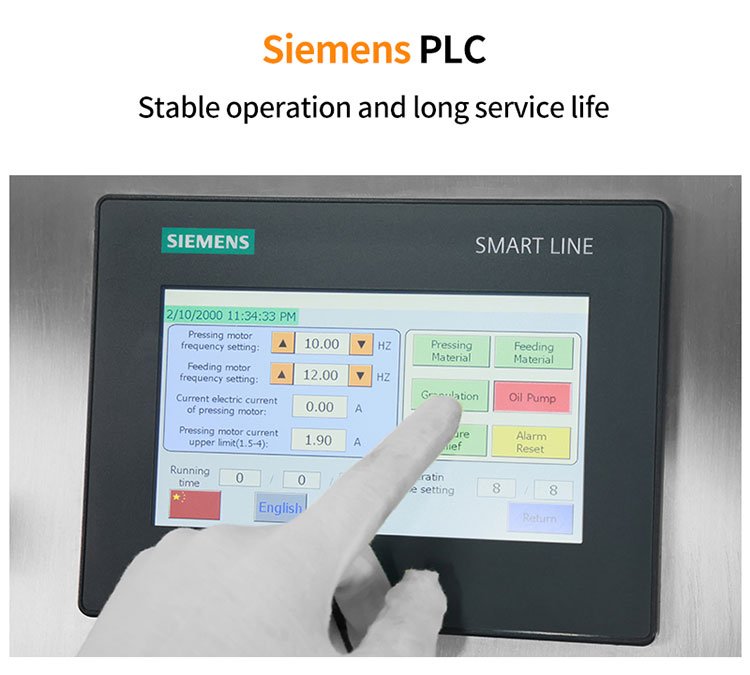

●Техническое преимущество:Привод 3kW обеспечивает высокую энергоэффективность, одновременно развивая до 8T усилия уплотнения. Интегрированный сенсорный HMI отслеживает и регистрирует критические параметры процесса — такие как скорость подачи (0–24 r.p.m.), скорость валков (0–20 r.p.m.) и рабочее давление — в реальном времени, полностью соответствуя требованиям целостности данных FDA 21 CFR Part 11.

6. Полная изоляция материала SUS316L и компактная компоновка cGMP

Интеграция высокопроизводительного оборудования в тесные существующие чистые помещения может быть крайне сложной, если оборудование имеет громоздкую или негигиеничную конструкцию.

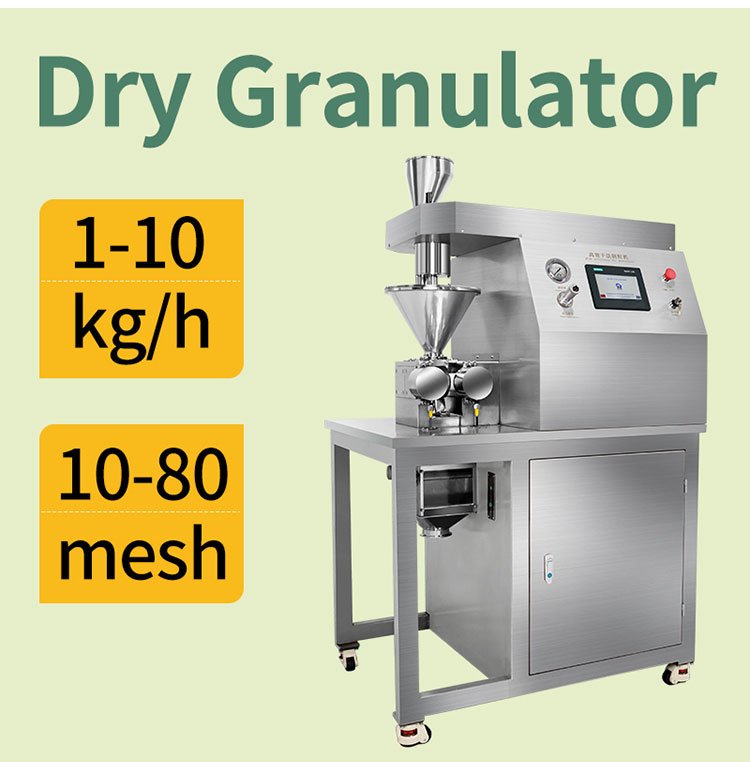

●Механическое решение:Система ZKG имеет высококомпактную компоновку размером всего 1000 × 800 × 1650 mm с чистым весом 350KG.

●Техническое преимущество:Все контактирующие с продуктом компонентыZKG pharma granulatorизготовлены из премиальнойнержавеющей стали SUS316L. Компактная конструкция использует внутреннюю изоляционную стенку для полного отделения механических приводных элементов от санитарной чистой зоны, устраняя скрытые зоны, требующие очистки, и обеспечивая простое соответствие строгим международным фармацевтическим стандартам валидации.

Техническая матрица спецификаций: производственные данные серии ZKG

Для помощи инженерам по валидации и коммерческим закупочным командам при оценке оборудования приведенная ниже техническая матрица представляет точные механические параметры нашей компактной интеллектуальной линии:

Оптимизируйте производство твердых лекарственных форм

Серия The Rich Packing ZKG сухой грануляторсерия сухих грануляторов The Rich Packing ZKG обеспечивает эффективное и высоконадежное решение для обработки сложных составов твердых лекарственных форм. Благодаря сочетанию усовершенствованной балконной компоновки из нержавеющей стали SUS316L с системой контроля механического усилия 6–8 т без гидравлики, встроенной двухканальной системой охлаждения валков и щадящему двухэтапному низкоскоростному измельчающему ситу, эта компактная платформа устраняет распространенные проблемы обесцвечивания материалов, термической деградации и чрезмерного образования пылевидных частиц.

Технические FAQ для команд закупок чистых помещений

В1: Почему стоит выбрать сухой гранулятор вместо линий влажной грануляции для фармацевтики?

О: Сухая грануляция полностью исключает необходимость жидких связующих и этапов тепловой сушки. Это лучший выбор для чувствительных к влаге и температуре активных фармацевтических ингредиентов (API), снижая затраты на вспомогательные вещества и экономя энергию чистых помещений.

В2: Как валковый компактор контролирует максимальное усилие без использования традиционных гидравлических систем?

О: Наша серия ZKG оснащена линейной системой контроля усилия, которая обеспечивает непрерывное высокомоментное усилие 6-8 т. Эта конструкция обеспечивает абсолютную стабильность давления на валках и исключает риск загрязнения маслом в условиях cGMP.

В3: Как система обеспечивает стабильное распределение размера гранул в диапазоне 10–80 меш?

О: За счет балансировки синхронизированного шнека подачи (0–24 об/мин) и переменной скорости валков (0–20 об/мин) машина формирует стабильные ленты. Затем они проходят через оптимизированное двухступенчатое механическое сито-измельчитель, удерживая уровень мелкой пыли строго ниже 10%.

В4: Может ли валковый компактор ZKG работать с липкими или низкоплавкими растительными порошками?

О: Да. Сухой гранулятор ZKG оснащен встроенной двухканальной системой водяного охлаждения внутри валков. Эта система поддерживает температуру поверхности ниже 20°C, предотвращая плавление, глазирование или налипание экстрактов на поверхности валков.

В5: Какова требуемая площадь и профиль очистки для этого компактного гранулятора 350 кг?

О: Машина имеет компактные габариты 1000 × 800 × 1650 мм, что позволяет легко интегрировать ее в небольшие чистые помещения. Ее усовершенствованная консольная компоновка валков позволяет одному оператору выполнить полную разборку и промывку за 10 минут без специальных инструментов.
