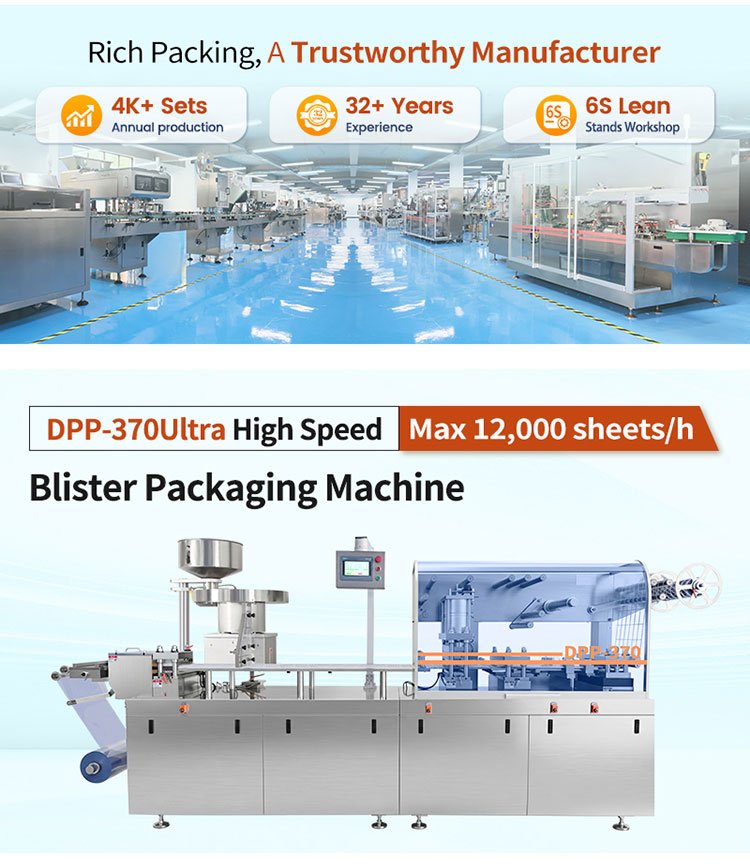

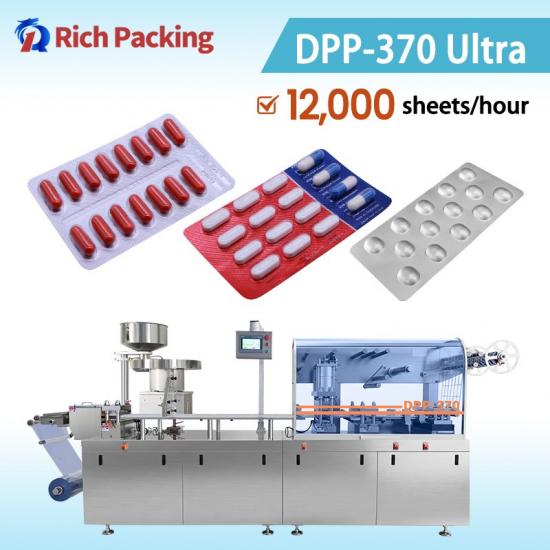

Машина для блистерной упаковки DPP-370Ultra

Блистерная упаковочная машина DPP-370Ultra

*** Технический параметр

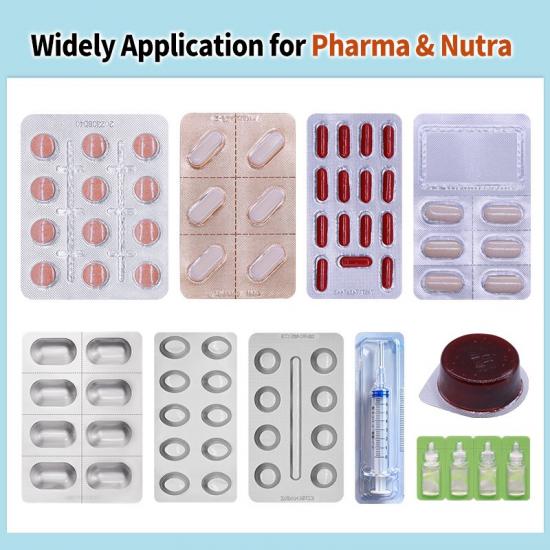

Что может DPP-370Ultra блистерная упаковочная машина принести вам в фармацевтике и нутрацевтике

Чертёж технических параметров: высокопроизводительная герметизация твёрдых лекарственных форм

При оценке оборудования для автоматизированных линий вторичной упаковки твёрдых лекарственных форм закупочные комитеты и инженеры по валидации изучают не поверхностные заявления, а анализируют точные физические мощности и габаритные ограничения. DPP-370Ultra блистерная машина для таблеток и капсул платформа разработана для устранения разрыва между высокоскоростным выпуском продукции и гибкостью широкоформатной обработки. Ниже приведены проверенные инженерные данные, описывающие основные производственные возможности машины:

Введение: повышение производительности и качества в крупномасштабной блистерной упаковке

Для фармацевтических производственных предприятий с большими объемами выпуска, компаний по производству пищевых добавок с высокой загрузкой и организаций контрактной упаковки (CMO) поддержание эффективной линии для твердых лекарственных форм требует оборудования, которое сочетает высокую скорость выпуска с точным управлением процессами. По мере того как рыночные требования смещаются в сторону контрактного производства с широким ассортиментом и малыми объемами наряду с масштабными кампаниями по выпуску блокбастерных препаратов, упаковочные участки сталкиваются с двойной сложной задачей: достижением сверхвысоких линейных скоростей производства при минимизации простоев на переналадку, требующих значительного вмешательства в оснастку. Устаревшие блистерные термоформеры и старые механические машины с цепным приводом часто не соответствуют современным стандартам, что приводит к накоплению ошибок синхронизации, большому количеству отходов материала при соединении полотна и длительному времени настройки, снижающему общую эффективность оборудования (OEE).

Машина DPP-370Ультра для блистерной упаковки предлагает высокопроизводительную альтернативу традиционным системам с механическим кулачковым приводом. Разработанная с увеличенной 120*360 мм активной зоной формования, эта платформа позволяет создавать многорядные, много-блистерные упаковочные схемы, которые оптимизируют использование материала при каждом отдельном резе. Независимо от работы с термоформируемыми пластиковыми ламинатами, такими как Alu-PVC, PVDC с высоким барьером, Aclar, или матрицами из алюминия для холодной формовки (Alu-Alu), система обеспечивает равномерное распределение давления и абсолютную герметичность запайки. Благодаря модульным механическим узлам без инструментов и цифровым контурам управления машина устраняет распространенные проблемы утечек порошка, истончения стенок ячеек и медленной корректировки формата.

Техническое разделение функций: как платформа DPP-370Ультра оптимизирует цикл упаковки

Чтобы в полной мере оценить эксплуатационную надежность DPP-370Ультраплатформы необходимо изучить пошаговое прохождение материалов через её непрерывные технологические станции:

Процесс начинается на автоматической станции размотки, где базовые пластиковые или алюминиевые холодноформуемые пленки подаются в плоскопластинчатую блистерную упаковочную машину. Пленка проходит через встроенный стол для сращивания и поступает на плоскопластинчатую станцию нагрева. Здесь две контактные пластины обеспечивают полностью равномерную подачу тепловой энергии по всей пластиковой пленке, размягчая её без образования локальных перегревов или разрушения материала. После нагрева полотно перемещается на плоскопластинчатую станцию формования. Используя комбинацию положительного давления сжатого воздуха, пластик формируется в точные полости глубиной до 15 мм (или до 26 мм для индивидуальных профилей), обеспечивая высокоравномерную толщину стенок карманов по всей матрице размером 120 мм *360 мм.

Далее сформированные полости поступают в зону подачи, где индивидуальная система подачи, разработанная с учетом конкретного материала, заполняет каждый карман с абсолютной точностью. Затем заполненное полотно перемещается на плоскопластинчатую станцию запайки, где алюминиевая покровная фольга соединяется с базовым ламинатом при строго контролируемых давлении и температуре. Система технического зрения высокого разрешения проверяет запаянное полотно в режиме реального времени, выявляя пустые полости или поврежденные изделия. Наконец, полотно перемещается независимым сервоприводным тяговым узлом к станции резки. Работая со скоростью до 40 резов в минуту, резак разделяет полотно на идеально готовые блистерные блистерные упаковкии автоматически направляет любые дефектные упаковки в защищенный контейнер для брака.

9 основных инженерных инноваций DPP-370Ультраплатформа

Впечатляющая производственная мощность и ежедневная эксплуатационная гибкость DPP-370Ультра Машины для блистерной упаковки с большой производительностьюоснованы на 9 основных инженерных инновациях. Каждая функция разработана для решения конкретного реального производственного узкого места:

1. Интеграция основных компонентов мирового класса (Siemens, Schneider, Omron)

Использование стандартных или немаркированных компонентов электрической автоматизации создает значительные эксплуатационные риски, включая непредсказуемые задержки управления, преждевременный выход компонентов из строя и длительное ожидание международных запасных частей.

●● Механическое решение: Вся архитектура автоматизации, привода и управления DPP-370Ультрасоздана с использованием высококачественных компонентов, поставляемых всемирно известными брендами, включая Siemens, Schneider и Omron.

●● Техническое преимущество: Центральный ПЛК Siemens выполняет высокоскоростную обработку данных и координирует технологические станции через быструю цифровую шину. Контакторы Schneider и датчики Omron обеспечивают исключительную электрическую надежность и высокую устойчивость к помехам, сокращая незапланированные простои из-за электрических неисправностей и обеспечивая легкий доступ к стандартным запасным частям по всему миру.

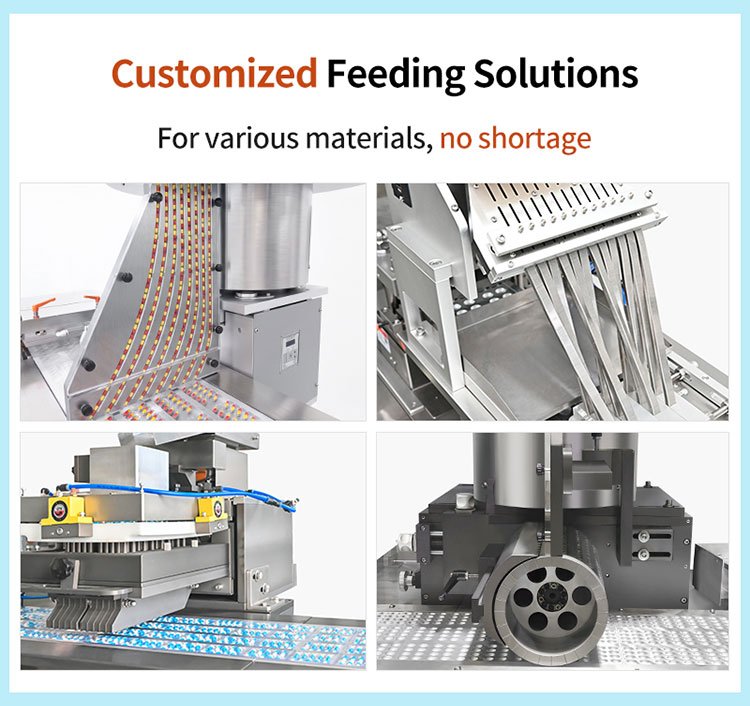

2. Усовершенствованные индивидуальные конфигурации подачи для отсутствия пропущенных карманов

Обработка различных твердых лекарственных форм — таких как скользкие мягкие капсулы, таблетки уникальной продолговатой формы или хрупкие твердые желатиновые капсулы — требует специализированной транспортировки материалов для предотвращения пустых блистерных полостей.

●● Механическое решение: полностью автоматическая блистерная упаковочная машина отказывается от универсальных гравитационных направляющих подачи по принципу «один размер для всех», вместо этого предлагая индивидуализированные решения для подачи адаптированные к уникальной физической геометрии и поверхностному трению вашего продукта.

●Техническое преимущество: Благодаря использованию ряда оптимизированных под конкретные варианты систем, включая трековые питатели водопадного типа, конфигурации с колеблющимися трубками или специализированные конфигурации прямой подачи по направляющей — платформа обеспечивает 100%-ное заполнение. Такая точная подача устраняет пропущенные ячейки, оптимизирует выход линии и поддерживает бесперебойный поток продукта на Ultraимальных скоростях линии.

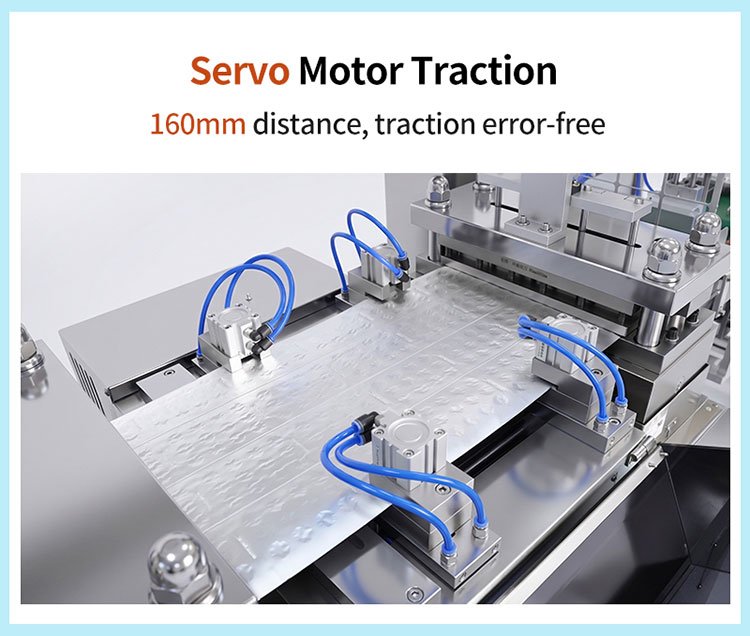

3. Система тяги с прецизионным сервомотором (стандартное расстояние 160 мм)

Из-за удлинения цепи и люфта зубчатых передач традиционные механические системы перемещения полотна имеют высокую склонность к ошибкам шага после продолжительной эксплуатации, что приводит к тому, что режущий механизм разрезает текст или ячейки блистера.

●Механическое решение: Последовательность индексации пленки приводится в действие независимой сетью тяги с сервомотором с высоким крутящим моментом, способной поддерживать точное индексное расстояние 160 мм.

●Техническое преимущество: Сервопривод вычисляет точное положение полотна с микрометровой точностью в каждом цикле, полностью устраняя накопленные ошибки индексации. Такая цифровая точность удерживает ячейки идеально по центру относительно инструментов запайки и резки, снижая отходы материала и обеспечивая безупречное выравнивание блистерной упаковки даже при высокоскоростном непрерывном производстве с 40 резами в минуту.

Сравнение точности регистрации сервотяги

●Механическая кулачковая индексация: Накопленный дрейф положения из-за люфта Высокий блистерной упаковки уровень брака.

●DPP-370Ultra сервопривод: Корректировки в реальном времени с микронной точностью Фиксированная индексация 160 мм Нулевая деформация.

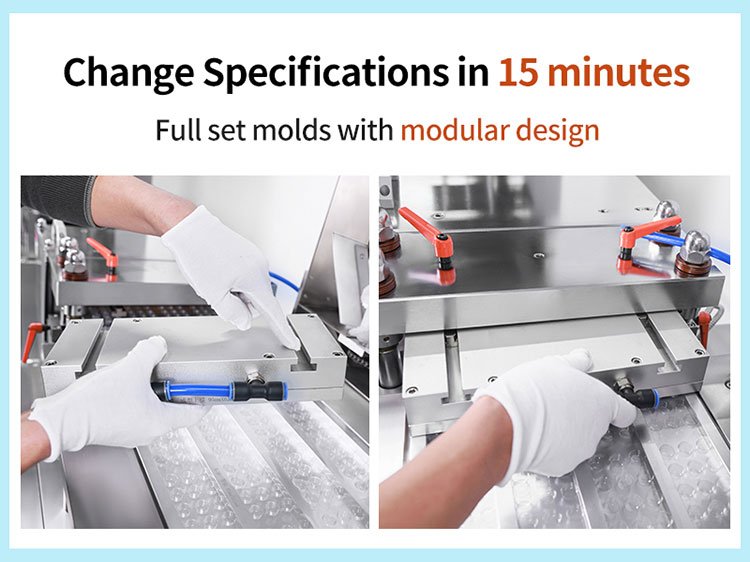

4. Модульная архитектура смены формата с выдвижными ящиками за 15 минут

Длительные простои во время переналадки партий могут существенно повлиять на общую прибыльность фабрики, особенно при переключении между различными профилями таблеток или переходе с конфигураций блистерной упаковки Alu-PVC на Alu-Alu.

●Конструктивное решение: Формовочные, запечатывающие и режущие узлы разработаны с использованием передовой технологиимодульной формы выдвижного типаконфигурации.

●Техническое преимущество: Комплекты инструментов установлены на сверхплавных горизонтальных направляющих и закреплены с помощью быстродействующих фиксирующих механизмов и встроенных установочных штифтов. Это позволяет одному оператору линии выдвинуть старый формат и зафиксировать новую размерную матрицу в течение15 минутбез использования набора инструментов, что значительно повышает ваш OEE.

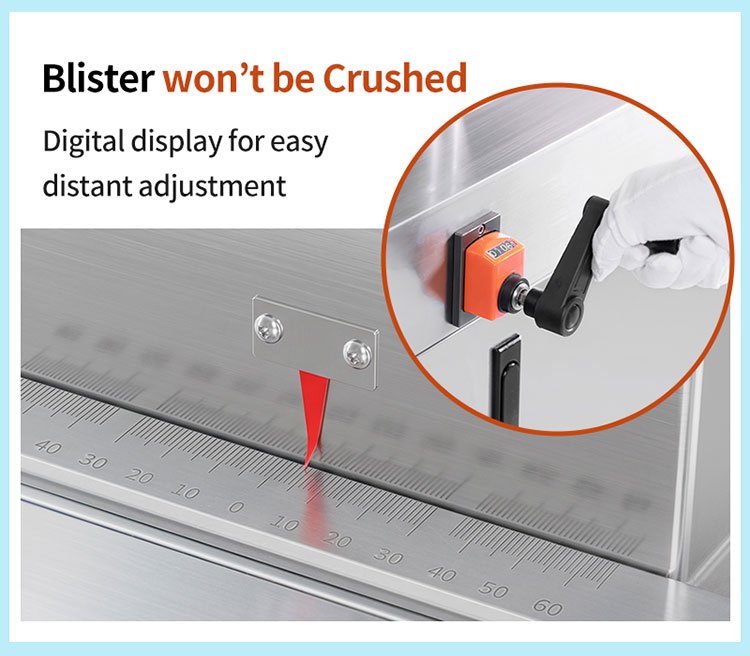

5. Микрорегулируемая внешняя калибровка расстояния с помощью маховика

Точная настройка расстояния индексации во внутренней механической рельсовой системе часто требует от операторов остановки производства, открытия защитных ограждений и выполнения утомительных ручных регулировок методом проб и ошибок.

●Конструктивное решение:Эта серия DPP блистерная упаковочная машина имеет раму с эргономичным, калиброваннымвнешним маховикомнапрямую соединённым с основной осью индексации.

●Техническое преимущество:Операторы могут безопасно выполнять точные регулировки положения процесса в режиме реального времени, пока машина остаётся в рабочем состоянии. Такая внешняя конструкция делает настройку интуитивной, обеспечивает безопасность оператора и позволяет мгновенно выполнять точную корректировку выравнивания для компенсации незначительных изменений материалов без остановки линии.

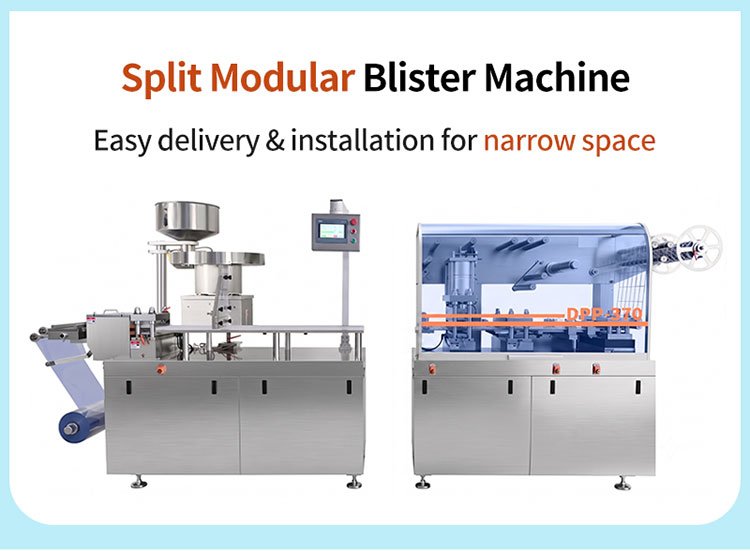

6. Модульная архитектура разборной рамы для ограниченного пространства

Жёсткое промышленное упаковочное оборудование с единой рамной конструкцией может быть крайне сложно перемещать через узкие коридоры, стандартные лифты и тесные шлюзовые двери во время установки в чистых помещениях.

●Конструктивное решение:Шасси использует интеллектуальную, конструктивно надёжнуюраму разборной конструкциикоторая позволяет разбирать машину на транспортируемые модули.

●Техническое преимущество:Эта370Ultra модульная компоновка значительно упрощает транспортировку и установку на объектах с ограниченным физическим доступом или небольшой площадью чистых помещений. Отдельные компоненты рамы можно независимо перемещать через стандартные дверные проёмы и повторно собирать на месте с идеальным конструктивным выравниванием, экономя тысячи долларов на затратах по модификации помещений.

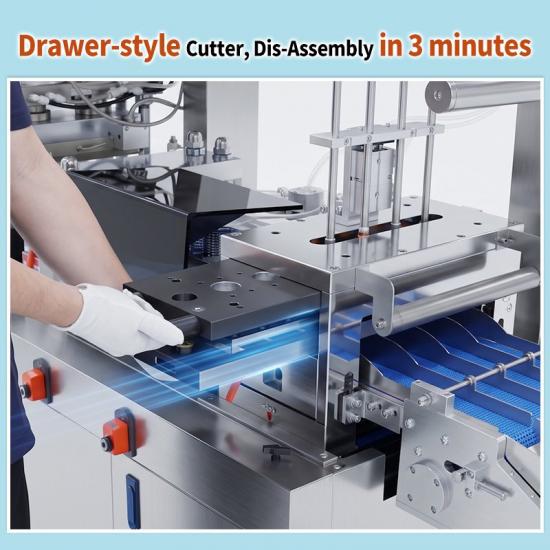

7. Механизм быстрой выдвижной резки за 3 минуты

Станция режущего пуансона испытывает значительные механические нагрузки при каждом ходе, поэтому обслуживание резака, проверка лезвий и очистка формата часто становятся узкими местами в эксплуатации.

●Конструктивное решение:Усиленный узел вырубки оснащён специализированнымвыдвижным резакомс механизмом направляющего перемещения.

●Техническое преимущество: Благодаря освобождению двух рукояток быстрого зажима весь режущий модуль полностью выдвигается вперед из рамы машины. Такая открытая конфигурация позволяет техническому специалисту выполнить полную проверку лезвий, очистку или полную замену узла в течение 3 минут, минимизируя простой на финальном этапе упаковочной линии.

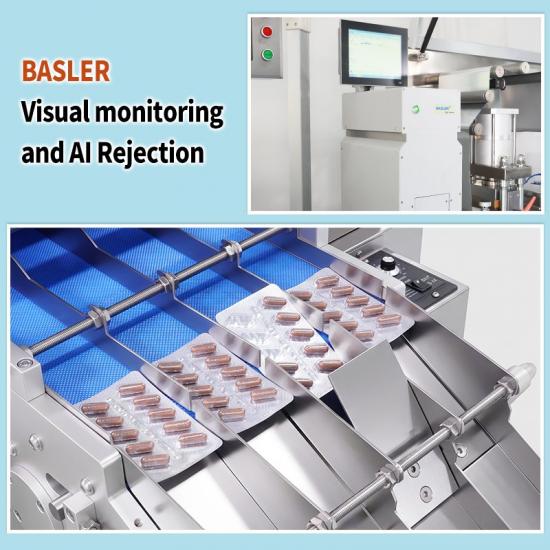

8. Системы автоматизированного контроля зрения в реальном времени и отбраковки дефектов

Ручные проверки качества не могут успевать за высокоскоростными линиями, работающими со скоростью 200 пластин в минуту, что создает риск попадания пустых блистеров или поврежденных таблеток в готовые коммерческие картонные упаковки.

●Электронное решение: Линия оснащена промышленной системой визуального контроля с камерой, установленной непосредственно после зоны подачи продукции, в сочетании с автоматической пневматической станцией отбраковки.

●Техническое преимущество: Система автоматической блистерной упаковочной и запаечной машины сканирует каждое гнездо при каждом ходе, мгновенно выявляет отсутствие продукции, неправильные цвета, сломанные фрагменты или глубокие загрязнения и автоматически отбраковывает дефектную блистерную упаковку в защищенный контейнер без замедления работы линии. Этот автоматизированный контроль защищает репутацию вашего бренда и обеспечивает полное соответствие строгим стандартам валидации фармацевтической отрасли.

9. Интегрированная платформа для сращивания ПВХ-пленки для быстрой замены полотна

Когда рулон сырья заканчивается, ручная заправка нового рулона пленки через сложную систему натяжных роликов приводит к значительным задержкам и образованию не нагретых, потерянных участков материала.

●Конструктивное решение: Непосредственно после разматывающего рулона пленки расположена специальная плоская платформа для сращивания ПВХ-пленки с двумя пневматическими зажимами пленки и встроенной направляющей для прямого реза.

●Техническое преимущество: Когда рулон пленки заканчивается, оператор зажимает задний край старого полотна рядом с передним краем нового рулона, выполняет чистый рез и за несколько секунд соединяет их лентой. Эта интегрированная платформа сохраняет идеальное выравнивание материала, сокращает время простоя при замене материала и предотвращает образование складок пленки или ошибки отслеживания при возобновлении производства.

Сравнение технических характеристик: стандартное оборудование против DPP-370Ultra

Чтобы помочь руководителям производства и специалистам по корпоративным закупкам оценить производительность линии, приведенная ниже матрица данных сравнивает эксплуатационные возможности DPP-370Ultra термоформовочной блистерной упаковочной машины со стандартным блистерным упаковочным оборудованием среднего класса:

Автоматическая блистерная машина DPP-370Ultra — ваш выбор для производства блистерных упаковок

При инвестировании в крупномасштабную DPP-370Ultra машину для блистерной упаковки дальновидные операционные менеджеры смотрят не только на первоначальные капитальные затраты, но и оценивают совокупную стоимость владения (TCO) и долгосрочную окупаемость инвестиций (ROI). Оборудование, основанное на традиционных механических приводных механизмах, часто создает скрытые эксплуатационные расходы, включая чрезмерные потери материала из-за смещения при индексировании, потерянные производственные часы во время смены нескольких инструментов и постоянные расходы на обслуживание изношенных механических кулачков.

DPP-370Ultra напрямую устраняет эти финансовые неэффективности. Ограничивая допуск индексирования приводом с сервомеханизмом с нулевой погрешностью и оптимизируя схему резки для сокращения отходов обрезки краев, система снижает ежемесячные расходы на фольгу до 12–15%. Кроме того, сокращение времени смены формата с нескольких часов до 15-минутного процесса без использования инструментов позволяет предприятиям с производством широкого ассортимента небольшими партиями вернуть ценные производственные часы каждую неделю.

Кроме того, наша производственная платформа упрощает международное соответствие нормативным требованиям. Rich Packing гарантирует, что DPP-370Ultra разработана с нуля для соответствия строгим требованиям валидации FDA, EMA и WHO-GMP. Каждая высокоскоростная машина покидает наш завод с полным комплектом валидационной документации на английском языке. Этот комплект содержит заранее подготовленные шаблоны для квалификации монтажа (IQ), эксплуатационной квалификации (OQ) и квалификации рабочих характеристик (PQ). Предоставляя проверенные электрические схемы, сертификаты материалов для контактных элементов из нержавеющей стали SUS316L и пошаговые протоколы калибровки, мы помогаем вашей внутренней команде контроля качества (QA) значительно сократить расходы на валидацию и быстро запустить новую линию.

Полное техническое часто задаваемое руководство по высокоскоростной блистерной упаковочной машине DPP

В1: Как архитектура плоской плиты DPP-370Ultra обеспечивает большую глубину формования по сравнению с ротационными роликовыми блистерными машинами?

Ответ: Ротационные роликовые блистерные упаковочные системы формируют ячейки во время непрерывного контакта с вращающимися роликами, что ограничивает доступное время формования и может неравномерно растягивать материал при изготовлении глубоких ячеек. DPP-370Ultra использует конфигурацию термоформования с плоской плитой, при которой пленка остается неподвижной во время фазы положительного давления воздуха. Равномерное распределение давления позволяет достичь стандартной глубины формования 15 мм и поддерживает индивидуальные глубины до 26 мм без истончения или разрыва стенок пленки, что делает машину идеальной для крупных таблеток, глубоких мягких капсул и медицинских устройств.

В2: Какова механическая логика работы 3-минутного выдвижного резака и как он повышает безопасность линии?

Ответ: Традиционные вырубные штампы глубоко закреплены внутри рамы машины, поэтому техническим специалистам необходимо наклоняться внутрь механизма со специальными инструментами для очистки или регулировки размера. Автоматическая блистерная машина DPP-370Ultra с выдвижным резаком установлена на усиленных линейных направляющих. После освобождения двух эргономичных ручек быстрого зажима весь режущий узел полностью выдвигается вперед из корпуса машины. Такая открытая конструкция обеспечивает быструю проверку лезвий и обслуживание без инструментов в течение 3 минут, защищая технических специалистов от травм.

В3: Как сервопривод тягового механизма обеспечивает переключение между стандартными пленками Alu-PVC и жесткими ламинатами холодной формовки Alu-Alu?

Ответ: Холодноформуемый алюминий (Alu-Alu) не обладает термической эластичностью и требует более высокой механической тяговой силы и измененных ходов подачи по сравнению с термоформуемыми пластиками. DPP-370Ultra использует независимую сеть тяговых механизмов с высокомоментными сервомоторами Siemens, которая поддерживает идеальное расстояние индексирования 160 мм. При смене материалов оператор просто выбирает предварительно настроенный профиль Alu-Alu на сенсорном интерфейсе HMI. Сервопривод автоматически регулирует ограничения крутящего момента и профили хода в цифровом режиме, устраняя необходимость физической замены шестерен или конструктивных модификаций.

В4: Почему важна конструкция с раздельной рамой и снижает ли она жесткость машины при высокоскоростной работе со скоростью 40 резов/мин?

Ответ: Конструкция с раздельной рамой позволяет разделить машину на модульные секции для удобной транспортировки через узкие коридоры чистых помещений и стандартные лифты. Она не снижает конструктивную жесткость, поскольку модули выравниваются с помощью высокоточных промышленных шпонок и закрепляются усиленными болтами из конструкционной стали. После повторной сборки рама образует единое высокожесткое шасси, которое легко поглощает кинетические силы, возникающие при высокоскоростном производстве со скоростью 40 резов в минуту.

В5: Может ли автоматизированная система технического зрения обнаруживать частичные разрушения таблеток или поверхностные загрязнения с изменением цвета внутри ячейки?

Ответ: Да. Интегрированная платформа визуального мониторинга использует промышленную камеру высокого разрешения в сочетании с регулируемыми светодиодными осветительными массивами, подключёнными к специализированному модулю обработки изображений. Программное обеспечение анализирует каждую ячейку в режиме реального времени, проверяя наличие отсутствующих элементов, пустых полостей, цветовых отклонений и изменений размеров вплоть до долей миллиметра. Если обнаруживается частично сломанная таблетка или посторонний загрязнитель, система отслеживает конкретнуюблистерную упаковкуи автоматически отбраковывает её на станции выгрузки без прерывания непрерывной производительности в 200 пластин в минуту.
