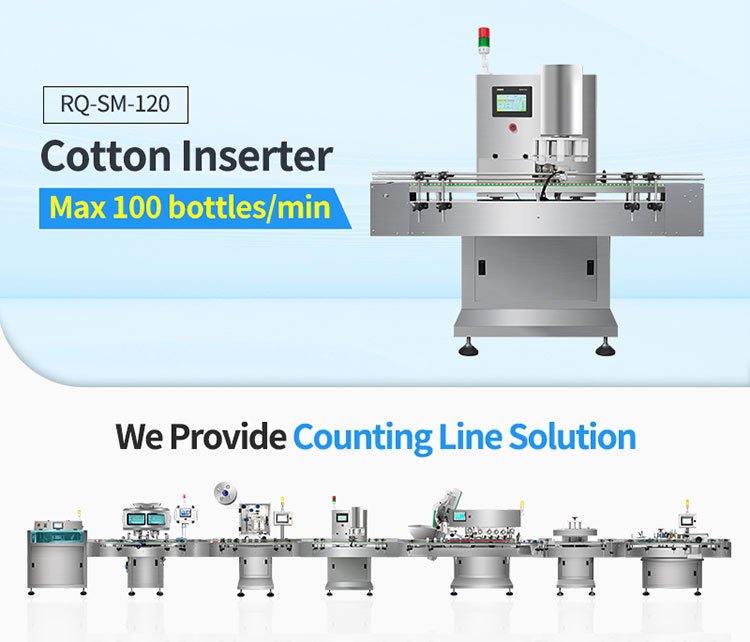

RQ-SM-120Устройство для вставки ваты
*** Технический параметр
|
Производительность (бутылок/мин) |
50~80 бутылок/мин |
|
Характеристики бутылок |
Диаметр 25–70 мм |
|
Габаритные размеры |
1600 мм × 750 мм × 1400 мм |
|
Вес（кг） |
180 |
|
Потребляемая мощность（Вт） |
0,7 кВт |
|
Электропитание |
220 В / 50～60 Гц |
Хотите узнать больше об этом продукте?
ОТПРАВИТЬ СООБЩЕНИЕ
Что-то неясно?
Не стесняйтесь связаться со мной, и я буду рад ответить на все ваши вопросы.
Автоматическое устройство для вставки ваты: 5 важных улучшений процесса розлива, которые устраняют застревание в горлышке и гарантируют чистоту cGMP
Введение: скрытое узкое место в высокоскоростных линиях розлива твёрдых лекарственных форм
На современных предприятиях по упаковке пероральных твёрдых лекарственных форм (OSD) в Европе и Северной Америке максимизация общей эффективности оборудования (OEE) для высокоскоростной линии розлива таблеток или капсул требует устранения мелких механических ошибок. При проектировании новой линии инженерные команды часто направляют большую часть бюджета на высокоточные электронные счётчики таблеток или передовые высокоскоростные системы укупорки систем. Однако, линия упаковки с подсчётом эффективна настолько, насколько эффективно её самое слабое звено.
Во многих средах высокообъёмной обработки наиболее распространённой причиной незапланированных остановок линии, загрязнения продукции и простоев чистых помещений является вторичная станция, отвечающая за вставку защитного материала: автоматический хлопковый укладчик.
В рамках высокоскоростной линии розлива капсул и таблеток в бутылки по стандарту cGMP оборудованиематрицы, вставка отрезка чистой медицинской хлопковой спирали точной длины в горлышко контейнера является важным этапом. Эта спираль защищает хрупкие твёрдые дозированные формы от динамического перемещения и повреждения из-за трения во время длительной транспортировки, а также помогает поглощать следовую влагу внутри герметично закрытого контейнера.
Однако непрерывное выполнение этого процесса на недорогом или плохо спроектированном оборудовании создаёт серьёзные риски для контроля качества. Стандартные системы начального уровня часто испытывают проблемы с непостоянным натяжением спирали, возникновением статического электричества и неточной механической резкой.
Эти эксплуатационные недостатки приводят к неравномерно нарезанным хлопковым секциям, осыпающимся волокнам, которые напрямую попадают в массу продукта, или к критическим заклиниваниям горлышка контейнера. Когда кусок хлопка застревает на краю бутылки вместо аккуратного размещения внутри корпуса контейнера, последующие датчики вызывают немедленные остановки линии, что приводит к дорогостоящему браку материалов, потере рабочих часов операторов и нарушению чистоты чистого помещения.
Полное устранение этих узких мест вторичной упаковки твёрдых дозированных форм требует производственной платформы, разработанной на основе децентрализованного моторизованного управления, интеллектуальных сенсорных массивов и передовой санитарной механики. Высокопроизводительный автоматический укладчик хлопка компании Rich Packing решает эту постоянную проблему упаковки.
Разработанная с использованием инновационного электронно-синхронизированного многокоординатного привода управления и полностью выполненного из материала SUS316L пути прохождения материала, эта надёжная машина устраняет осыпание волокон и заклинивание горлышек, обеспечивая абсолютную повторяемость процесса, необходимую для высокопроизводительных операций упаковки медицинской и пищевой продукции.
Разделение контура автоматизации: как работает автоматическая машина для вставки хлопка
Для поддержания абсолютной стабильности обработки в ходе высокообъёмных производственных циклов инженеры по упаковке должны выходить за рамки анализа стандартных внешних корпусов и изучать синхронизированные подсистемы, управляющие жизненным циклом материала. Обычный недорогой хлопковый укладчик часто использует устаревшие механические соединения, открытые приводные цепи и простые аналоговые таймеры, которые с трудом адаптируются к различным высотам бутылок и размерам спиралей.
Наша модернизированная автоматическая машина для вставки хлопкаобновляет этот процесс благодаря высокочувствительной модульной механической архитектуре, где каждая фаза цикла подачи, резки и вставки приводится в действие независимыми электронно отслеживаемыми рабочими станциями:
1. Динамический этап подачи и измерения хлопковой спирали
Цикл обработки начинается на автоматическойстанции рулона, где загружаются стандартная медицинская хлопковая лента, впитывающий синтетический вискозный или полиэстеровый рулонный материал. По мере разматывания сырья оно проходит через специализированную систему подачи и резки хлопковой спирали.
Приводимый двумя высокомоментными шаговыми двигателями, материал перемещается вперёд через прецизионно шлифованные ролики без растяжения или истончения волокон. Микропроцессорная система управления отслеживает точную длину продвинутой за один ход спирали, сопоставляя её с параметрами, заданными в центральном цифровом интерфейсе. Это динамическое отслеживание обеспечивает абсолютную равномерность размеров от первого контейнера до последнего.
2. Этап разделения и обратного складывания
После того как спираль точной заданной длины входит в зону резки, подающие ролики мгновенно фиксируются для поддержания стабильности материала. Высокоскоростной усиленный механический резак выполняет чистый быстрый разрез поперёк пути движения материала. Вместо медленного сминающего ножничного действия, создающего рыхлую пыль, система использует высокоскоростной линейный ход для чистого разделения ленты.
Сразу после резки встроенный механический рычаг нижнего складывания захватывает центр отделённой хлопковой полосы и проталкивает её через плотную направляющую вилку, формируя плотную равномерную перевёрнутую форму «U» или «V». Такая предварительно сложенная геометрия необходима для уменьшения внешнего диаметра материала, облегчая его прохождение через узкие горлышки контейнеров.

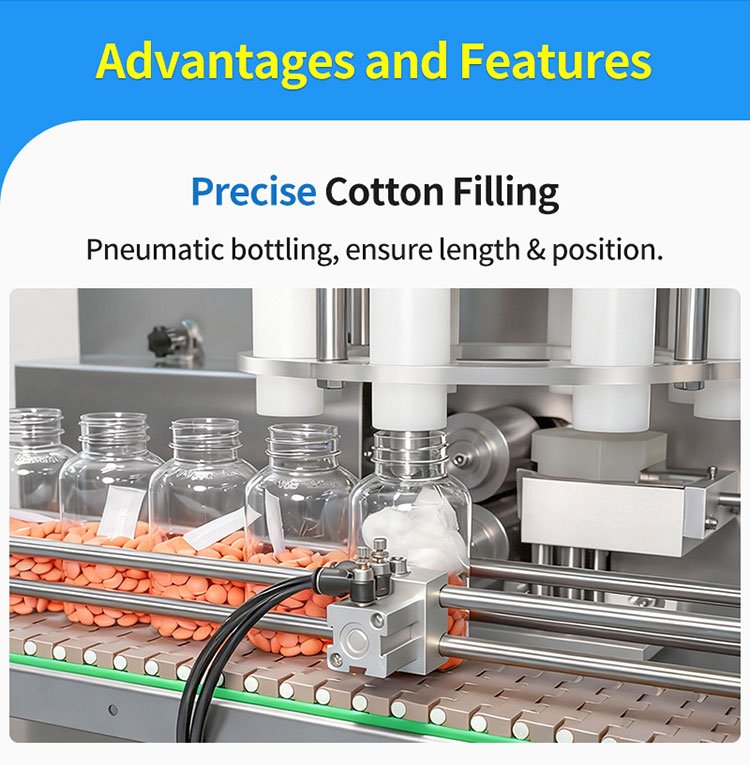

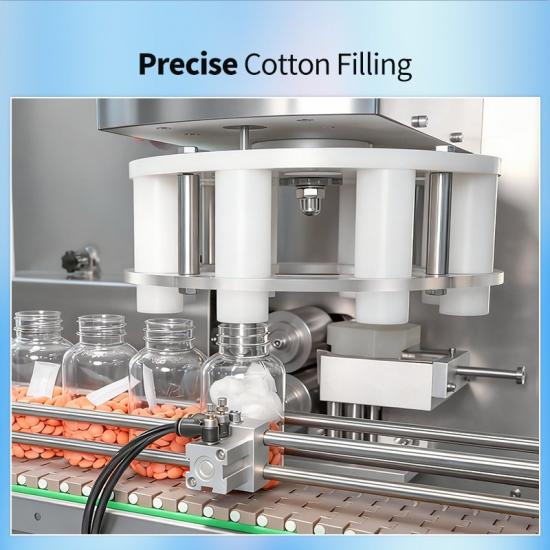

3. Этап контролируемого линейного погружения и проверки
Пока хлопковая секция складывается, основная конвейерная линия перемещает пустые предварительно подсчитанные контейнеры по индексирующей направляющей. Высокочувствительные фотоэлектрические датчики обнаруживают поступающие корпуса контейнеров и фиксируют их в точном физическом положении под станцией погружения.
После выравнивания усиленный пневматический линейный цилиндр выдвигается вертикально, приводя отполированный микропогружающий стержень прямо через центр направляющей вилки. Это действие проталкивает предварительно сложенный кусок хлопка непосредственно через горлышко контейнера, надёжно размещая его внутри корпуса контейнера. Затем погружающий стержень быстро возвращается назад, позволяя контейнеру беспрепятственно перейти к последующей линии укупорки.
5 механических инноваций серии электронных хлопковых укладчиков Rich Packing
Превосходная скорость обработки и исключительные показатели чистоты, достигаемые благодаря высокоскоростной машине для укладки хлопка в бутылки Rich Packing, обеспечиваются передовой металлургией, цифровым отслеживанием всего процесса и строгим соблюдением глобальных стандартов для чистых помещений. Ниже приведён подробный инженерный анализ 5 ключевых усовершенствований, встроенных в нашуавтоматическая система.
1. Высокоскоростная производительность с универсальной совместимостью с размерами контейнеров
Предприятия с большим объемом производства фармацевтической продукции и контрактной упаковки требуют оборудования, способного поддерживать высокую скорость выпуска для широкого спектра форматов продукции.
●Механическое решение: Машина построена на усиленной виброгасящей раме с приводом от усовершенствованного многоосевого автоматического синхронизирующего механизма, обеспечивающего подтвержденную максимальную производительность до 100 бутылок/минуту.
●Техническое преимущество: Рабочая камера полностью оптимизирована для обработки огромного разнообразия форм и размеров контейнеров без необходимости использования индивидуально изготовленных конструктивных компонентов. Система работает с диаметрами бутылок от 40–120 мм и высотой бутылок от 50–200 мм. Такая конструктивная гибкость позволяет предприятиям использовать небольшие клинические бутылки из полиэтилена высокой плотности (HDPE) с высокой плотностью размещения и большие стеклянные банки с широким горлом для нутрицевтической продукции на едином универсальном упаковочном оборудовании.

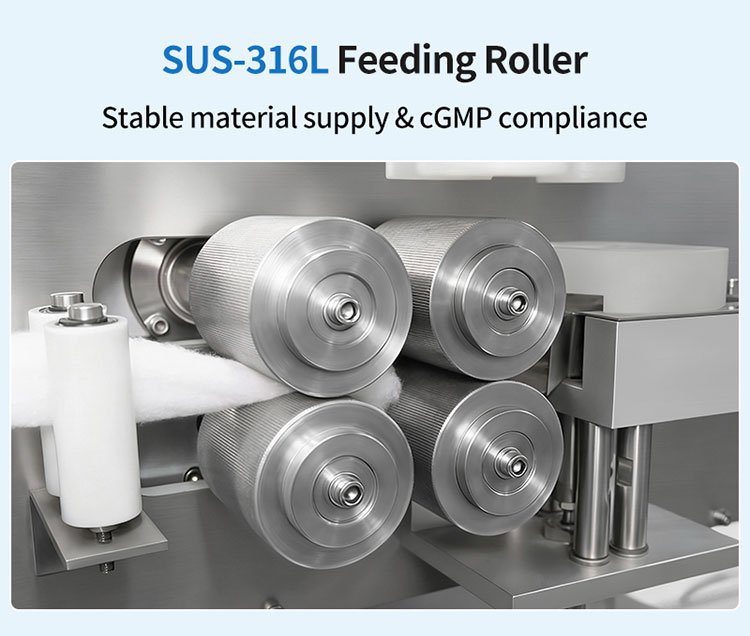

2. Полностью выполненные из нержавеющей стали SUS316L подающие ролики устройства для вставки ваты для абсолютного соответствия требованиям GMP
Обработка чувствительных медицинских таблеток или чистых питательных капсул требует тракта прохождения материалов, который полностью исключает риск перекрестного загрязнения или разрушения конструкции в течение многих лет непрерывной эксплуатации.
●Механическое решение: Ключевые компоненты в тракте прохождения материалов, включая основные ролики системы подачи и резки ватной спирали, направляющие пазы и внутренние контактные направляющие, изготовлены из высококачественной цельной нержавеющей стали SUS316L.
●Техническое преимущество: Благодаря использованию высококачественного сплава SUS316L вместо стандартных промышленных покрытий или сталей более низкого качества система устраняет риск отслаивания краски с поверхности, шелушения гальванического покрытия или микрозагрязнения от окислительной ржавчины. Ультрагладкие микрополированные стальные ролики предотвращают трение волокон, обеспечивая чистый путь обработки, который полностью соответствует международным руководствам GMP и легко проходит проверки чистых помещений.

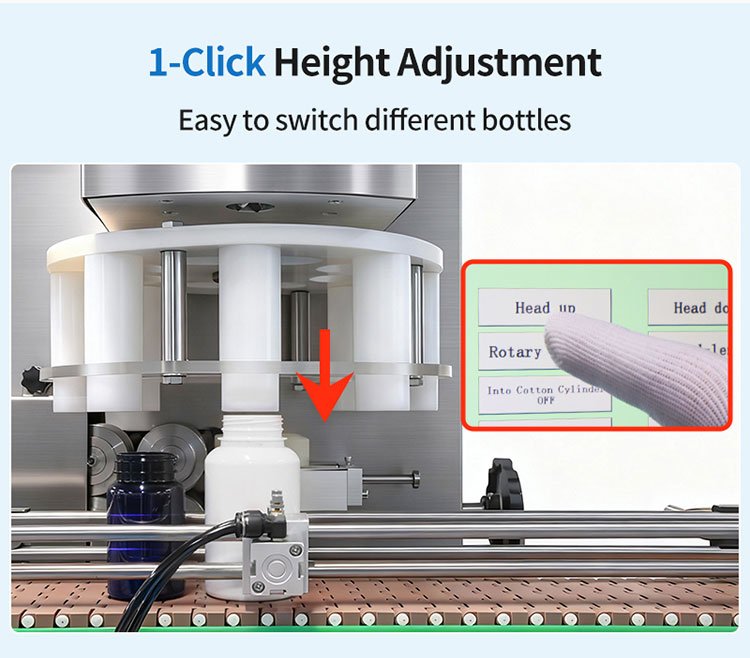

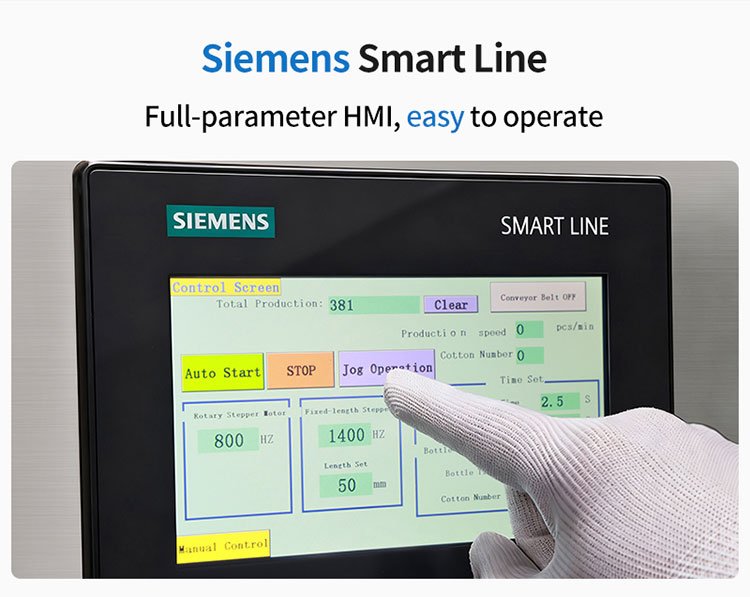

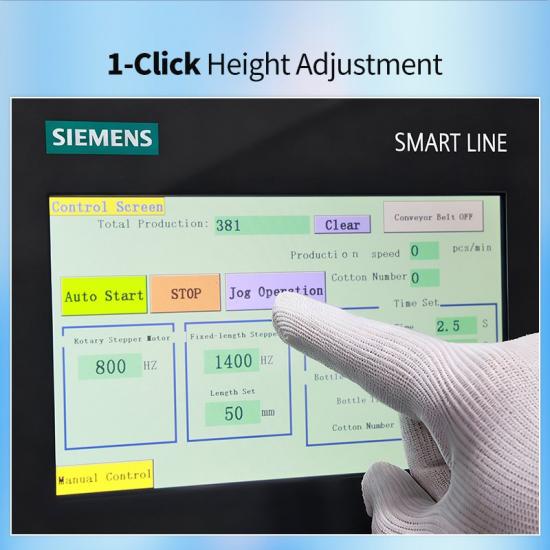

3. Интеллектуальный экран PLC HMI для автоматической регулировки высоты одним нажатием
Традиционное упаковочное оборудование часто требует от операторов вручную регулировать механические рукоятки, тяжелые ходовые винты и механические кронштейны для изменения глубины вставки при смене форматов продукции.
●Механическое решение: Система заменяет устаревшие ручные маховики на цифровой моторизованный привод подъема, напрямую соединенный с центральной сенсорной консолью HMI, работающей под управлением промышленного ПЛК Siemens.
●Техническое преимущество:Операторы могут мгновенно изменять абсолютную высоту входного отверстия для вставки ваты через сенсорный интерфейс одним нажатием. Эта автоматическаянастройка полностью исключает ручные регулировки оператором и человеческие ошибки при смене формата, позволяя машине за секунды изменять свою физическую высоту в соответствии с различной длиной контейнеров. Такая скорость делает её исключительно гибным вариантом для организаций контрактного производства (CMO), работающих с производственными графиками с большим разнообразием и малыми сериями.

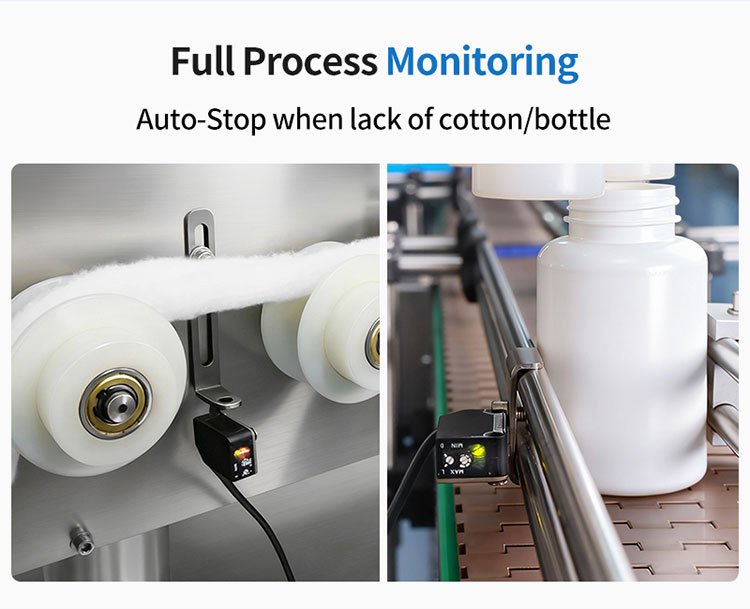

4. Передовая оптическая система обнаружения полного процесса с автоматическимизащитными функциями отключения
Эксплуатация высокоскоростной автоматическойупаковочной линии создаёт риск того, что нехватка сырья на предыдущем этапе останется незамеченной, что приведёт к появлению тысяч незаполненных или дефектных готовых упаковок.
●Механическое решение:Система оснащена комплексной замкнутой сетью высокочувствительных фотоэлектрических датчиков отслеживания, которые непрерывно контролируют линию.
●Техническое преимущество:Система выполняет непрерывное отслеживание в реальном времени во всех ключевых зонах обработки. Если расположенная выше по потоку автоматическая счётная машинаиспытывает задержку и контейнер не поступает на станцию, или если рулон ватной ленты заканчивается, система немедленно запускает автоматическое отключение. Эта автоматическаяпауза мгновенно останавливает линию, предотвращая работу машины без материала, защищая дорогостоящие контейнеры и гарантируя, что дефектные упаковки не будут перемещены на последующие этапы.
5. Конструктивная архитектура cGMP открытого балкона с антистатическим контролем
Серьёзной проблемой при высокоскоростной обработке волокнистого необработанного хлопка является статическое электричество, которое может привести к прилипанию свободных волокон к горлышку контейнера и нарушению индукционной герметизации.
●Механическое решение:Машина построена на основе конструкции открытого балкона, которая отделяет передний механический путь работы от задних электронных шкафов приводов и включает локализованную антистатическую воздушную завесу на станции резки.
●Техническое преимущество:Конструкция открытого балкона устраняет скрытые углы и зоны, недоступные для очистки, обеспечивая быстрое мытьё без остаточных следов между партиями. Антистатическая система мгновенно нейтрализует поверхностные заряды на волокнах хлопка, предотвращая их прилипание к горлышку контейнера или попадание в чистое помещение. Это сохраняет край бутылки чистым, обеспечивая идеальную герметичную индукционную фольговую запайку на последующем этапе.
Матрица технических характеристик: данные высокопроизводительной автоматической машины для вставки ваты
Чтобы помочь инженерам по валидации производственных объектов, директорам производства и менеджерам по коммерческим закупкам при планировании интеграции линий, приведённая ниже матрица содержит подробные механические и эксплуатационные характеристики нашей передовой автоматической машины для вставки ваты:
|
Техническая характеристика обработки |
Данные промышленного производства Rich Packing |
|
Максимальная производственная мощность |
До 100 бутылок/мин (Непрерывная стабильная высокоскоростная работа) |
|

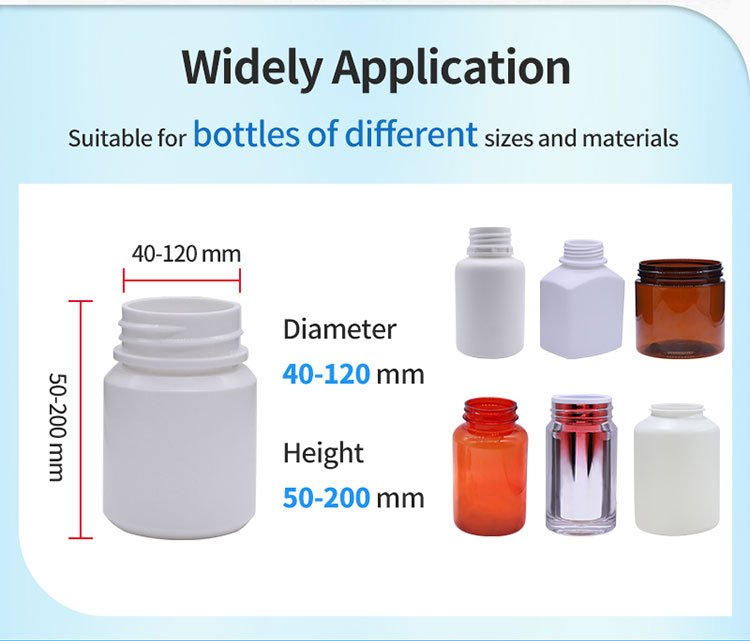

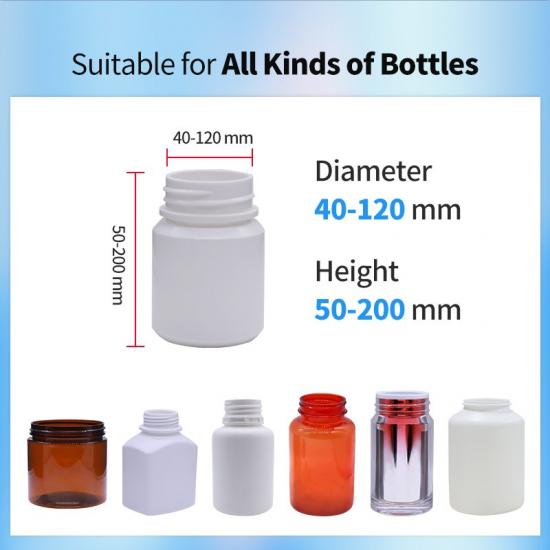

Диапазон применимых диаметров бутылок |
40 мм – 120 мм (Подходит для банок с широким горлышком и флаконов с узким горлышком) |
|
Диапазон применимой высоты бутылок |
50 мм – 200 мм (Подходит для стандартных клинических и розничных контейнеров) |
|
Регулировка высоты входа для вставки |
Однокнопочная автоматическая моторизованная регулировка с помощью сенсорного экрана PLC |
|
Конструкция ролика подачи материала |
Кованая нержавеющая сталь SUS316L (Без краски, полностью соответствует требованиям GMP) |
|
Системное автоматизированное управление |
Интегрированная платформа PLC Siemensв сочетании с сенсорным интерфейсом HMI |
|
Мониторинг защиты от неисправностей |
Оптическое обнаружение с блокировкой на всех этапах процесса (Автоматическая остановка при низком уровне бутылок/ваты) |
Общая стоимость владения (TCO) и соответствие требованиям чистых помещений (IQ/OQ/PQ)
При оценке нового оборудования для линии производства регулируемых пероральных твердых лекарственных форм опытные руководители отдела закупок смотрят не только на первоначальную цену покупки, но и сосредотачиваются на долгосрочной общей стоимости владения (TCO). Оборудование более низкого класса, не имеющее надежного электронного отслеживания или точной динамики резки, часто приводит к высоким постоянным расходам, включая чрезмерные потери сырья, сокращенный срок службы режущих лезвий и длительные задержки во время обязательных проверок валидации чистых помещений.
Серия Rich Packing оптимизирует эффективность использования капитала вашего предприятия за счет максимизации выхода продукции за один проход и сокращения простоев линии. Благодаря интеграции автоматического оптического отслеживания и высокоскоростного механического ножа наша машина полностью устраняет ошибочные разрезы и застревание материалов. Эта защита предотвращает повреждение контейнеров и экономит сырье, что особенно ценно во время высокообъемных кампаний контрактной упаковки.
Кроме того, мы понимаем, что подготовка к строгим аудитам региональных регулирующих органов, таких как FDA, Health Canada или европейские национальные органы по лекарственным средствам, может быть трудоемким и дорогостоящим процессом для ваших внутренних команд обеспечения качества (QA).
Чтобы упростить соответствие требованиям, каждая промышленная линия упаковки бутылокпоставщика машин для наполнения ватой поставляемая нами конфигурация отправляется напрямую с завода с полным пакетом валидационной документации. Этот пакет включает комплексные шаблоны на английском языке для соответствия требованиям IQ (квалификация установки), OQ (операционная квалификация) и PQ (квалификация производительности).
Предоставляя вашей инженерной команде готовые к использованию протоколы для аварийной остановки, калибровки высоты сенсорного экрана и журналов испытаний фотоэлектрических датчиков, мы помогаем вам значительно сократить расходы на внешние консультации и ускорить выход на коммерческое производство.
Итог и призыв к действию: обеспечьте безупречную интеграцию розлива в бутылки
Высокоскоростной автоматический установщик ваты Rich Packing предоставляет эффективное и высоконадежное решение для обработки сложных конфигураций упаковки твердых лекарственных форм. Объединяя передовой путь движения материалов из нержавеющей стали SUS316L с автоматическиймоторизованная система регулировки HMI, чисто режущий механический нож и полные оптические блокировки всего процесса — эта компактная платформа устраняет типичные узкие места упаковки, такие как распушенные волокна, неравномерное распределение веса и застревание в горлышках контейнеров.
Независимо от того, запускаете ли вы специализированное фармацевтическое производство, масштабируете линию высокопроизводительных нутрицевтических продуктов или оптимизируете контрактное производственное предприятие с широким ассортиментом продукции, наше технологическое оборудование обеспечивает структурную надежность и поддержку валидации, необходимые для защиты качества вашей продукции и максимизации ежедневного OEE.
Технический FAQ для команд по закупкам оборудования для чистых помещений
Q1: Что делает подающие ролики этой машины превосходящими стандартные модели начального уровня?
A: Стандартные машины начального уровня часто используют простые компоненты из хромированной стали или углеродистой стали в зоне прохождения материалов, которые со временем могут отслаиваться, скалываться или ржаветь при агрессивной очистке. Наш автоматический установщик хлопка использует усиленные ролики, полностью изготовленные из цельной нержавеющей стали SUS316L, что обеспечивает отсутствие осыпания, устойчивость к коррозии и полностью чистую среду подачи, полностью соответствующую мировым требованиям GMP.
Q2: Как сенсорная консоль упрощает смену форматов продукции между бутылками разных размеров?
A: Вместо необходимости использования операторами ручных рукояток для регулировки высоты оборудования под контейнеры разной длины наша платформа оснащена цифровым моторизованным приводом подъема. Через центральный сенсорный экран ПЛК операторы могут регулировать высоту входа для вставки хлопка одним нажатием, что позволяет быстро и удобно менять параметры бутылок при работе с контейнерами высотой от 50 до 200 мм.
Q3: Что произойдет, если на линии возникнет временная нехватка пустых бутылок или рулонов необработанного хлопка?
A: Платформа разработана с усовершенствованной оптической системой отслеживания всего процесса. Если датчики обнаруживают нехватку контейнеров на индексирующей дорожке или заканчивается рулон сырья, машина мгновенно выполняет автоматическое отключение. Эта функция безопасности немедленно останавливает линию для предотвращения ошибок, минимизации отходов материалов и гарантии того, что машина никогда не работает без материала.
Q4: Какова максимальная скорость обработки в спецификациях и схеме компоновки этой автоматической машины для вставки хлопка в бутылки?
A: Благодаря усовершенствованному многоосевому автоматическомуприводу платформа поддерживает подтвержденную пиковую производительность до 100 бутылок в минуту. Такая высокоскоростная работа делает ее идеальным выбором для интеграции производителей высокообъемных фармацевтических установщиков хлопка и высокопроизводительных контрактных упаковочных линий.
Q5: Может ли эта автоматическаясистема обрабатывать альтернативные ленточные материалы, такие как катушки из вискозы или полиэстера?
A: Да, безусловно. Закаленные механические режущие лезвия из сплава и регулируемые натяжные ролики в нашей системе подачи и резки хлопковых рулонов разработаны для чистой обработки стандартного медицинского хлопка, впитывающей вискозы и синтетических полиэфирных волокон, обеспечивая четкий срез без заусенцев для всех вариантов материалов.
