Основы работы счетчика таблеток: как работает подсчет таблеток и капсул, показатели точности и интеллектуальный выбор.

А машина для подсчета таблеток На первый взгляд, это простая станция на упаковочной линии: твердые вещества на входе, цифры на выходе, бутылки наполнены. На реальных заводах «подсчет» — это цепочка: разделение отдельных частиц, точное считывание, контроль времени розлива и надежный отбраковка. Если таблетки или капсулы поступают внахлест, лопаются от статического электричества или попадают в бутылку, которая немного смещена, вы увидите повторные проверки и разливы, в которых винят «датчик». Эта статья написана для производственных команд, которые строят или модернизируют оборудование для подсчета таблеток или капсул. линия розлива таблеток а также для начинающих, которые хотят получить четкие базовые знания, прежде чем общаться с поставщиками.

Реальная работа счетчика таблеток на линии розлива

На производственной линии счётчик представляет собой контролируемую станцию подачи и проверки. Он должен преобразовывать сыпучие материалы в повторяющийся поток, обрабатываемый по одному образцу, а затем синхронизировать этот поток с индексацией бутылок, чтобы каждая бутылка получала целевое количество без перепутывания. Именно поэтому устройство может выглядеть идеально во время короткой демонстрации, но начать работать с перебоями после двух часов работы с пыльными таблетками, частыми остановками/запусками или противодавлением от укупорочной машины.

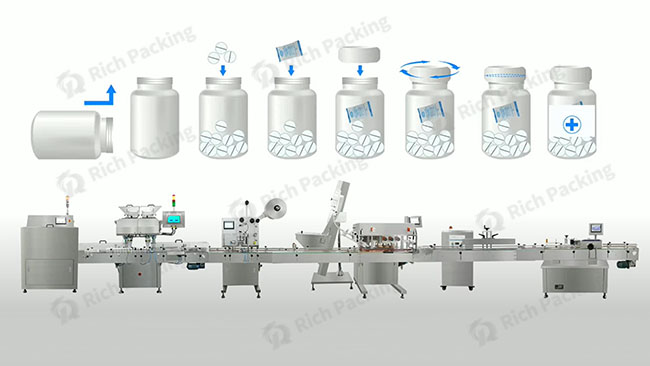

На большинстве предприятий используется один и тот же технологический процесс: бутылки поступают и проходят через разгрузочный желоб; счетчик выдает заданное количество; последующие модули укупоривают, запечатывают, маркируют и кодируют. Наиболее важно то, как ведет себя счетчик таблеток, когда линия работает не «идеально» — когда конвейеры останавливаются, бутылки расположены неравномерно, и когда операторам необходимо быстро провести уборку и возобновить работу без повторной настройки.

Классификация, которая действительно помогает покупателям.

В каталогах можно найти десятки типов счетчиков таблеток, но три практических отличия позволяют предсказать, что подойдет для вашего предприятия: место установки устройства, способ подсчета и сложность обработки продукции.

Во-первых, область применения: настольные (настольные) и конвейерные (производственные). Настольные устройства обычно используются для небольших партий, контроля качества или простых рабочих процессов, где операторы вручную размещают контейнеры. Конвейерные счетчики предназначены для конвейеров, датчиков бутылок, логики «нет бутылки – нет падения» и четкого режима остановки/запуска на высокой скорости.

Второй аспект — это датчики: фотоэлектрические против систем машинного зрения. Фотоэлектрический счетчик таблеток обнаруживает каждый фрагмент, когда он прерывает луч в сенсорном окне, и часто является наиболее эффективным решением, когда поток чистый, а продукция не представляет оптической сложности. Системы машинного зрения используют камеры и обработку для интерпретации объектов; это особенно ценно для прозрачных капсул, глянцевых покрытий или продукции, склонной к фрагментации. Такие счетчики продаются под названием «машина машинного зрения», а некоторые конструкции сочетают контролируемое освещение, экранирование и программные фильтры для уменьшения ложных срабатываний из-за отражений. При сравнении машинного зрения и фотоэлектрических счетчиков таблеток важнее задать вопрос, действительно ли ваш продукт и условия окружающей среды требуют такой дополнительной детализации.

Третий фактор — сложность использования продукта. Стандартный планшет и машина для подсчета капсул Это средство отлично подходит для таблеток и твердых капсул, но жевательные конфеты и мягкие капсулы ведут себя иначе. машина для подсчета жевательных конфет Для счетчиков мягких капсул обычно требуется более бережное обращение и меры против прилипания; в противном случае проблема «подсчета» на самом деле является проблемой подачи и прилипания.

Как работает подсчет таблеток и капсул, шаг за шагом

В общих чертах, принцип работы прост: создать единый поток, точно отсчитать и аккуратно капнуть в правильно расположенную бутылку.

Продукт поступает в бункер и перемещается на вибрационные панели или направляющие, которые распределяют таблетки по дорожкам. На этом этапе разделения достигается стабильность: цель — равномерное распределение, а не агрессивное встряхивание. Затем частицы проходят через направляющие и затворы, которые регулируют поток. Капсулы требуют особого внимания к вращению и прилипанию под действием статического электричества. После регулировки частицы проходят через смотровое окно, где система увеличивает счетчик.

Бутылки перемещаются под разгрузочным желобом, и счетчик выпускает продукт только тогда, когда бутылка присутствует и время выдачи правильное. Проверка и отбраковка замыкают цикл: в зависимости от вашей линии вы можете использовать контрольное взвешивание, визуальный осмотр или логические проверки, но практическое требование остается тем же — несоответствующие бутылки должны надежно отбраковываться.

Во многих случаях «система» представляет собой нечто большее, чем просто счетчик. Сегмент машины для подсчета и розлива таблеток может включать в себя подачу и индексацию бутылок, счетную головку и интерфейсы для последующих модулей. На языке предприятия это оборудование для подсчета таблеток, предназначенное для работы в составе системы. линия подсчета таблеток не как изолированный инструмент для верстака.

Точность: что важнее чувствительности?

Часто команды начинают с корректировки пороговых значений, но точность обычно определяется на более ранних этапах — на этапе разделения и в окружающей среде. Пыль и фрагменты вызывают дрейф. Пыль покрывает сенсорные окна и медленно изменяет сигналы; фрагменты могут интерпретироваться как целые части при наличии перекрытия. Корпус и доступ являются факторами, влияющими на точность, поскольку они определяют, действительно ли очистка проводится достаточно часто, чтобы предотвратить ухудшение качества в середине смены.

Статическое электричество — классическая скрытая причина проблем в капсульных системах подсчета. Когда подсчет капсул выглядит «случайным», виновником часто оказывается статическое электричество: капсулы прилипают к направляющим, а затем отрываются порциями, создавая двойные показания. Если на вашем предприятии сухо, рассматривайте контроль статического электричества как часть спецификации при подсчете капсул — заземление, целевые показатели влажности и ионизация — а не как многократную настройку датчиков.

Точность — это вторая половина успеха. Центрирование бутылок, время нахождения под желобом и режим работы (остановка/запуск) определяют, превратится ли точный подсчет в чистое наполнение. Если бутылки находятся не в правильном положении, вы можете правильно посчитать и все равно пролить жидкость, а затем искать причину проблемы, которая на самом деле не связана с подсчетом.

Повторяемость при переналадке также является ключевым фактором. Система хранения данных, которая сохраняет более 20 групп на основе изменений параметров материала, позволяет операторам восстанавливать проверенные настройки без повторной установки параметров. Это снижает количество человеческих ошибок, упрощает работу на предприятиях с несколькими артикулами и помогает линии быстрее возвращаться к стабильной работе после очистки или смены продукта.

Ещё одна практическая деталь, которая часто отличает «работу в теории» от «работы в действии», — это модуль подачи. Компания Rich Packing использует закрытую конструкцию вибропанелей с автоматическим механизмом блокировки цилиндра и полностью закрытой конструкцией, что помогает предотвратить попадание пыли в основной блок и поддерживать стабильное выравнивание. ПЛК поддерживает разборку одним нажатием кнопки, а встроенная конструкция с защёлками помогает операторам быстро очищать и собирать устройство — это важно, поскольку медленный доступ является одной из наиболее распространённых причин смещения и незапланированных микроостановок.

Устранение ошибок подсчета в реальных производственных условиях

Для быстрой диагностики следует задать три вопроса: является ли поток цельным, чистый ли сигнал датчика и правильно ли отмеряется время для бутылок? Если разделение на отдельные частицы нестабильно, любой датчик может выйти из строя. Если поток чистый, большинство ошибок подсчета связаны со временем, логикой наличия бутылок или режимом остановки/запуска.

Перед тем как трогать настройки датчика, полезно сделать короткую «проверку потока». Если вы видите перекрытие потоков, соприкасающиеся части или внезапные всплески, сначала устраните проблемы с подачей и статическое электричество. Только после того, как поток станет действительно последовательным, следует настраивать датчик, а затем проверять синхронизацию подачи воды в бутылку.

Очистка и переналадка, обеспечивающие общую эффективность оборудования (OEE).

Чистота – это не просто соответствие требованиям, это эффективность. Когда доступ затруднен, операторы откладывают уборку, скапливается пыль, и в середине смены появляется загрязнение. Быстрый доступ превращает уборку в рутинную процедуру, которая действительно выполняется, и обеспечивает бесперебойную работу.

Переналадка — залог успеха стабильных производственных процессов. Если вы выпускаете много продуктов, вам необходимо, чтобы выравнивание дорожки возвращалось в то же положение, а рецепты — к тем же параметрам. Доступ без инструментов, разборка одним нажатием кнопки и повторяемые группы параметров сокращают количество проб и ошибок и помогают командам быстро восстановить стабильный рабочий процесс.

Как выбрать счетчик таблеток для линии розлива

Начните с определения ассортимента продукции и способа её производства, затем выберите глубину измерения и интеграции. Если большинство вашей продукции непрозрачна и течёт чисто, фотоэлектрический подсчёт может оказаться оптимальным решением. Если же вы используете прозрачные капсулы или ваша продукция образует фрагменты, визуальный подсчёт позволит сократить количество повторных проверок и ложных остановок. Протестируйте свою продукцию на собственном продукте, в удобном для вас темпе, в течение достаточно длительного времени, чтобы выявить дрейф.

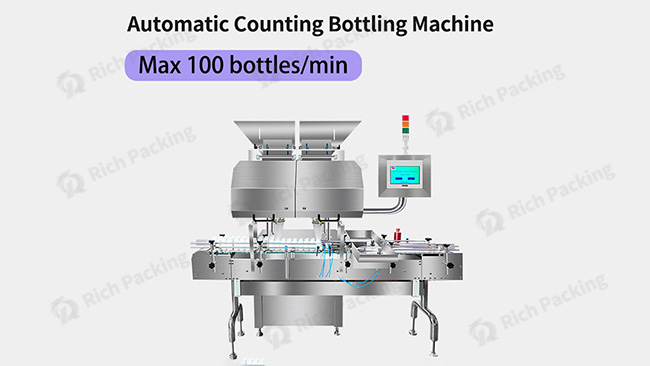

Далее определите, насколько интегрированной должна быть ваша система. Если вам нужна стабильная производительность с минимальным ручным вмешательством, то автоматическая счетная машина для таблеток, предназначенная для работы на конвейере, обычно является правильной отправной точкой. Автономная счетная машина может подойти для низкой производительности. Если вам нужна интеграция с конвейером и стабильная производительность, вам нужна машина, которая обрабатывает сигналы наличия бутылок, имеет функцию остановки/запуска и обеспечивает надежный отбраковку. Если вы планируете использовать станок в составе линии подсчета таблеток, подтвердите, как ведет себя счетчик, когда машина для укупорки или этикетирования останавливается, поскольку именно эти паузы выявляют проблемы синхронизации и управления состоянием.

В цитатах и технических характеристиках также используются специализированные термины. Термин «счетчик капсул» может относиться к установке, оптимизированной для потока капсул и статического поведения. Оптический счетчик таблеток обычно предполагает контролируемое освещение и стабильные окна. Электронный счетчик таблеток часто используется, когда важны не только метод измерения, но и логика управления, рецепты и обработка ошибок.

Наконец, выбирайте партнеров, которые обеспечивают долгосрочную бесперебойную работу. Ваш производитель или поставщик таблеток должен быть прозрачен в отношении профилактического обслуживания, изнашиваемых деталей, доступа к очистке и способов проверки работоспособности после установки.

Приемочные испытания, которые могут скопировать покупатели

Короткие демонстрации скрывают проблемы, которые могут возникнуть в процессе эксплуатации. Простой план приемки уменьшает количество неожиданностей.

Длительный тест на дрейф подтверждает стабильность. Запустите свой обычный продукт на целевую скорость в течение двух-четырех часов и убедитесь, что показания остаются стабильными без чрезмерного вмешательства.

Тест с обратным переключением подтверждает воспроизводимость результатов. Запустите продукт A, переключитесь на продукт B, затем вернитесь к продукту A и быстро подтвердите стабильные результаты подсчета, используя сохраненные рецепты.

Проверка на остановку/запуск и противодавление имитирует реальные условия эксплуатации. Необходимо инициировать контролируемые паузы на последующих этапах работы и убедиться, что счетчик корректно приостанавливается, возобновляет работу без сброса продукта и не теряет внутреннее состояние счетчика.

Проверка качества с помощью теста на отбраковку гарантирует сохранение качества. Имитация условий недолива/перелива позволяет убедиться, что из бракованных бутылок неизменно отбираются правильные бутылки.

Часто задаваемые вопросы

Нужно ли зрение для осмотра капсул?
Не всегда. Во многих системах подсчета капсул фотоэлектрический датчик работает хорошо, если поток чистый, а статическое электричество контролируется. Визуальное зрение помогает, когда прозрачность и отражения создают ложные срабатывания.

Почему ошибки в подсчетах появляются через несколько часов?
Накопление пыли и постепенные изменения потока являются распространенными причинами. Если доступ к месту очистки затруднен, выполнение плановых работ откладывается, и в середине смены появляется снос пыли.

Может ли одна система надежно работать как с таблетками, так и с капсулами?
Да, но чем больше ваши продукты различаются по пыли, форме, прозрачности и статической реакции, тем больше пользы вам принесут повторяемые рецептуры и реалистичные проверочные тесты.

Можно ли использовать один и тот же счетчик для жевательных конфет или капсул?
Иногда, но во многих случаях для производства жевательных и мягких капсул требуется специальная технология обработки, предотвращающая слипание и деформацию. Проверьте это на примере вашего конкретного продукта.

Ссылки

• Ресурсы Управления по контролю за продуктами и лекарствами США (FDA) по требованиям надлежащей производственной практики (cGMP) в отношении готовых фармацевтических препаратов.

• Руководящие принципы ISPE часто используются при вводе в эксплуатацию и квалификации (подходы IQ/OQ/PQ).

• Принципы ICH Q9 по управлению качеством на основе оценки рисков и планированию валидации

• Основы промышленной автоматизации для фотоэлектрических датчиков и машинного зрения при проведении инспекций.

• Справочные материалы по проектированию упаковочных линий, касающиеся балансировки линии, буферизации и измерения OEE.
