Машина для картонирования палочек

Автоматическая машина для упаковки картонных коробок для палочек

Параметры продукта

Машина для картонирования саше: 6Ключевые усовершенствования в RQ-ZH-130W для преодоления узких мест упаковки стиков

Введение: решение дилеммы вторичной упаковки для гибких дозированных форм

Стандартные устаревшие системы картонирования рассчитаны на работу с жесткими изделиями, такими как блистерные карты или флаконы. При подаче гибких полосок или стиков они регулярно сталкиваются с застреваниями материала, ошибками подсчета и косметическими повреждениями внешней коробки. Для менеджеров производственных участков в Европе и Северной Америке, стремящихся оптимизировать общую эффективность оборудования (OEE) и минимизировать затраты на ручной труд, инвестиции в специализированную автоматизированную линию являются производственной необходимостью.

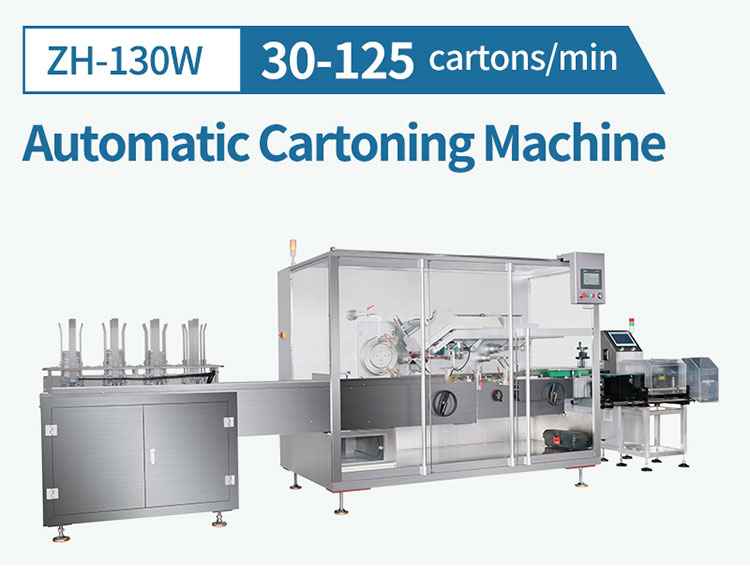

Этот Rich Packing RQ-ZH-130W Горизонтальная автоматическая машина для картонирования сашепредставляет собой значительный инженерный сдвиг в автоматизации вторичной упаковки.125

В этом подробном коммерческом и техническом руководстве мы рассмотрим промышленные применения этой высокоскоростной линии и разберем 6ключевые технологические усовершенствованиякоторые позволяют RQ-ZH-130W обеспечивать безошибочную непрерывную работу картонирования для ваших премиальных брендов.

Часть 1: Межотраслевая необходимость в специализированной автоматизации упаковки стиков

Гибкая упаковка-стик стала доминирующим форматом упаковки в мире благодаря потребительскому спросу на удобство одноразовой дозировки, контроль порций и портативную свежесть. Однако стандартнаяМашина для упаковки в картонные коробкине может адаптироваться к хаотичному структурному поведению гибких пакетов. RQ-ZH-130WМашина для картонирования сашеспециально оптимизирована для устранения этого разрыва в трёх основных промышленных секторах.

1. Фармацевтическая промышленность

В фармацевтической упаковке абсолютная точность количества и предотвращение перекрёстного загрязнения являются юридически обязательными в соответствии со строгими нормами cGMP. Независимо от обработки гранулированных антибиотиков, порошковых суспензий или однодозовых пероральных жидкостей, специализированнаяМашина для картонирования стиковформатов должна обеспечивать, что каждая коробка содержит точное, неизменённое количество. RQ-ZH-130W интегрирует бесшовные массивы датчиков для проверки наличия пакетов, устранения ошибок недокомплектации и управления последующими требованиями фармацевтической системы отслеживания и прослеживаемости.

2. Рынок нутрицевтиков и пищевых добавок

Сектор нутрицевтиков характеризуется производственными графиками с широким ассортиментом и большими объёмами выпуска. Такие продукты, как коллагеновые пептиды, электролиты для спортивного питания, порошки зелёных смесей и жидкие энергетические гели, требуют исключительно гибкой "машины для картонирования стик-пакетов".Машина для картонирования стик-пакетовПоскольку нутрицевтические формулы часто используют толстые многослойные фольгированные ламинаты или современные экологичные перерабатываемые материалы, линия картонирования должна обрабатывать различную толщину саше и профили запайки без потери точности конструкции.

3. Сектор продуктов питания и напитков

От растворимого кофе и порошковых сливок до специализированных смесей для напитков и жидких приправ, пищевая промышленность требует неуклонной высокоскоростной производительности и низких эксплуатационных затрат. Работая как надёжная "машина для картонирования кофейных стиков", RQ-ZH-130W справляется с непрерывной многосменной нагрузкой при минимальном участии человека. Её гигиеничная конструкция обеспечивает быструю очистку, позволяя пищевым предприятиям поддерживать безупречные санитарные условия при максимальной дневной производительности линии.Машина для картонирования кофейных стиковЧасть 2: Техническое углублённое рассмотрение: 6 ключевых архитектурных улучшений RQ-ZH-130W

Коммерческий успех машины RQ-ZH-130W "машины для картонирования саше" основан на её механических отличиях от стандартных конструкций картонирующих систем. Ниже приведён инженерный разбор семи конкретных функций, созданных для устранения эксплуатационных ошибок и максимизации стабильности линии.6 ключевых архитектурных улучшений RQ-ZH-130W

Коммерческий успех машины RQ-ZH-130W "машины для картонирования саше" основан на её механических отличиях от стандартных конструкций картонирующих систем. Ниже приведён инженерный разбор семи конкретных функций, созданных для устранения эксплуатационных ошибок и максимизации стабильности линии.машина для картонирования сашеМеханический успех RQ-ZH-130W "машины для картонирования саше" основан на её отличиях от стандартных конструкций картонирующего оборудования. Ниже приведён инженерный разбор семи конкретных функций, созданных для устранения ошибок и повышения стабильности линии.

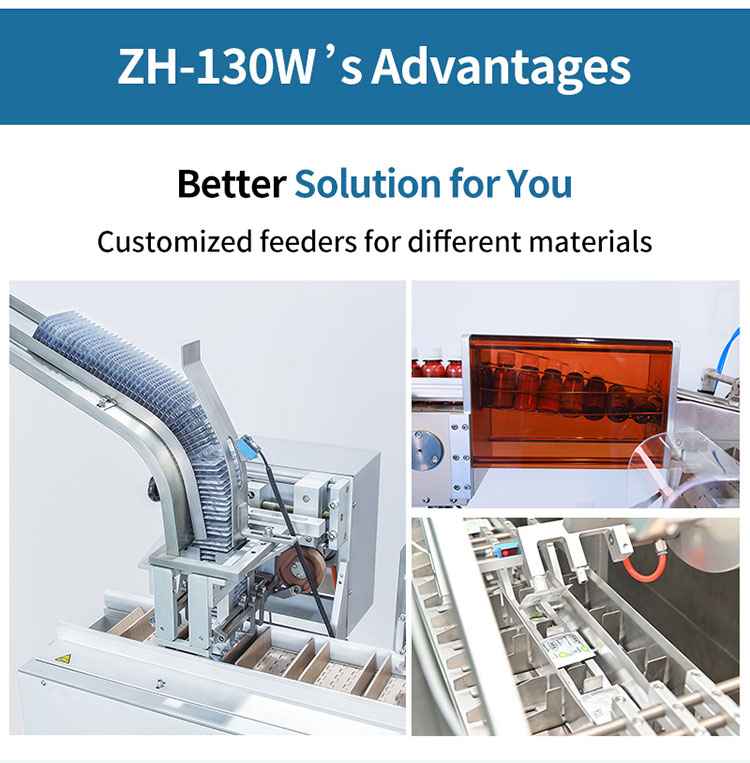

Улучшение 1: усовершенствованный коллимационный подающий механизм для точной сортировки саше

Гибкие стики по своей природе хаотичны при выходе из основного вертикального упаковочного оборудования. Они скользят, накладываются друг на друга и поступают с нерегулярными интервалами. Стандартная "машина для упаковки картонных коробок", пытающаяся принять такой хаотичный поток, неизбежно будет заклинивать.машина для упаковки картонных коробокИнженерное решение:

●Инженерное решение:Машина RQ-ZH-130W заменяет простые разгрузочные лотки интеллектуальным автоматизированным коллимационным сортировочным подающим модулем. Этот модуль использует ряд независимых вибрационных дорожек и механических направляющих рельсов, которые захватывают нерегулярный поток стик-пакетов и механически выстраивают их в идеально упорядоченную однофайловую последовательность.

●Коммерческое преимущество:Превращая хаотичный поток материала в предсказуемую структурированную подачу, "машина для картонирования саше" устраняет необходимость вмешательства человека на этапе подачи, позволяя вторичной упаковочной линии соответствовать максимальной производительности высококлассных многорядных линий стик-пакетов.машина для картонирования сашеПревращая хаотичный поток материала в предсказуемую структуру, "машина для картонирования саше" устраняет необходимость вмешательства человека на этапе подачи, позволяя вторичной упаковочной линии соответствовать максимальной производительности высококлассных многорядных линий стик-пакетов.

Улучшение 2: механизм предварительной группировки с сервоприводом (укладка с нулевой ошибкой)

Европейские и американские потребители требуют точного количества, и отсутствие даже одного саше в розничной коробке может разрушить доверие к бренду и привести к штрафам со стороны ритейлеров. Кроме того, маркетинговые стратегии часто требуют сложных схем укладки в коробке, например размещения десяти стиков в двухслойной сетке 5x2.

●Инженерное решение:Машина RQ-ZH-130W оснащена сервоприводным механизмом предварительной группировки и подсчёта с толкателем. Эта система считает отдельные саше по мере их прохождения через коллимационный канал и накапливает их в точных механических заслонках. Когда достигается заданное количество, механизм выполняет плавный поступательный ход, чтобы продвинуть всю группу вперёд.

●Матрица гибкости:Система полностью настраивается для поддержки как "однослойных схем, так и двухслойной укладки саше" в картонной коробке.однослойных схем и двухслойной укладки сашеТолкатель работает с механической синхронизацией, обеспечивая нулевую ошибку подсчёта в каждой коробке независимо от скользкости или различий толщины упаковочной плёнки.

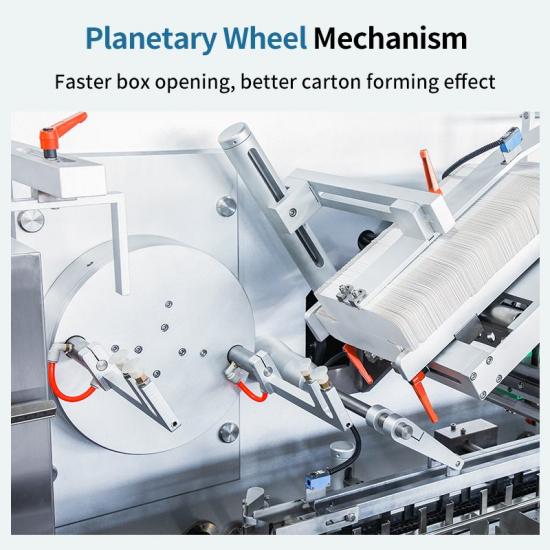

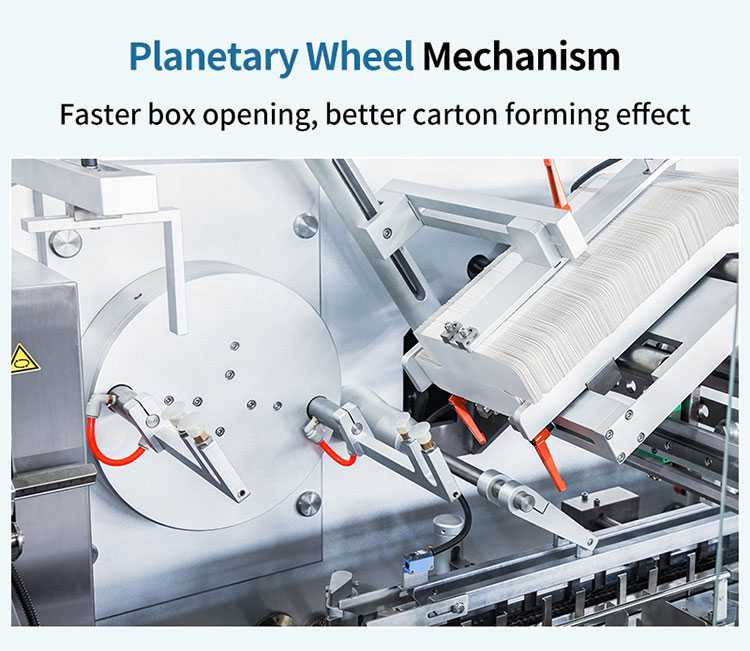

Улучшение 3: планетарный механизм вакуумного захвата и открытия коробок

При скорости свыше 100 коробок в минуту процесс извлечения плоской картонной заготовки из магазина и формирования из неё идеальной трёхмерной коробки подвержен высоким рискам сбоев. Простые линейные вакуумные системы часто смещают картон, вызывая деформацию коробок и остановку линии.коробокИнженерное решение: Машина RQ-ZH-130W "машина для картонирования саше" использует современную планетарную систему захвата и вакуумного открытия. Несколько вакуумных присосок вращаются на планетарной индексирующей головке, подходя к магазину с картонными заготовками по касательной.коробокКинетическое преимущество: планетарное движение обеспечивает симметричное раскрытие картонной заготовки одновременно с обеих сторон. Такое высокоскоростное положительное механическое раскрытие гарантирует превосходное формирование коробки даже при работе с жёстким переработанным картоном высокой плотности или коробками с упрямыми предварительно проклеенными швами.

●Инженерное решение:Машина RQ-ZH-130W "машина для картонирования саше" использует современную систему планетарного извлечения и вакуумного захвата.машина для картонирования сашеЭтот модуль использует несколько вакуумных присосок, вращающихся на планетарной зубчатой индексирующей головке, подходящей к магазину с плоскими коробочными заготовками по касательной.

●Кинетическое преимущество:Планетарное движение обеспечивает симметричное вытягивание и раскрытие картонной заготовки одновременно с обеих сторон. Такое высокоскоростное механическое раскрытие гарантирует превосходное формирование коробки даже при работе с жёстким переработанным картоном высокой плотности или коробками с упрямыми предварительно проклеенными швами.коробокПланетарное движение обеспечивает симметричное раскрытие картонной заготовки. Такое высокоскоростное положительное механическое раскрытие гарантирует идеальное формирование коробок даже при работе с жёстким переработанным картоном высокой плотности или коробками с упрямыми предварительно проклеенными швами.

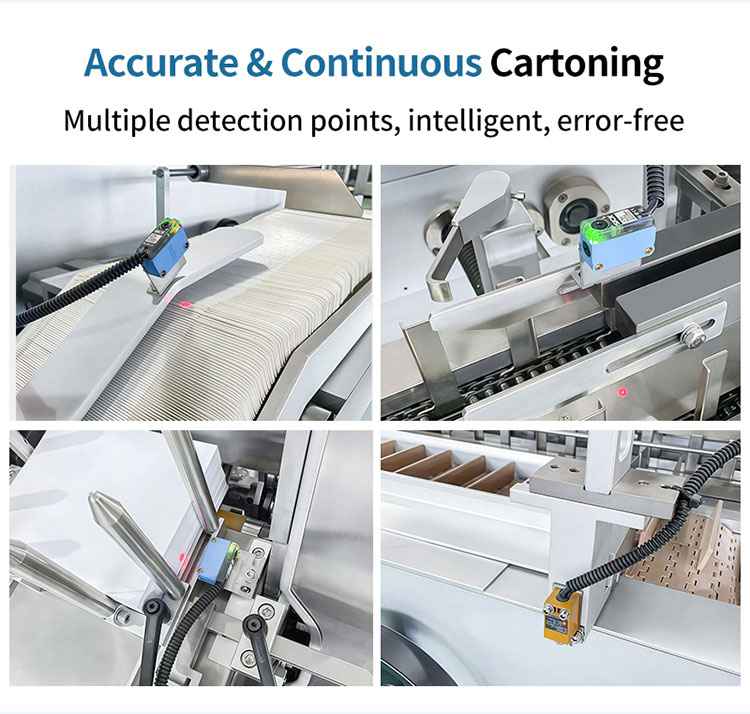

Улучшение 4: многоточечная интеллектуальная сенсорная система контроля качества

Автоматизированная упаковочная линия настолько хороша, насколько хороша её логика контроля качества. Если машина без проверки укладывает пустые коробки или не обнаруживает отсутствующую листовку, это создаёт последующие риски.коробокИнженерное решение: Эта продвинутая система "машины для картонирования саше"

●Инженерное решение:Эта продвинутая машина для картонирования саше построена на основе комплексной сети отказоустойчивых фотоэлектрических датчиков, которые непрерывно контролируют каждый этап упаковочного цикла:

1.Обнаружение наличия пакета: Проверяет, что корректный комплект пакетов готов до формирования коробки.

2.Логика «нет материала — нет коробки»: Если ячейка продукта на конвейере оказывается пустой, машина автоматически пропускает извлечение коробки в этом цикле, экономя ценный упаковочный материал.

3.Проверка вставки листовки: Обеспечивает, что руководство пользователя или информационная брошюра успешно размещены вместе с продуктом.

4.Обнаружение застревания коробки: Немедленно останавливает линию при возникновении структурной деформации по ходу транспортной линии.

●Эксплуатационное преимущество:Этот многоточечный контур мониторинга превращает установку в интеллектуальную безошибочную систему. Любая дефектная или неполная упаковка автоматически помечается и отводится через пневматический отбраковочный шлюз на разгрузочном лотке, обеспечивая, что 100% готовой продукции, отправляемой в розничные сети, полностью безупречны.

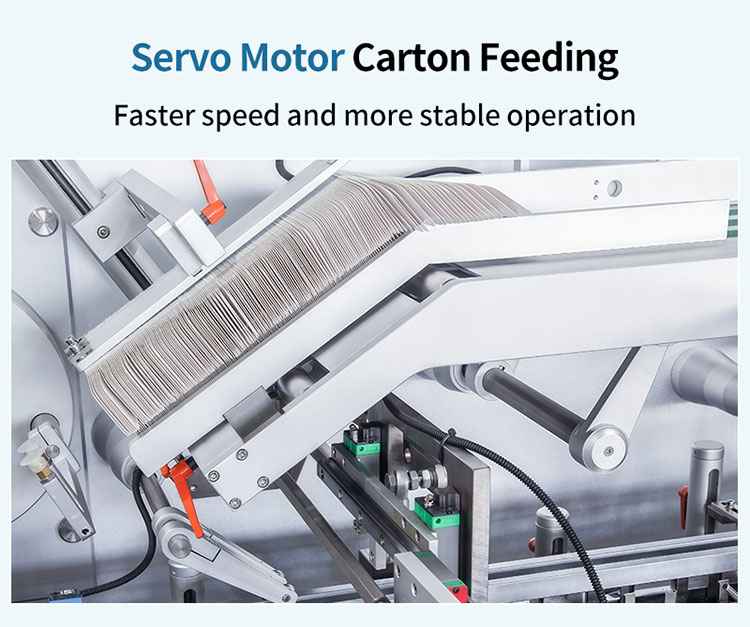

Модернизация 5: серво-приводная механика подачи коробок

Традиционное картонирующее оборудование в значительной степени полагается на сложные механические передачи, цепи и верхние кулачковые механизмы для перемещения коробок через машину. Со временем эти механические части растягиваются и изнашиваются, что приводит к ошибкам синхронизации и рывкам на высоких скоростях.

●Инженерное решение: Архитектура подачи и транспортировки коробок RQ-ZH-130W управляется выделенной сетью сервоприводов с высоким крутящим моментом.

●Эксплуатационное преимущество: Сервопривод обеспечивает идеально линейную, безвибрационную кинематику. Он позволяет реализовать сверхплавные профили разгона и торможения в процессе транспортировки. Исключая механический люфт, характерный для старых автоматическая картонирующая машина для стиков конструкции машина работает значительно тише, испытывает меньший износ и сохраняет абсолютную точность позиционирования на протяжении десятилетий многосменной эксплуатации.

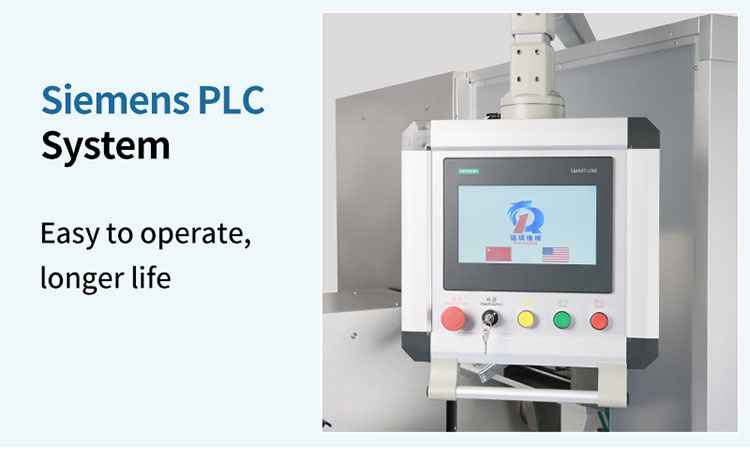

Модернизация 6: централизованная архитектура управления Siemens PLC

Высокоэффективная картонирующая машина для саше требует электронной системы управления, способной обрабатывать сотни сигналов датчиков каждую миллисекунду без задержек.

●Инженерное решение: Вся операционная структура RQ-ZH-130W основана на промышленном немецком Siemens PLC, соединённом с высокочётким, отзывчивым цветным сенсорным интерфейсом человек–машина (HMI).

●Техническое преимущество:Архитектура Siemens обеспечивает долгосрочную стабильность работы, высокую скорость обработки и простоту глобального поиска компонентов. HMI преобразует сложную кинематику машины в простой и удобный пользовательский интерфейс управления. Операторы могут перекалибровать длину хода толкателей, изменять настройки датчиков, отслеживать показатели OEE в реальном времени и мгновенно получать доступ к подробным журналам диагностики неисправностей, делая машину доступной для персонала с различным уровнем опыта.

Часть 3: Сравнение эксплуатационных характеристик: RQ-ZH-130W против устаревшего оборудования

Для коммерческой закупочной команды обоснование капитальных затрат требует чёткого понимания различий в производительности. Приведённая ниже таблица демонстрирует резкие эксплуатационные преимущества RQ-ZH-130W по сравнению со стандартными универсальными картонирующими платформами.

Часть 4: Максимизация совокупной стоимости владения (TCO) и производственной ценности

Когда руководители по закупкам в Европе и США оценивают картонажную машину для стиков, финансовый расчёт должен выходить за рамки первоначальной цены покупки и учитывать долгосрочные эксплуатационные расходы.

1. Существенная экономия упаковочных материалов

Абсолютная точность планетарного вакуумного колеса и сервоприводного толкателя предотвращает деформацию коробки. В стандартном оборудовании один сбой подачи может испортить целую цепочку коробок до остановки линии. Логика датчика «Нет материала — нет картона» RQ-ZH-130W обеспечивает, что ни одна картонная заготовка не тратится из-за колебаний подачи на входе. За год высокоскоростного производства такая экономия картона может вернуть тысячи долларов напрямую в вашу прибыль.

2. Сокращение затрат на рабочую силу

Поскольку RQ-ZH-130W функционирует как полностью автоматическая машина для упаковки стиков в картонные коробки, его можно напрямую подключить к вашей многополосной линии VFFS для стиков через интеллектуальный конвейерный мост. Машина управляет собственным сортированием, группировкой, загрузкой и отбраковкой дефектов. Такая полная автоматизация устраняет необходимость в выделенном ручном упаковочном персонале, позволяя перенаправить рабочую силу на более ценные задачи на предприятии.

3. Снижение затрат на оснастку в течение всего срока службы

Многие коммерческие предприятия избегают автоматической картонажной упаковки из-за огромных затрат, связанных с покупкой новых сменных частей для разных размеров коробок. Rich Packing решает эту проблему за счёт структурной модульности. RQ-ZH-130W спроектирована с быстрыми шкалами регулировки и быстро монтируемыми компонентами. При переходе от маленькой коробки на 5 единиц к большой розничной коробке-дисплею на 30 единиц вам нужно лишь заменить отдельные модульные направляющие, а не покупать полностью новый набор оснастки, что сохраняет ваши долгосрочные складские затраты на исключительно низком уровне.

Часть 5: Полное соответствие cGMP и структурная целостность

Для европейских и североамериканских покупателей, работающих под пристальным контролем FDA, EMA и национальных органов здравоохранения, конструкция оборудования неотделима от нормативного соответствия.

●Премиальные материалы:Вся рама и внешний корпус RQ-ZH-130W изготовлены из высококачественной нержавеющей стали SUS304. Все механические компоненты, контактирующие непосредственно с продуктом, изготовлены из премиальной химически инертной нержавеющей стали SUS316L или медицинских анодированных алюминиевых сплавов.

●Гигиеничный балконный дизайн:Машина использует санитарную открытую архитектуру. Механические приводные шестерни, двигатели и линии смазки полностью изолированы в задней части машины, безопасно закрыты вдали от передней рабочей зоны. Это исключает любую возможность загрязнения пищевых или фармацевтических пакетов смазочными маслами и позволяет легко выполнять мойку, которая без труда проходит строгие санитарные аудиты.

Часть 6: Итог: защита вашего упаковочного предприятия от устаревания

Этап вторичной упаковки никогда не должен быть фактором, ограничивающим суточную производительность вашего завода. Rich Packing RQ-ZH-130W горизонтальная картонажная машина для сашепредставляет собой надежное, высокоэффективное решение уникальных механических задач, связанных с гибкими стик-паками и саше.

Сочетая грубую надежность высокопрочного чугуна с шаровидным графитом основы с цифровым интеллектом контура управления ПЛК Siemens, планетарного вакуумного колеса, и сервоприводных направляющих группировки, RQ-ZH-130W обеспечивает, что ваша продукция упаковывается быстро, точно и красиво каждую смену. Перестаньте позволять ручным упаковочным линиям или маломощному универсальному оборудованию ограничивать истинный потенциал роста вашего предприятия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ: экспертные технические разъяснения для коммерческих покупателей

В1: Может ли RQ-ZH-130W обрабатывать как стик-пакеты с порошком, так и саше с жидким гелем на одной линии?

A: Да, абсолютно. Автоматический конвейер сортировки и механизм группировки с сервоприводом полностью не зависят от внутреннего состояния пакета. Независимо от того, содержит ли стик рассыпчатый порошок, гранулы или вязкие жидкие гели, машина обрабатывает внешнюю ламинированную поверхность с одинаковой точностью, что делает её чрезвычайно универсальным активом машины для упаковки в коробки саше.

В2: Как машина справляется с вложением вкладышей или информационных буклетов для потребителей?

A: RQ-ZH-130W может быть оснащена интегрированным высокоскоростным автоматическим модулем складывания и вставки листовок (например, системой GUK). Система автоматически берет плоский бумажный вкладыш, складывает его согласно вашей спецификации (крестообразно или Z-образно) и вставляет его в картонную коробку вместе с упаковкой стик-паков.

В3: Сколько времени требуется оператору, чтобы переключить машину с одного размера коробки на другой?

A: Благодаря калиброванной шкале на маховиках, цифровым индикаторам положения и модульной конструкции сменных частей, стандартный оператор может выполнить полную переналадку формата примерно за 15–30 минут без необходимости использования специальных инструментов или инженера.

В4: Можно ли напрямую интегрировать RQ-ZH-130W с многострочной машиной для производства стик-пакетов на входе?

A: Да. Это основной режим её эксплуатации. Rich Packing разрабатывает индивидуальные интеллектуальные синхронизирующие конвейеры, которые принимают многорядный выход вашей VFFS машины, объединяют его и подают напрямую в систему группировки машины для упаковки в коробки саше для полностью автоматизированной, бесконтактной производственной линии.

В5: Какие методы закрытия коробок поддерживает эта линия?

A: Машина имеет высокомодульную конструкцию и может быть настроена на заводе для поддержки стандартных механических замков-защелок, самозацепляющихся защитных клапанов или автоматической системы горячего клея с использованием промышленных решений, таких как Nordson или Robatech.
