Принцип работы машины для наполнения капсул: полное руководство для покупателя (проверки и устранение неполадок)

В фармацевтическом и нутрицевтическом производстве наполнение капсул должно обеспечивать повторяемость дозировки и надежное качество укупорки при максимальной производительности. Полностью автоматизированный процесс. машины для наполнения твердых капсул Это достигается путем выполнения фиксированной последовательности действий на станциях — ориентация, отделение крышки/корпуса, дозирование, закрытие и разгрузка — синхронизированной с помощью синхронизации поворотной башни и логики управления.

В этом руководстве объясняется принцип работы машины для наполнения капсул на уровне станции, чтобы вы могли увидеть, что контролирует каждый модуль, какие условия дестабилизируют цикл и какие проверки (динамика веса, стабильность закрытия, закономерности брака) показывают, что процесс находится под контролем.

Основы наполнения капсул за 60 секунд (для тех, кто покупает впервые)

Что делает полностью автоматический наполнитель капсул?

Полностью автоматический цикл повторяет одни и те же операции в одном и том же порядке:

1. Выровнять (сориентировать) капсулы.

2. Отдельная крышка и корпус.

3. Дозируйте и перенесите дозу.

4. Закрыть и заблокировать

5. Выпуск и отбраковка

«Стабильная работа» должна означать, что цикл работы станции остается неизменным с течением времени, а не просто машина достигает заявленной скорости.

Краткий контекст: ручной режим, полуавтоматический режим и полностью автоматический режим.

Ручные системы подходят для испытаний и небольших партий; управление в основном осуществляется оператором. Полуавтоматические машины автоматизируют часть производственного процесса, но остаются прерывистыми и менее сопоставимы с непрерывным управлением на станции. В данной статье предполагается, что полностью автоматические машины для наполнения капсул : на основе поворотной платформы, непрерывные циклы, интегрированная система датчиков и логика отбраковки.

Ключевые термины (используются последовательно в дальнейшем)

● Коррекция: выравнивание капсул для правильного введения.

● Разделение крышки и корпуса: разделение с использованием вакуумно-воздушной синхронизации и механического направляющего воздействия.

● Дозирующий диск + трамбовочные штифты: формируют плотный, воспроизводимый объем дозирования перед переливанием.

● Дозатор: использует дозирующую трубку/сопло для захвата и переноса порохового заряда.

● Надежность фиксации: стабильность зацепления крышки с корпусом после закрытия.

● IPC: внутрипроцессные проверки (вес, закрытие, отбраковка) во время выполнения.

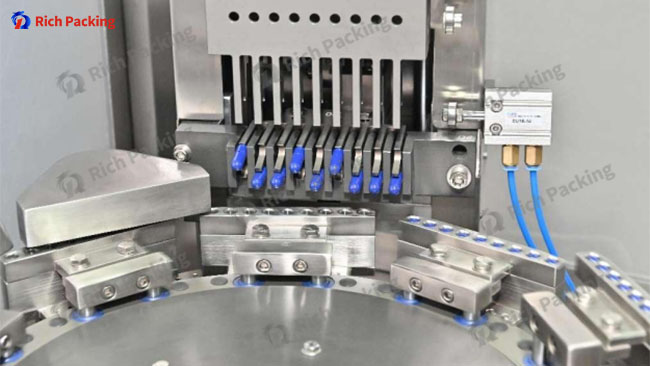

Принцип работы машины для наполнения капсул

Полностью автоматическая капсульная машина работает в двух режимах параллельно: поток капсул и поток порошка (наполнения). Когда результаты отклоняются от нормы, основной причиной обычно является время разделения, стабильность дозирования или выравнивание закрытия — часто это вызвано состоянием капсул или поведением порошка.

Поток капсулы

Подача/коррекция → разделение → закрытие → выгрузка/отбраковка

● Выпрямление влияет на то, насколько стабильно оболочки попадают в процесс разделения и дозирования.

● Разделение происходит за счет механической поддержки, а также вакуума/воздуха; частичные расщепления и напряжение в оболочке часто проявляются позже в виде дефектов закрытия.

● Плотность закрытия зависит от выравнивания и чистоты. Порошок на стыке крышки и корпуса является распространенной причиной неплотного закрытия и протечек.

● Показатели сброса/оттока должны демонстрировать стабильную динамику во времени; увеличение скорости сброса обычно свидетельствует о накоплении отложений или дрейфе вверх по течению.

Поток порошка

Состояние → счетчик → перевод
Порошок может образовывать мостики, аэрироваться, сегрегироваться, накапливать статическое электричество и изменять насыпную плотность в зависимости от влажности. Дозирующая станция преобразует это поведение в повторяемую дозу с помощью одной из двух распространенных архитектур:

● Дозирующий диск + трамбовочные штифты : утрамбовать порошок в повторяющиеся порции («заготовки») внутри дозирующих отверстий, затем перенести отмеренный объем.

● Дозатор : захватывает и переносит пороховой заряд через дозирующую трубку/сопло.

Три области контроля (практическая диагностическая модель)

1. Время разделения : уровень вакуума, регулировка параметров подачи воздуха, механическая центровка.

2. Стабильность измерения : консистенция порошкового слоя, глубина трамбовки или настройки дозатора, скоростной диапазон.

3. Завершение выравнивания/силы : направляющие, чистота, состояние корпуса, геометрия закрытия.

Пошаговое руководство по каждой станции

Компоновка может различаться в зависимости от производителя, но функциональная последовательность остается неизменной. На каждом рабочем месте следует сосредоточиться на трех вопросах: что пытается сделать данное рабочее место, какие переменные им управляют и как выглядит отказ.

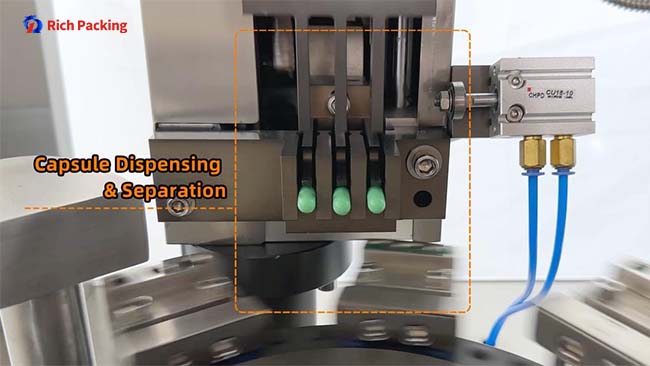

1) Подача и очистка

Контрольные параметры: поток в бункере, геометрия направляющих, однородность размера капсул, чистота.
Типичные симптомы: сбои в подаче, задиры, периодические застревания.
Быстрая проверка: равномерный поток (без разрывов); осмотр направляющих на предмет износа и скопления порошка.

2) Разделение крышки и корпуса

Органы управления: уровень вакуума, время подачи воздуха, глубина разделения, скорость вращения револьверной головки, состояние корпуса.
Типичные симптомы: частичное расслоение, трещины в скорлупе, неполное поднятие крышки.
Быстрые проверки: подтверждение чистоты разделения на низкой скорости, затем увеличение скорости с одновременным наблюдением за повреждениями оболочки и браком.

3) Положение тела и подготовка к дозированию

Элементы управления : механическое выравнивание, стабильность удержания, контроль остатков.
Типичные симптомы : подъем/покачивание тела, непостоянный вход в воду, «взбалтывание» порошка.
Быстрые проверки : убедиться, что тела сидят устойчиво и не смещаются под воздействием вибрации.

4) Дозирование с помощью диска и трамбовочных штифтов.

Элементы управления: высота порошкового слоя, глубина трамбовки, чистота скребка/переноса, скорость вращения револьверной головки.
Типичные симптомы: изменение веса, недостаточное заполнение, образование мостиков, постепенное наращивание.
Быстрая проверка: сначала стабилизируйте порошковый слой, затем отрегулируйте глубину трамбовки, а затем проверьте работу на заданной скорости.

5) Дозирование с помощью дозатора

Элементы управления: глубина заполнения, время, подготовка порошка, чистота сопла.
Типичные симптомы: неравномерность заряда, размазывание/накопление.
Экспресс-проверки: взвешивание с короткими интервалами; осмотр поверхностей переноса на наличие остатков на ранней стадии.

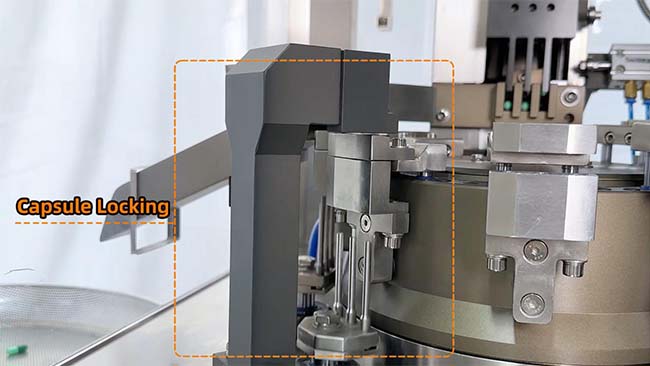

6) Закрытие и блокировка

Элементы управления: выравнивание направляющих, усилие смыкания, чистота рабочей зоны, подготовка корпуса.
Типичные симптомы: не закрывается, неплотно прилегает замок, деформируется, протекает после закрытия.
Экспресс-проверки: контроль качества через определенные промежутки времени; при появлении дефектов повторная проверка расслоения и загрязнения межфазной границы.

7) Выброс, выгрузка и отбраковка

Элементы управления: пороговые значения отклонения, стабильность датчика, обработка разряда.
Типичные симптомы: ложные браки, пропущенные дефекты, шероховатость при выпуске, увеличение количества брака с течением времени.
Экспресс-проверки: анализ закономерностей брака; подтверждение того, что при разгрузке и обработке капсулы не повреждаются.

Таблица № 1 — Схема расположения станций

Дозирование и контроль веса наполнения (основа точности)

Контроль веса наполнения — это то, где роторная машина для наполнения капсул Принцип работы становится измеримым: стабильная подготовка порошка, повторяемое дозирование и чистая передача. Большинство систем дозируют повторяемый объем/загрузку; конечный вес изменяется при изменении насыпной плотности или эффективности передачи.

Почему вес варьируется

● Нестабильность порошкового слоя: непостоянное пополнение, образование перемычек.

● Изменение насыпной плотности: аэрация/вибрация/влажность влияют на плотность уплотняемого порошка.

● Сегрегация: смеси разделяются, увеличивая вариативность (и риск однородности состава).

● Статическое электричество и адгезия: порошок прилипает к поверхностям дозирования/переноса, вызывая медленный снос.

Диск + трамбовочные штифты: стабилизация в правильном порядке.

В конструкциях с дисковыми/трамбовочными элементами повторяемость обычно улучшается быстрее всего в следующей последовательности:

1. Высота/равномерность порошкового слоя

2. Глубина уплотнения (небольшие шаги, по одной переменной за раз)

3. Чистота переносимых поверхностей (скребков/контактирующих поверхностей)

4. Проверка временного окна скорости (постепенное увеличение после стабилизации весов)

Дозировщик: в чем его польза и что нужно проверять.

Дозатор может хорошо работать с определенными порошками и в определенных рабочих диапазонах, но это все равно зависит от состояния порошка и чистоты переноса. Если наблюдается смещение, сначала проверьте поведение порошка и наличие остатков, а затем отрегулируйте параметры дозатора.

Демонстрационные проверки, подтверждающие управление (а не только вывод данных).

● Динамика изменения веса (изменение по сравнению со стабильным диапазоном)

● Начальный и установившийся режимы (первые 10–20 минут)

● Проверки целостности блокировок

● Отвергаем стабильность во времени

Основы межпроцессного взаимодействия

Определите интервалы отбора проб, запишите результаты и обеспечьте отслеживаемость корректировок. Простой ритм — более частый в начале, а затем постоянный — предотвратит большинство «неожиданностей» на более поздних этапах обработки партии.

Стабильная работа на высоких скоростях: выход продукции, пылеудаление и целостность капсулы.

Более высокая скорость сокращает время выдержки, поэтому небольшие нестабильности проявляются быстрее в виде брака и колебаний веса. На практике квалификация должна быть сосредоточена на стабильном диапазоне скоростей — самой высокой скорости, которая сохраняет стабильность веса и закрытия в течение длительного времени.

Что обычно меняется в первую очередь по мере роста пропускной способности?

● Степень расслоения снижается (частичные расщепления и напряжение в оболочке увеличиваются).

● Пополнение порошкового слоя становится менее стабильным (увеличивается вариативность).

● В процессе закрытия становится менее терпимо относиться к выравниванию и загрязнению.

Если при увеличении скорости количество бракованных изделий резко возрастает, снизьте скорость и определите, какой домен управления выходит из строя первым (разделение, дозирование или замыкание).

Пыль и протечки: первопричины и быстрые меры по их устранению

Большая часть пыли/утечек возникает из-за потерь при дозировании и загрязнения порошком в месте соединения крышки и корпуса. Обычно помогают следующие меры контроля:

● Поддерживайте чистоту поверхностей дозирования/переноса (избегайте постепенного накопления отложений).

● Проверьте чистоту зоны закрытия и выровняйте направляющие.

● Избегайте переполнения, которое препятствует надежной герметизации.

● При необходимости можно добавить полировку/обезпыление капсул для последующей упаковки или улучшения внешнего вида.

Подготовка раковин (влажность и обработка)

Твёрдые оболочки капсул чувствительны к воздействию окружающей среды:

● Слишком сухо → хрупкие раковины, риск растрескивания

● Слишком высокая влажность → мягкие панцири, деформация/риск ослабления крепления.
Стабильная обработка вблизи линии зачастую улучшает целостность блокировки больше, чем агрессивные механические изменения.

Устранение неполадок + Основы GMP

Этот раздел представляет собой практический уровень для тех, кто впервые сталкивается с линиями электропередачи: минимальная дисциплина плюс быстрая локализация неисправностей.

Минимальный контрольный список соответствия (8 баллов)

1. Очистка линии

2. Пакетная запись: основные настройки + результаты IPC + корректировки

3. Процедура очистки + контрольный список переналадки

4. Контроль перекрестного загрязнения (управление пылью)

5. Протоколы калибровки инструментов IPC (весов, измерительных приборов, если таковые имеются).

6. Основы безопасности (защитные ограждения/блокировки/аварийные выключатели)

7. Триггеры обработки отклонений и документация

8. Документы о прохождении обучения для операторов/технического обслуживания

Жиры/насыщенные жиры: что нужно задокументировать

● стабильная работа в согласованном диапазоне скоростей

● План IPC + данные о динамике изменения веса

● контрольные проверки и подход к устранению дефектов

● отвергать постоянство во времени

● реалистичный доступ/время для уборки

● Список изнашиваемых деталей/запасных частей + сроки поставки

Таблица № 2 — Матрица поиска и устранения неисправностей

С заключение

Полностью автоматическая машина для наполнения капсул работает по синхронизированному циклу. Когда контролируется время разделения, стабильность дозирования и выравнивание закрытия, вес наполнения и целостность запирания становятся предсказуемыми, а количество брака остается стабильным. При таком использовании принцип работы машины для наполнения капсул становится практическим инструментом для оценки оборудования, определения оптимального диапазона скоростей и быстрого выявления неисправностей.

Часто задаваемые вопросы

1. Как работает полностью автоматическая машина для наполнения капсул?
Процесс повторяется: ректификация → разделение → дозирование/передача → закрытие/блокировка → разрядка/отбраковка.

2. Дозирующие диски/трамбовочные штифты против дозатора — в чем разница?
Дисковые/трамбовочные дозаторы обеспечивают дозирование упакованного объема; дозаторы дозируют заряд через сопло. Наилучший выбор зависит от поведения порошка и необходимого диапазона стабильности.

3. Почему происходит смещение веса после запуска?
Распространенными причинами являются изменение насыпной плотности и накопление остатков на поверхностях дозирования/переноса.

4. Почему капсулы не закрываются?
Чаще всего это связано с выравниванием, загрязнением на границах раздела или состоянием оболочки, иногда же причиной является слабое разделение.

5. Может ли одна машина одновременно производить порох и гранулы?
Часто да, при условии правильной настройки дозировки и проверки эффективности переноса/закрытия/отбраковки.

6. Чему следует отдать приоритет при проведении FAT?
Доказательства контроля: динамика изменения веса, проверки герметичности, стабильность брака и реалистичная демонстрация очистки/переналадки.

7. Что представляет собой практический график внедрения межпроцессного взаимодействия на начальном этапе?
В течение первых 10–20 минут отбирайте пробы чаще, затем, после стабилизации веса и количества бракованных образцов, переходите к постоянному интервалу отбора.
